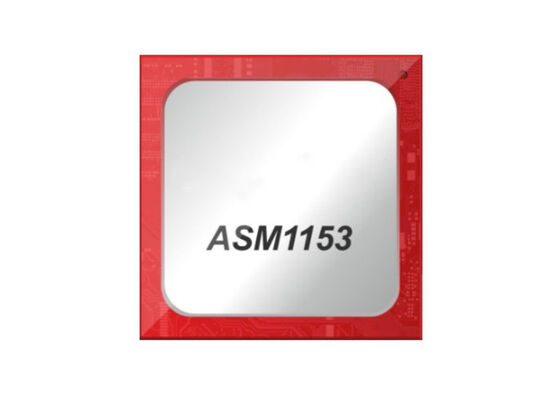

ASM1153 इंटीग्रेटेड सर्किट चिप USB3.0 से SATA ब्रिज कंट्रोलर 5G SATA डिवाइस के साथ QFN-48L पैकेज में

ASM1153 एक एकल-चिप समाधान है जो अत्यधिक एकीकृत सुपरस्पीड यूएसबी 3 के साथ यूएसबी 3.2 जेन 1 से सीरियल एसएटीए होस्ट इंटरफ़ेस को जोड़ता है।0उच्च गति USB2.0 और SATA1.5/3.0 Gbps PHYs। यह चिप बिजली की खपत को अनुकूलित करने के लिए उन्नत प्रक्रिया प्रौद्योगिकी का उपयोग करते हुए USB3.0 होस्ट और SATA उपकरणों के साथ उत्कृष्ट संगतता प्रदान करती है।यह मौजूदा ASM1053 के साथ पीछे की ओर संगत है.

ASM1153 एक 8-बिट माइक्रोप्रोसेसर और एम्बेडेड रैम को एकीकृत करता है, जो यूएसबी से एसएटीए डिवाइस कैबिनेट बाजार के लिए एक अत्याधुनिक समाधान प्रदान करता है,ग्राहकों को अपने भंडारण उपकरण के प्रदर्शन को आसानी से बढ़ाने में सक्षम बनाना.

• USB3.0 स्पेसिफिकेशन रिवीजन 1 के अनुरूप।0
• यूएसबी विनिर्देश संशोधन 2 के अनुरूप।0
• यूएसबी सुपर-स्पीड, हाई-स्पीड और फुल-स्पीड ऑपरेशन का समर्थन करें
• समर्थन सामूहिक भंडारण वर्ग, केवल थोक परिवहन विनिर्देश पुनरावलोकन 1.3
• समर्थन यूएसबी संलग्न एससीएसआई प्रोटोकॉल विनिर्देश संशोधन 1.0
• सीरियल एटीए स्पेसिफिकेशन रिवीजन 2 के अनुरूप।6
• सीरियल ATA बस 3Gbps तक सिग्नल बैंडविड्थ
• ईएमआई प्रदर्शन में सुधार के लिए यूएसबी3.0 और एसएटीए इंटरफेस के प्रसार स्पेक्ट्रम नियंत्रण का समर्थन करें
• समर्थन ATA/ATAPI पैकेट कमांड सेट
• ATA/ATAPI LBA48 एड्रेसिंग मोड का समर्थन
• एम्बेडेड प्रोग्राम रैम और रोम के साथ एकीकृत 8-बिट माइक्रो-प्रोसेसर
• यूएसबी डिवाइस नियंत्रक के विक्रेता विशिष्ट अनुप्रयोग के लिए एसपीआई एनवीआरएएम समर्थन
• बहु-GPIO पिन का समर्थन करें
• प्रोग्राम करने योग्य पीडब्ल्यूएम का समर्थन करें
• बाहरी क्रिस्टल मोड के साथ 20/25/30MHz या स्ट्रैपिंग के माध्यम से क्लॉक इनपुट मोड के साथ 30MHz का समर्थन करें
• आईओ पावर और कोर के लिए एकीकृत दो आंतरिक वोल्टेज नियामक
• एचबीएम ईएसडी 2 केवी और एमएम ईएसडी 200 वी
• ग्रीन पैकेज 6X6 QFN 48L (पीबी मुक्त)
