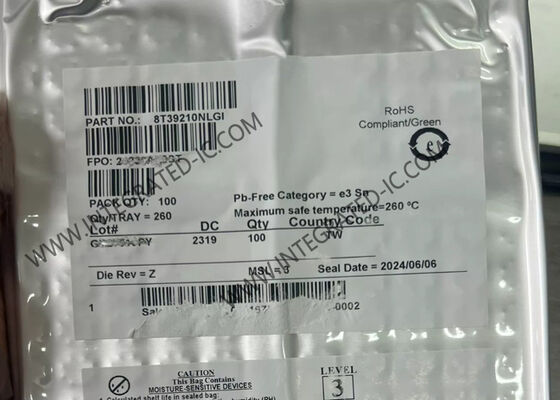

8T39210NLGI 1.5GHz अंतर से अंतर घड़ी Fanout बफर आईसी चिप 3:11 अनुपात के साथ

8T39210 उच्च-प्रदर्शन घड़ी फैनआउट बफर है जिसे उच्च-आवृत्ति, कम चरण-शोर घड़ी और डेटा संकेतों के संकेत वितरण के लिए डिज़ाइन किया गया है।इनपुट घड़ी दो अंतर इनपुट या एक क्रिस्टल इनपुट से चुना जा सकता है, जब क्रिस्टल इनपुट का चयन नहीं किया जाता है तो आंतरिक ऑसिलेटर सर्किट स्वचालित रूप से निष्क्रिय हो जाता है।

चयनित सिग्नल को दस अंतर आउटपुट पर वितरित किया जाता है जिन्हें LVPECL, LVDS, या HSCL आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है, साथ ही एक LVCMOS आउटपुट।सभी आउटपुट एक उच्च प्रतिबाधा राज्य में अक्षम किया जा सकता है और परिभाषित स्तर बनाए रखने जब इनपुट खुले हैं या जमीन से बंधे हैंउपकरण 3.3V या 2.5V कोर और आउटपुट पावर सप्लाई से काम करता है।

• दो अंतर संदर्भ घड़ी इनपुट जोड़े
• अंतर इनपुट जोड़े LVPECL, LVDS, HCSL, HSTL या एकल अंत स्तर स्वीकार करते हैं
• क्रिस्टल इनपुट 10MHz से 40MHz क्रिस्टल या एकल अंत घड़ी स्वीकार करता है
• अधिकतम आउटपुट आवृत्तिः LVPECL - 1.5GHz, LVDS - 1.5GHz, HCSL - 250MHz, LVCMOS - 250MHz
• दो बैंक, जिनमें से प्रत्येक में पांच अंतर आउटपुट जोड़े हैं जिन्हें LVPECL, LVDS या HCSL के रूप में कॉन्फ़िगर किया जा सकता है
• एक सिंगल-एंडेड संदर्भ आउटपुट के साथ सिंक्रोनस सक्षम करें घड़ी गड़बड़ी से बचने के लिए
• आउटपुट झुकावः 81ps (अधिकतम), बैंक ए और बैंक बी एक ही आउटपुट स्तर पर
• भाग-से-भाग झुकावः 200ps (सामान्य)
• 156.25 मेगाहर्ट्ज़ पर एडिटिव आरएमएस फेज जिटटरः 37.6fs आरएमएस (12kHz-20MHz), 3.3V/3.3V पर विशिष्ट
• आपूर्ति वोल्टेज मोडः VDD/VDDO - 3.3V/3.3V, 3.3V/2.5V, 2.5V/2.5V
• -40°C से 85°C परिवेश संचालन तापमान
• 7 मिमी × 7 मिमी 48-वीएफक्यूएफपीएन सीसा मुक्त (रोएचएस 6) पैकेजिंग
