उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस53513आरवर | वोल्टेज - इनपुट (न्यूनतम): | 1.5V |
|---|---|---|---|
| वोल्टेज - आउटपुट (अधिकतम): | 5.5V | मौजूदा उत्पादन: | 8ए |
| आवृत्ति - स्विचिंग: | 200 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज | परिचालन तापमान: | -40°C ~ 85°C (टीए) |
| प्रमुखता देना: | 8A Output Current Buck Converter,1.5V to 18V Input Voltage Integrated Circuit Chip,D-CAP3™ Control Mode Synchronous SWIFT™ Converter |
||

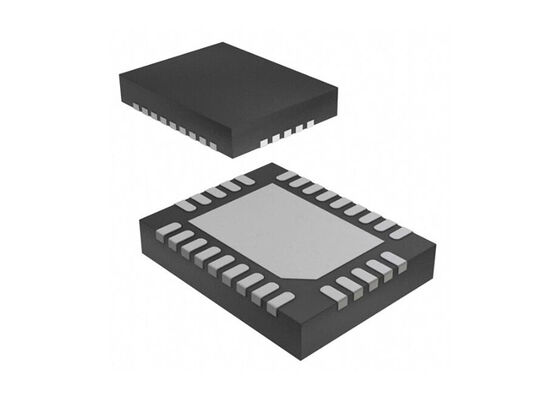

TPS53513RVER एकीकृत सर्किट चिप 8A सिंक्रोनस SWIFT TM Buck कनवर्टर VQFN-CLIP-28
उत्पाद का वर्णन
टीपीएस53513 एक छोटे आकार का, सिंक्रोनस बक कन्वर्टर है जिसमें एक अनुकूलन ऑन-टाइम डी-सीएपी3 नियंत्रण मोड है। डिवाइस अंतरिक्ष-जागरूक बिजली प्रणालियों के लिए उपयोग में आसानी और कम बाहरी घटक गणना प्रदान करता है।
टीपीएस53513 में उच्च प्रदर्शन वाले एकीकृत एमओएसएफईटी, 0.5% सटीक 0.6-वोल्ट संदर्भ और एक एकीकृत बूस्ट स्विच है। प्रतिस्पर्धी विशेषताओं में बहुत कम बाहरी घटक गिनती शामिल है,तेजी से लोड-अस्थायी प्रतिक्रिया, ऑटो-स्किप मोड ऑपरेशन, आंतरिक सॉफ्ट-स्टार्ट नियंत्रण, और कोई क्षतिपूर्ति की आवश्यकता नहीं है।
विनिर्देश
| उत्पाद श्रेणीः | स्विचिंग वोल्टेज रेगुलेटर |
| एसएमडी/एसएमटी | |
| VQFN-CLIP-EP-28 | |
| बक | |
| 600 एमवी से 5.5 वी तक | |
| 8 ए | |
| 1 आउटपुट | |
| 850 uA | |
| 1 मेगाहर्ट्ज | |
| - 40 °C | |
| + 85 °C | |
| इनपुट वोल्टेजः | 1.5 वी से 18 वी तक |
विशेषताएं
एकीकृत 13.8-mΩ और 5.9-mΩ MOSFETs के साथ
8-एक निरंतर आउटपुट करंट
सभी सिरेमिक आउटपुट कैपेसिटर का समर्थन करता है
संदर्भ वोल्टेज 600 mV ±0.5% सहिष्णुता
आउटपुट वोल्टेज रेंजः 0.6V से 5.5V
तेजी से लोड-स्टेप प्रतिक्रिया के साथ D-CAP3TM नियंत्रण मोड
उच्च हल्के भार दक्षता के लिए ऑटो-स्किपिंग इको-मोडTM
तंग आउटपुट रिपल और वोल्टेज आवश्यकताओं के लिए FCCM
से आठ चयन योग्य आवृत्ति सेटिंग्स
250 kHz से 1 MHz तक
प्रीचार्ज स्टार्टअप क्षमता
अंतर्निहित आउटपुट डिस्चार्ज सर्किट
ओपन-ड्रेन पावर-अच्छा आउटपुट
3.5 मिमी × 4.5 मिमी, 28-पिन, VQFN पैकेज
आवेदन
सर्वर और क्लाउड-कंप्यूटिंग पीओएल
ब्रॉडबैंड, नेटवर्किंग और ऑप्टिकल कम्युनिकेशन बुनियादी ढांचा
आई/ओ आपूर्ति
