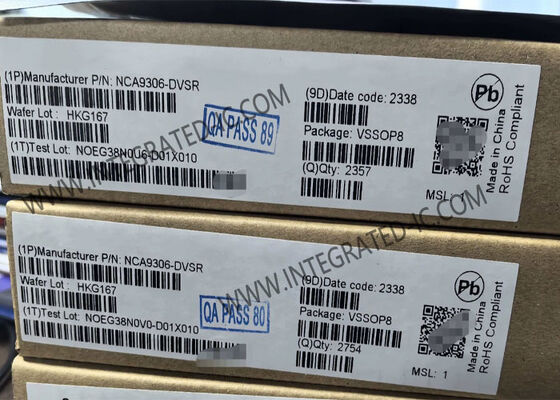

NCA9306-DVSR एकीकृत सर्किट चिप 2-बिट द्विदिश I2C बस वोल्टेज-स्तर अनुवादक 100 मेगाहर्ट्ज अनुवाद और 5 वी सहिष्णु I/O के साथ

NCA9306 एक 2-चैनल द्विदिश I²C और SMBus मल्टी-वोल्टेज लेवल ट्रांसलेटर है जिसमें एक इनेबल (EN) पिन इनपुट होता है। यह दिशा पिन का उपयोग किए बिना 0.95 V और 5 V के बीच वोल्टेज अनुवाद की अनुमति देता है। डिवाइस ≤ 30 pF कैपेसिटिव लोड पर 100 MHz तक अप ट्रांसलेशन और >100 MHz डाउन ट्रांसलेशन का समर्थन करता है। दिशा पिन की कोई आवश्यकता नहीं है, जो सिस्टम के प्रयास को कम करता है।

NCA9306 मिश्रित मोड सिग्नल ऑपरेशन का समर्थन करने के लिए 5 V टॉलरेंट I/O पिन का समर्थन करता है। प्रत्येक चैनल पर विभिन्न वोल्टेज अनुवाद स्तरों को सेट करने की क्षमता डिवाइस को बहुत लचीला बनाती है और कई अनुप्रयोगों के लिए उपयुक्त है।

• मिश्रित मोड I²C बस अनुप्रयोगों में SDA और SCL लाइनों के लिए 2-चैनल द्विदिश वोल्टेज अनुवादक
• ओपन-ड्रेन I²C-बस I/O पोर्ट (SCLA, SDAA, SCLB और SDAB)
• दिशा पिन के बिना द्विदिश वोल्टेज अनुवाद प्रदान करता है
• EN = LOW के लिए उच्च-प्रतिबाधा SCLA, SDAA, SCLB और SDAB
• अप ट्रांसलेशन: < 100 MHz; CL = 30 pF, < 40 MHz; CL = 50 pF
• डाउन ट्रांसलेशन: > 100 MHz; CL = 30 pF, < 40 MHz; CL = 50 pF
• हॉट इंसर्शन क्षमता
• कई वोल्टेज संयोजनों के बीच द्विदिश वोल्टेज स्तर अनुवाद
• कम स्टैंडबाय करंट
• मिश्रित मोड सिग्नल ऑपरेशन का समर्थन करने के लिए 5 V टॉलरेंट I²C-बस I/O पिन
• कम RON कम सिग्नल विरूपण प्रदान करता है
• लैच-अप प्रदर्शन JESD78 क्लास II लेवल A प्रति 100 mA से अधिक है
• ऑपरेटिंग तापमान रेंज: -40 °C से +125 °C

• I2C, SMBus, PMBus, MDIO, UART, लो-स्पीड SDIO, GPIO, और अन्य दो-सिग्नल इंटरफेस
• सर्वर
• राउटर (टेलीकॉम स्विचिंग उपकरण)
• पर्सनल कंप्यूटर
• औद्योगिक स्वचालन
