UCC21520DWR एकीकृत सर्किट चिप डुअल-चैनल गेट ड्राइवर के साथ 5700Vrms अलगाव और 4A स्रोत 6A सिंक

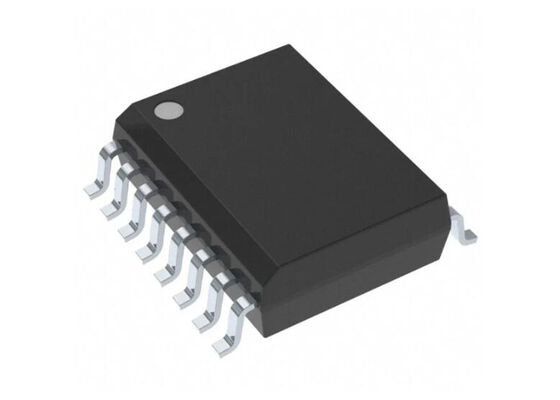

बड़ी छवि : UCC21520DWR एकीकृत सर्किट चिप डुअल-चैनल गेट ड्राइवर के साथ 5700Vrms अलगाव और 4A स्रोत 6A सिंक

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	UCC21520DWR

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	सोइक -16
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	प्रति दिन 10000 टुकड़े

संपर्क करें

UCC21520DWR एकीकृत सर्किट चिप डुअल-चैनल गेट ड्राइवर के साथ 5700Vrms अलगाव और 4A स्रोत 6A सिंक

विवरण

भाग संख्या:	UCC21520DWR	वोल्टेज - अलगाव:	5700Vrms
पल्स चौड़ाई विरूपण (अधिकतम):	6एनएस	वर्तमान - आउटपुट उच्च, निम्न:	4ए, 6ए
वोल्टेज - आउटपुट आपूर्ति:	6.5 वी ~ 25 वी	परिचालन तापमान:	-40°C ~ 125°C
प्रमुखता देना:	5700Vrms आइसोलेशन गेट ड्राइवर , 4ए सोर्स 6ए सिंक इंटीग्रेटेड सर्किट चिप , डुअल-चैनल पृथक ड्राइवर

UCC21520 एकीकृत सर्किट चिप डुअल-चैनल रीइन्फोर्स्ड आइसोलेटेड गेट ड्राइवर SOIC-16

UCC21520 का उत्पाद विवरण

UCC21520 एक आइसोलेटेड डुअल-चैनल गेट ड्राइवर है जिसमें 4A सोर्स और 6A सिंक पीक करंट है। इसे 5MHz तक पावर MOSFETs, IGBTs और SiC MOSFETs को ड्राइव करने के लिए डिज़ाइन किया गया है। इनपुट साइड को दो आउटपुट ड्राइवर्स से 5.7kVRMS रीइन्फोर्स्ड आइसोलेशन बैरियर द्वारा अलग किया गया है, जिसमें न्यूनतम 125V/ns कॉमन-मोड ट्रांजिएंट इम्युनिटी (CMTI) है। दो सेकेंडरी-साइड ड्राइवर्स के बीच आंतरिक फंक्शनल आइसोलेशन 1500VDC तक की वर्किंग वोल्टेज की अनुमति देता है।

विनिर्देश का UCC21520

उत्पाद श्रेणी	गैल्वेनिक रूप से आइसोलेटेड गेट ड्राइवर्स
माउंटिंग स्टाइल	SMD/SMT
पैकेज / केस	SOIC-16
चैनलों की संख्या	2 चैनल
आइसोलेशन वोल्टेज	5.7 kV
न्यूनतम ऑपरेटिंग तापमान	-40°C
अधिकतम ऑपरेटिंग तापमान	+125°C
Pd - पावर डिसिपेशन	950 mW
प्रसारण विलंब - अधिकतम	45 ns
राइज़ टाइम	6 ns
फॉल टाइम	7 ns
लॉजिक टाइप	CMOS, TTL
ड्राइवर्स की संख्या	2 ड्राइवर
आउटपुट की संख्या	2 आउटपुट
ऑपरेटिंग सप्लाई करंट	3.5 mA
आउटपुट करंट	6 A

विशेषताएं का UCC21520

जंक्शन तापमान रेंज -40 से +150°C
स्विचिंग पैरामीटर: 33ns विशिष्ट प्रसारण विलंब, 20ns न्यूनतम पल्स चौड़ाई, 6ns अधिकतम पल्स-चौड़ाई विरूपण
कॉमन-मोड ट्रांजिएंट इम्युनिटी (CMTI) 125V/ns से अधिक
10kV तक सर्ज इम्युनिटी
4A पीक सोर्स, 6A पीक सिंक आउटपुट
3V से 18V इनपुट VCCI रेंज डिजिटल और एनालॉग दोनों कंट्रोलर्स के साथ इंटरफेस करने के लिए
5V और 8V VDD UVLO विकल्पों के साथ 25V VDD आउटपुट ड्राइव सप्लाई तक
प्रोग्रामेबल ओवरलैप और डेड टाइम
पावर सीक्वेंसिंग के लिए फास्ट डिसेबल

अनुप्रयोग का UCC21520

HEV और BEV बैटरी चार्जर
DC-DC और AC-DC पावर सप्लाई में आइसोलेटेड कन्वर्टर्स
सर्वर, टेलीकॉम, आईटी और औद्योगिक इंफ्रास्ट्रक्चर
मोटर ड्राइव और DC-टू-AC सोलर इन्वर्टर
LED लाइटिंग
इंडक्टिव हीटिंग
अनइंटरप्टिबल पावर सप्लाई (UPS)
