उत्पाद विवरण:
|
| भाग संख्या: | CMPA601C025F | पाना: | 25 डीबी |
|---|---|---|---|
| परिचालन आवृत्ति: | 6 गीगाहर्ट्ज से 12 गीगाहर्ट्ज | पीडी - बिजली अपव्यय: | 40W |
| ऑपरेटिंग सप्लाई करंट: | 2 ए | परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस |
| प्रमुखता देना: | 40W GaN आईसी,25dB लाभ GaN MMIC,6 गीगाहर्ट्ज से 12 गीगाहर्ट्ज गैलियम नाइट्राइड एचईएमटी एमएमआईसी |
||

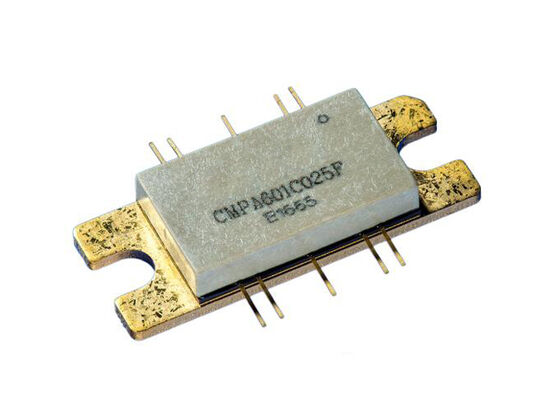

CMPA601 एक गैलियम-नाइट्राइड (GaN) उच्च-इलेक्ट्रॉन-गतिशीलता ट्रांजिस्टर (HEMT) आधारित मोनोलिथिक माइक्रोवेव एकीकृत सर्किट (MMIC) है, जो सिलिकॉन कार्बाइड सब्सट्रेट पर 0.0 डिग्री सेल्सियस का उपयोग करता है।25-μm गेट-लंबाई विनिर्माण प्रक्रिया. सीआईसी पर गैएन सिलिकॉन, गैलियम आर्सेनइड, या सीआई पर गैन की तुलना में बेहतर गुण प्रदान करता है, जिसमें उच्च टूटने वाला वोल्टेज, उच्च संतृप्त इलेक्ट्रॉन बहाव गति,और उच्च ताप चालकताGaN HEMT भी Si ट्रांजिस्टर पर Si, GaAs और GaN की तुलना में अधिक शक्ति घनत्व और व्यापक बैंडविड्थ प्रदान करते हैं।इस एमएमआईसी में एक प्रतिक्रियाशील रूप से मिलान एम्पलीफायर डिजाइन दृष्टिकोण है जो बहुत व्यापक बैंडविड्थ को सक्षम करता है.
| उत्पाद श्रेणी | आरएफ प्रवर्धक |
|---|---|
| ऑपरेटिंग आवृत्ति | 6 गीगाहर्ट्ज से 12 गीगाहर्ट्ज तक |
| ऑपरेटिंग आपूर्ति वोल्टेज | 28 वी |
| परिचालन आपूर्ति वर्तमान | 2 ए |
| लाभ | 25 डीबी |
| प्रकार | पावर एम्पलीफायर |
| घुड़सवार शैली | स्क्रू |
| प्रौद्योगिकी | GaN |
| P1dB - संपीड़न बिंदु | 46.2 डीबीएम |
| OIP3 - तीसरे क्रम का अवरोधन | 22 डीबीएम |
| न्यूनतम संचालन तापमान | -40°C |
| अधिकतम परिचालन तापमान | +150°C |
| इनपुट रिटर्न हानि | -5 डीबी |
| चैनलों की संख्या | 1 चैनल |
| पीडी - शक्ति विसर्जन | 40 W |
| भाग संख्या | पैकेज |
|---|---|
| NCP164AMT280TAG | WDFN-6 |
| NCP164AMT330TAG | WDFN-6 |
| NCP164AMTADJTAG | WDFN-6 |
| NCP164ASN180T1G | टीएसओपी-5 |
| NCP164ASN280T1G | टीएसओपी-5 |
| NCP164ASN330T1G | टीएसओपी-5 |
| NCP164ASNADJT1G | टीएसओपी-5 |
| NCP81071ADR2G | एसओआईसी-8 |
| NCP81071AZR2G | एमएसओपी-8 |
| NCP81071AMNTXG | WDFN-8 |
| NCP81071BDR2G | एसओआईसी-8 |
| NCP81071BMNTXG | WDFN-8 |
| NCP81071BZR2G | एमएसओपी-8 |
| NCP81071CDR2G | एसओआईसी-8 |
| NCP81071CZR2G | एमएसओपी-8 |
| NCP81080MNTBG | डीएफएन-8 |
| NCP58933ABLTXG | PDSO-F9 |
| NCP58933ABTTXG | पीडीएसओ-जी16 |
| NCP58934ABTTXG | पीडीएसओ-जी16 |
| NCP58934ABLTXG | PDSO-F9 |
| NCP58935ABLTXG | PDSO-F9 |
| NCP58935ABTTXG | पीडीएसओ-जी16 |
| NTBL023N65GN1TXG | PDSO-F9 |
| NTBL035N65GN1TXG | PDSO-F9 |
| NTBL050N65GN1TXG | PDSO-F9 |
| NTBT023N65GN1TXG | पीडीएसओ-जी16 |
| NTBT035N65GN1TXG | पीडीएसओ-जी16 |
| NTBT050N65GN1TXG | पीडीएसओ-जी16 |
| NCP1655ADR2G | एसओआईसी-9 |
| NCP1680AAD1R2G | एसओआईसी-16 |
