उत्पाद विवरण:
|
| भाग संख्या: | टीपीएसएम 63606आरडीएलआर | आउटपुट की संख्या: | 1 |
|---|---|---|---|
| वोल्टेज - इनपुट (न्यूनतम): | 3V | वोल्टेज - इनपुट (अधिकतम): | 36V |
| वर्तमान - आउटपुट (अधिकतम): | 6ए | परिचालन तापमान: | -40°C ~ 125°C |

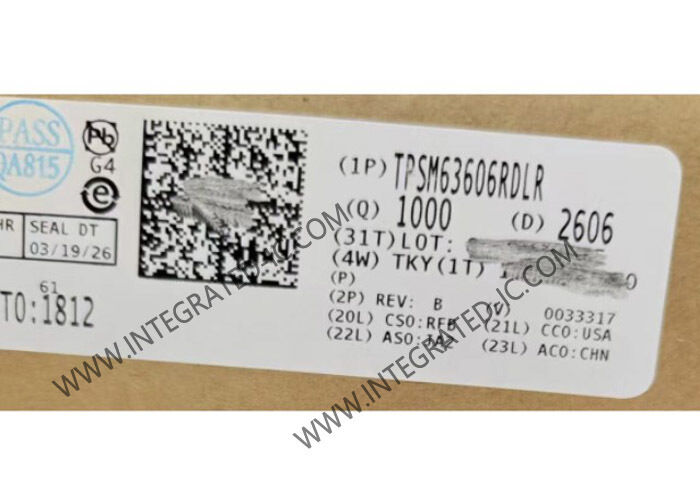

TPSM63606RDLR इंटीग्रेटेड सर्किट चिप हाई-डेन्सिटी 6A सिंक्रोनस बक DC/DC पावर मॉड्यूल
विवरण
सिंक्रोनस बक मॉड्यूल के एक परिवार से व्युत्पन्न, TPSM63606 एक अत्यधिक एकीकृत 36-V, 6-A DC/DC समाधान है जो पावर MOSFETs, एक शील्डेड इंडक्टर और पैसिव को एक एन्हांस्ड हॉट रॉड™ QFN पैकेज में जोड़ता है। मॉड्यूल में अनुकूलित इनपुट और आउटपुट कैपेसिटर प्लेसमेंट के लिए पैकेज के कोनों पर VIN और VOUT पिन स्थित हैं। मॉड्यूल के नीचे चार बड़े थर्मल पैड एक सरल लेआउट और निर्माण में आसान हैंडलिंग को सक्षम करते हैं।
विशेषताएं
कार्यात्मक सुरक्षा-सक्षम
कार्यात्मक सुरक्षा प्रणाली डिजाइन में सहायता के लिए प्रलेखन उपलब्ध है
बहुमुखी 36-VIN, 6-AOUT सिंक्रोनस बक मॉड्यूल
एकीकृत MOSFETs, इंडक्टर और कंट्रोलर
1 V से 16 V तक समायोज्य आउटपुट वोल्टेज
5.0-mm × 5.5-mm × 4-mm ओवरमोल्डेड पैकेज
–40°C से 125°C जंक्शन तापमान रेंज
200 kHz से 2.2 MHz तक समायोज्य आवृत्ति
नकारात्मक आउटपुट वोल्टेज क्षमता
पूर्ण लोड रेंज में अल्ट्रा-उच्च दक्षता
95%+ पीक दक्षता
बेहतर दक्षता के लिए बाहरी बायस विकल्प
0.6 µA (विशिष्ट) का शटडाउन शांत करंट
अल्ट्रा-लो कंडक्टेड और रेडिएटेड EMI सिग्नेचर
डुअल इनपुट पाथ और इंटीग्रेटेड कैपेसिटर के साथ लो-नॉइज़ पैकेज स्विच रिंगिंग को कम करता है
स्प्रेड-स्पेक्ट्रम मॉड्यूलेशन (S प्रत्यय)
रेसिस्टर-एडजस्टेबल स्विच-नोड स्लू रेट
CISPR 11 और 32 क्लास B उत्सर्जन को पूरा करता है
स्केलेबल पावर सप्लाई के लिए उपयुक्त
TPSM63604 (36 V, 4 A) के साथ पिन संगत
मजबूत डिजाइन के लिए अंतर्निहित सुरक्षा सुविधाएँ
सीक्वेंसिंग, नियंत्रण और VIN UVLO के लिए प्रिसिजन इनेबल इनपुट और ओपन-ड्रेन PGOOD इंडिकेटर
ओवरकरंट और थर्मल शटडाउन सुरक्षा
अनुप्रयोग
परीक्षण और मापन, एयरोस्पेस और रक्षा
फैक्ट्री ऑटोमेशन और नियंत्रण
बक और इनवर्टिंग बक-बूस्ट पावर सप्लाई
