उत्पाद विवरण:
|
| भाग संख्या: | SIR626LDP | शृंखला: | ट्रेंचफेट® जनरेशन IV |
|---|---|---|---|
| ड्रेन टू सोर्स वोल्टेज (Vdss): | 80 वी | वर्तमान - सतत नाली (आईडी) @ 25 डिग्री सेल्सियस: | 30.7ए (टीए), 125ए (टीसी) |
| गेट चार्ज (क्यूजी) (अधिकतम) @ वीजीएस: | 83 एनसी @ 10 वी | बिजली अपव्यय (अधिकतम): | 6.25W (टीए), 104W (टीसी) |
| प्रमुखता देना: | 60V ड्रेन-सोर्स वोल्टेज पावर MOSFET,30.7ए सतत नाली धारा एमओएसएफईटी,1.5 mOhm ड्रेन-सोर्स प्रतिरोध एन-चैनल पावर MOSFET |
||

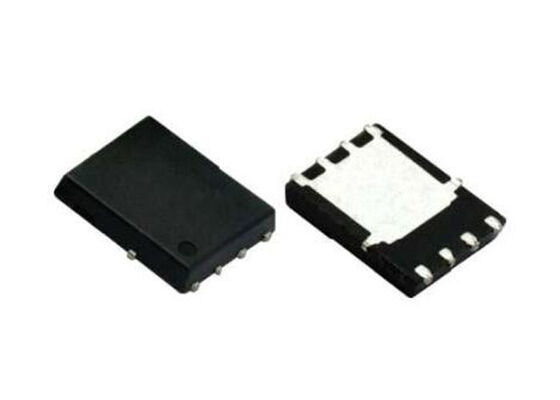

SIR626 एक उच्च-प्रदर्शन 60V एन-चैनल पावर MOSFET है, जिसे चौथी पीढ़ी की ट्रेंचफेट प्रक्रिया का उपयोग करके निर्मित किया गया है और यह अत्यधिक दक्षता और उच्च-आवृत्ति स्विचिंग की आवश्यकता वाले अनुप्रयोगों के लिए अनुकूलित है। इसका मुख्य लाभ अत्यंत कम ऑन-रेसिस्टेंस (1.5 mΩ) और अनुकूलित गेट चार्ज (41 nC) का संयोजन है, जो एक उद्योग-अग्रणी फिगर ऑफ मेरिट (FOM) प्रदान करता है, जिससे यह पावर रूपांतरण, सिंक्रोनस रेक्टिफिकेशन और मोटर ड्राइव जैसे अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है, जिन्हें उच्च दक्षता और उच्च पावर घनत्व की आवश्यकता होती है।
| पैरामीटर | मान |
|---|---|
| उत्पाद श्रेणी | MOSFETs |
| प्रौद्योगिकी | Si |
| माउंटिंग शैली | SMD/SMT |
| पैकेज / केस | PowerPAK-SO-8 |
| ट्रांजिस्टर ध्रुवीयता | N-चैनल |
| चैनलों की संख्या | 1 चैनल |
| Vds - ड्रेन-सोर्स ब्रेकडाउन वोल्टेज | 60 V |
| Id - निरंतर ड्रेन करंट | 186 A |
| Rds On - ड्रेन-सोर्स प्रतिरोध | 1.5 mOhms |
| Vgs - गेट-सोर्स वोल्टेज | -20 V, 20 V |
| Vgs th - गेट-सोर्स थ्रेशोल्ड वोल्टेज | 1 V |
| Qg - गेट चार्ज | 135 nC |
| न्यूनतम ऑपरेटिंग तापमान | -55℃ |
| अधिकतम ऑपरेटिंग तापमान | +150℃ |
| Pd - पावर डिसिपेशन | 104 W |
| चैनल मोड | एन्हांसमेंट |
| कॉन्फ़िगरेशन | सिंगल |
| फॉल टाइम | 10 ns |
| फॉरवर्ड ट्रांसकंडक्टेंस - मिन | 140 S |
| उत्पाद प्रकार | MOSFETs |
| राइज़ टाइम | 64 ns |
| ट्रांजिस्टर प्रकार | 1 N-चैनल |
| विशिष्ट टर्न-ऑफ डिले टाइम | 45 ns |
| विशिष्ट टर्न-ऑन डिले टाइम | 17 ns |
