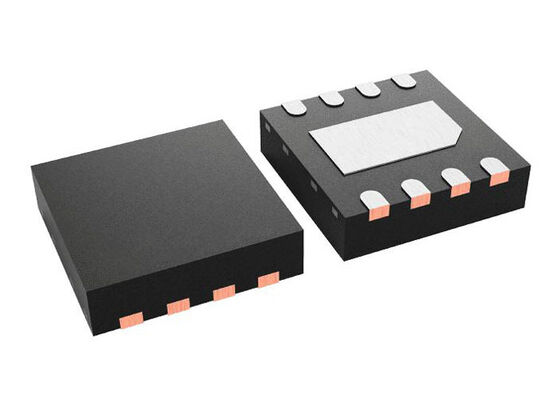

UCC27524DSDR एकीकृत सर्किट चिप 5A दो-चैनल हाई-स्पीड लो-साइड गेट ड्राइवर WSON-8

बड़ी छवि : UCC27524DSDR एकीकृत सर्किट चिप 5A दो-चैनल हाई-स्पीड लो-साइड गेट ड्राइवर WSON-8

उत्पाद विवरण:

उत्पत्ति के प्लेस:	सीएन
ब्रांड नाम:	Original Factory
प्रमाणन:	Lead free / RoHS Compliant
मॉडल संख्या:	UCC27524DSDR

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	10
मूल्य:	Contact for Sample
पैकेजिंग विवरण:	WSON-8
प्रसव के समय:	5-8 कार्य दिवस
भुगतान शर्तें:	टी/टी, एल/सी, वेस्टर्न यूनियन

संपर्क करें

UCC27524DSDR एकीकृत सर्किट चिप 5A दो-चैनल हाई-स्पीड लो-साइड गेट ड्राइवर WSON-8

विवरण

भाग संख्या:	UCC27524DSDR	संचालित विन्यास:	निम्न पक्ष
वोल्टेज - आपूर्ति:	4.5 वी ~ 18 वी	वर्तमान - पीक आउटपुट (स्रोत, सिंक):	5ए, 5ए
वृद्धि / गिरना समय (टाइप):	7एनएस, 6एनएस	परिचालन तापमान:	-40 डिग्री सेल्सियस ~ 140 डिग्री सेल्सियस (टीजे)
प्रमुखता देना:	5ए डुअल-चैनल गेट ड्राइवर , हाई-स्पीड इंटीग्रेटेड सर्किट चिप , लो-साइड गेट ड्राइवर

UCC27524 एकीकृत सर्किट चिप 5A डबल-चैनल हाई-स्पीड लो-साइड गेट ड्राइवर WSON-8

UCC27524 का उत्पाद अवलोकन

UCC27524 एक दो-चैनल, उच्च गति, कम पक्ष, गेट-ड्राइवर डिवाइस है जो MOSFET और IGBT पावर स्विच को प्रभावी ढंग से ड्राइव करने में सक्षम है।UCC27524 बढ़ी हुई मजबूती के लिए इनपुट पिन पर सीधे -5V को संभालने की क्षमता जोड़ता है.

UCC27524 एक दोहरी गैर-inverting ड्राइवर है एक डिजाइन का उपयोग कर जो स्वाभाविक रूप से शूट-थ्रू करंट को कम करता है, the UCC27524 is capable of delivering high-peak current pulses of up to 5A source and 5A sink into capacitive loads along with rail-to-rail drive capability and extremely small propagation delay typically 17ns.

तकनीकी विनिर्देशकाUCC27524

उत्पाद श्रेणी	गेट ड्राइवर
उत्पाद	आईजीबीटी, एमओएसएफईटी गेट ड्राइवर
प्रकार	निचला पक्ष
घुड़सवार शैली	एसएमडी/एसएमटी
पैकेज / मामला	WSON-8
ड्राइवरों की संख्या	2 चालक
आउटपुट की संख्या	2 आउटपुट
आउटपुट करंट	5 ए
आपूर्ति वोल्टेज - मिनट	4.5 वी
आपूर्ति वोल्टेज - अधिकतम	18 वी
विन्यास	नॉन-इंवर्टिंग
उठने का समय	7 एनएस
पतन का समय	7 एनएस
न्यूनतम संचालन तापमान	-40°C
अधिकतम परिचालन तापमान	+140°C

प्रमुख विशेषताएंकाUCC27524

उद्योग मानक पिन आउट
दो स्वतंत्र गेट-ड्राइव चैनल
5एक पीक स्रोत और सिंक-ड्राइव धारा
प्रत्येक आउटपुट के लिए स्वतंत्र-सक्षम कार्य
टीटीएल और सीएमओएस संगतता के लिए लॉजिक थ्रेशोल्ड, आपूर्ति वोल्टेज से स्वतंत्र
उच्च शोर प्रतिरक्षा के लिए हाइस्टेरिक-लॉजिकल थ्रेशोल्ड
इनपुट पर नकारात्मक वोल्टेज (-5V) को संभालने की क्षमता
इनपुट और सक्षम पिन-वोल्टेज स्तरों को वीडीडी पिन पूर्वाग्रह आपूर्ति वोल्टेज द्वारा प्रतिबंधित नहीं किया जाता है
4.5V से 18V एकल आपूर्ति सीमा
वीडीडी-यूवीएलओ के दौरान आउटपुट कम रखे गए हैं (प्रवेश और बंद होने पर बग-मुक्त संचालन सुनिश्चित करता है)
तेजी से फैलने की देरी (17ns विशिष्ट)
तेजी से उठने और गिरने का समय (आमतौर पर 6 और 10 सेकंड)
दो चैनलों के बीच सामान्य विलंब मिलान
दो आउटपुट उच्च ड्राइव वर्तमान के लिए समानांतर हैं
इनपुट फ्लोटिंग होने पर आउटपुट कम रखा जाता है
-40 से 150°C के बीच संचालन जंक्शन तापमान सीमा

आवेदनकाUCC27524

स्विच-मोड पावर सप्लाई
डीसी से डीसी कन्वर्टर्स
मोटर नियंत्रण, सौर ऊर्जा
GaN जैसे उभरते हुए व्यापक बैंड-गैप पावर उपकरणों के लिए गेट ड्राइव

संबंधित भाग संख्याएँ

UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524

अक्सर पूछे जाने वाले प्रश्न

प्रश्न. क्या आपके उत्पाद मूल हैं?

एकः हाँ, सभी उत्पादों मूल हैं, नया मूल आयात हमारा उद्देश्य है।

प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?

उत्तर: हम आईएसओ 9001:2015 प्रमाणित कंपनी और ईआरएआई के सदस्य हैं।

प्रश्नः क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?

एकः हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है।

प्रश्न: मेरा आदेश कैसे भेजें? क्या यह सुरक्षित है?

एकः हम एक्सप्रेस का उपयोग करने के लिए जहाज, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस. हम भी अपने सुझाए गए फारवर्डर का उपयोग कर सकते हैं.उत्पादों अच्छी पैकिंग में हो जाएगा और सुरक्षा सुनिश्चित और हम अपने आदेश के लिए उत्पाद क्षति के लिए जिम्मेदार हैं.

प्रश्न: लीड टाइम के बारे में क्या?

एकः हम 5 कार्य दिवसों के भीतर स्टॉक भागों जहाज कर सकते हैं. अगर स्टॉक के बिना, हम अपने आदेश मात्रा के आधार पर आप के लिए नेतृत्व समय की पुष्टि करेंगे.
