उत्पाद विवरण:
|
| भाग संख्या: | MA600A | निष्क्रिय करंट: | 7.5mA |
|---|---|---|---|
| वोल्टेज आपूर्ति: | 3.3 | परिचालन तापमान: | -40°C से +125°C |
MA600A एक सटीक, उच्च बैंडविड्थ चुंबकीय कोण सेंसर है जो एक स्थायी चुंबक की पूर्ण कोणीय स्थिति का पता लगाता है, आमतौर पर एक घूर्णन शाफ्ट पर एक व्यास चुंबकीय सिलेंडर।एक एकीकृत सटीक सुरंग चुंबकीय प्रतिरोध (TMR) सेंसर के साथ, MA600A उच्च बैंडविड्थ और उच्च सटीकता (INL) प्राप्त करता है, जिससे यह स्थिति नियंत्रण और रोबोटिक्स के लिए एक आदर्श समाधान बन जाता है।
MA600A चुंबकीय क्षेत्र की ताकत और माउंट कॉन्फ़िगरेशन की एक विस्तृत श्रृंखला का समर्थन करता हैः शाफ्ट-एंड (ऑन-अक्ष) और साइड-अक्ष (ऑफ-अक्ष) ।ऑन-चिप गैर-अस्थिर मेमोरी (एनवीएम) कॉन्फ़िगरेशन मापदंडों के लिए भंडारण प्रदान करती है, जिसमें संदर्भ शून्य कोण की स्थिति, ABZ, UVW, और पल्स-विड्थ मॉड्यूलेशन (PWM) सेटिंग्स शामिल हैं।
MA600A को अपने परिचालन तापमान सीमा में 0.6° से कम की त्रुटि (INL) प्राप्त करने के लिए कारखाने में कैलिब्रेट किया गया है। इसके अलावा, 32 बिंदुओं के माध्यम से एक अंतिम सिस्टम कैलिब्रेशन उपलब्ध है,उपयोगकर्ता द्वारा विन्यस्त करने योग्य सुधार तालिकाउपयोगकर्ता के द्वारा कैलिब्रेशन के बाद प्राप्त त्रुटि (INL) 0.1° से कम हो सकती है।

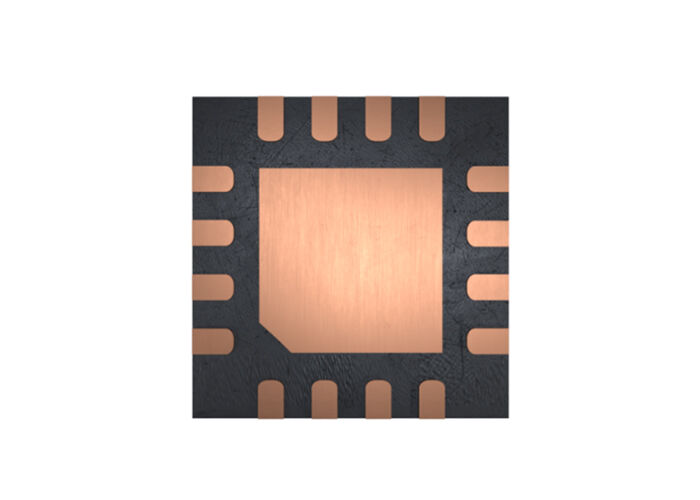

MA600A के साथ संचार धारावाहिक परिधीय इंटरफ़ेस (SPI) और सिंक्रोनस धारावाहिक इंटरफ़ेस (SSI) के माध्यम से पूरा किया जा सकता है। MA600A एक डेज़ी-चेन कॉन्फ़िगरेशन का समर्थन करता है,कई सेंसरों के अनुक्रमिक एसपीआई कोण रीडिंग की अनुमति देता है, जो नियंत्रक उपकरण द्वारा उपयोग किए जाने वाले I/O पिनों की संख्या को कम करता है। MA600A एक छोटे QFN-16 (3mmx3mm) पैकेज में उपलब्ध है।
| भाग संख्या | पैकेज |
|---|---|
| XC7Z020-2CLG400I | BGA400 |
| XC7Z020-2CLG484CES | BGA484 |
| XC7Z020-1CLG484CES | BGA484 |
| XC7Z010-1CLG225I | BGA225 |
| XC7Z015-2CLG485I | BGA485 |
| XC7Z010-3CLG400E | BGA400 |
| XC7Z010-1CLG400C | BGA400 |
| XC7Z010-2CLG225I | BGA225 |
| XC7Z014S-2CLG484E | BGA484 |
| XC7Z015-1CLG485I4 | BGA485 |
| XC7Z015-1CLG485C | BGA485 |
| XC7Z010-2CLG400E | BGA400 |
| XC7Z007S-1CLG225I | BGA225 |
| XC7Z007S-1CLG225C | BGA225 |
| XC7Z015-2CL485I | BGA485 |
| XC7Z012S-1CLG485I | BGA485 |
| XC7Z007S-2CLG225E | BGA225 |
| XC7Z015-1CL485I | BGA485 |
| XC7Z010-2CLG225E | BGA225 |
| XC7Z014S-1CLG400C | BGA400 |
| XC7Z020-3CLG400E | BGA400 |
| XC7Z020-L1CLG484I | BGA484 |
| XC7Z015-3CLG485E | BGA485 |
| XC7Z015-L1CLG485I | BGA485 |
| MCIMX7U5CVP06SD | BGA393 |
| MCIMX7U3CVP06SD | BGA393 |
| MCIMX7S5EVM08SD | BGA541 |
| MCIMX7S3DVK08SD | TFBGA-488 |
| MCIMX7S5EVK08SD | TFBGA-488 |
| MCIMX7S3EVK08SD | TFBGA-488 |
