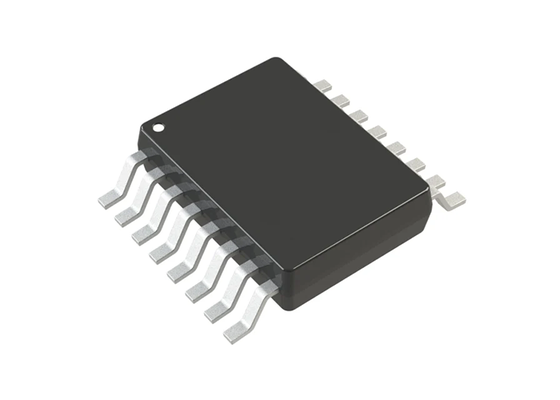

LTC4364HMS-2 इंटीग्रेटेड सर्किट चिप सर्ज स्टॉपर 4V से 80V रेंज के साथ, ऑटोमोटिव AEC-Q100 क्वालिफाइड और रिवर्स इनपुट प्रोटेक्शन -40V तक

LTC4364HMS-2 एक आदर्श डायोड नियंत्रक के साथ एक उच्च-प्रदर्शन अधिभार अवरोधक है जो दो बाहरी MOSFETs के माध्यम से दोहरी बिजली आपूर्ति सुरक्षा प्रदान करता है।मुख्य पथ 80V से अधिक उच्च वोल्टेज सर्ज clamps, अनुक्रमिक ओवरकंट्रेंट शटडाउन प्रदान करता है, और ओवरवोल्टेज (ओवी) और अंडरवोल्टेज (यूवी) की निगरानी करता है। आदर्श डायोड पथ स्कॉटकी डायोड की जगह लेता है,बिजली कटौती या बिजली की हानि के दौरान आउटपुट वोल्टेज बनाए रखते हुए वोल्टेज गिरावट और बिजली की खपत को काफी कम करना और -40V रिवर्स-कनेक्टेड इनपुट का सामना करना.

यह उपकरण AEC-Q100 ऑटोमोटिव मानक के अनुरूप है, -40°C से 125°C तक के तापमान के विस्तृत दायरे में काम करता है, और एक कॉम्पैक्ट MSOP16 सतह-माउंट पैकेज में रखा गया है।-2 संस्करण दोष देरी के साथ स्वचालित पुनरारंभ का समर्थन करता है, मैन्युअल रीसेट की आवश्यकता को समाप्त करता है।

मानवतावादी रोबोटिक्स अनुप्रयोगों के लिए डिज़ाइन किया गया है, इसे मुख्य बिजली आपूर्ति, संयुक्त सर्वो और दृष्टि मॉड्यूल के इनपुट चरण में तैनात किया जा सकता है ताकि प्रभावी रूप से वोल्टेज स्पाइक्स, सर्ज,और मोटर स्टार्ट-स्टॉप चक्र और बहु-चैनल लोड स्विचिंग के कारण रिवर्स-कनेक्शन शॉर्ट-सर्किट दोषयह मुख्य नियंत्रक, ड्राइवरों और छवि प्रसंस्करण चिप्स को नुकसान से बचाता है जबकि निरंतर परिचालन विश्वसनीयता के साथ सिस्टम बिजली आपूर्ति दक्षता को संतुलित करता है।

• व्यापक कार्यरत वोल्टेज रेंजः 4V से 80V तक
• वीसीसी क्लैंप के साथ 80V से अधिक के सर्ज का सामना करता है
• समायोज्य आउटपुट क्लैंप वोल्टेज
• आदर्श डायोड नियंत्रक इनपुट ब्राउनेट्स के दौरान आउटपुट वोल्टेज रखता है
• रिवर्स इनपुट सुरक्षा -40V तक
• रिवर्स आउटपुट सुरक्षा -20V तक
• अतिप्रवाह संरक्षण
• 12V पर कम 10μA बंद करंट
• समायोज्य दोष टाइमर
• 0.1% विफलता के दौरान पुनः प्रयास कार्य चक्र
• 4 मिमी x 3 मिमी 14-लीड डीएफएन, 16-लीड एमएसओपी और 16-लीड एसओ पैकेज में उपलब्ध है
• AEC-Q100 ऑटोमोटिव अनुप्रयोगों के लिए योग्य

• ऑटोमोटिव/एविओनिक सर्ज प्रोटेक्शन
• गर्म स्वैप/लाइव सम्मिलन
• अतिरंजित आपूर्ति
• आउटपुट पोर्ट सुरक्षा
• ह्यूमनॉइड रोबोट
