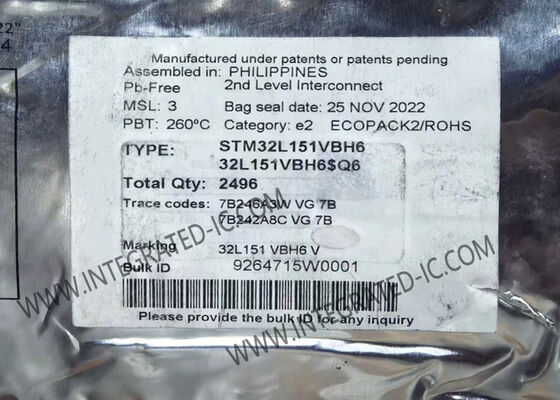

STM32L151VBH6 128KB फ्लैश मेमोरी के साथ अल्ट्रा-लो-पावर 32-बिट एआरएम कॉर्टेक्स-एम 3 माइक्रोकंट्रोलर एमसीयू

STM32L151VBH6 एक अल्ट्रा-लो-पावर 32-बिट आर्म कॉर्टेक्स-एम3 माइक्रोकंट्रोलर है जो 32 मेगाहर्ट्ज फ्रीक्वेंसी (33.3 डीएमआईपीएस) पर काम करने वाले उच्च-प्रदर्शन वाले एआरएम® कॉर्टेक्स®-एम3 32-बिट आरआईएससी कोर के साथ यूएसबी कनेक्टिविटी को शामिल करता है। इसमें एक मेमोरी प्रोटेक्शन यूनिट (एमपीयू), हाई-स्पीड एंबेडेड मेमोरी (128 Kbytes तक फ्लैश मेमोरी और 16 Kbytes तक RAM), और दो APB बसों से जुड़े उन्नत I/Os और पेरिफेरल्स की एक विस्तृत श्रृंखला की सुविधा है।

डिवाइस एक 12-बिट एडीसी, 2 डीएसी और 2 अल्ट्रा-लो-पावर तुलनित्र, छह सामान्य-उद्देश्य 16-बिट टाइमर और दो बुनियादी टाइमर प्रदान करता है, जिनका उपयोग समय आधार के रूप में किया जा सकता है।

• कोर प्रोसेसर: ARM® Cortex®-M3
• कोर आकार: 32-बिट
• गति: 32 मेगाहर्ट्ज
• I/O की संख्या: 83
• प्रोग्राम मेमोरी का आकार: 128KB (128K x 8)
• प्रोग्राम मेमोरी प्रकार: फ़्लैश
• ईईपीरोम का आकार: 4K x 8
• रैम का आकार: 16K x 8
• वोल्टेज आपूर्ति: 1.8V ~ 3.6V
• डेटा कन्वर्टर्स: ए/डी 24x12बी; डी/ए 2x12बी
• ऑपरेटिंग तापमान: -40°C ~ 85°C (TA)
• माउंटिंग प्रकार: सतह पर माउंट
• आपूर्तिकर्ता डिवाइस पैकेज: 100-यूएफबीजीए (7x7)
• पैकेज/केस: 100-यूएफबीजीए

• अल्ट्रा-लो-पावर प्लेटफॉर्म
  • 1.65 वी से 3.6 वी बिजली की आपूर्ति
  • -40°C से 85°C/105°C तापमान रेंज
  • 0.3 μA स्टैंडबाय मोड (3 वेकअप पिन)
  • 0.9 μA स्टैंडबाय मोड + आरटीसी
  • 0.57 µA स्टॉप मोड (16 वेकअप लाइनें)
  • 1.2 μA स्टॉप मोड + आरटीसी
  • 9 μA लो-पावर रन मोड
  • 214 μA/मेगाहर्ट्ज रन मोड
  • 10 एनए अल्ट्रा-लो I/O रिसाव
  • <8 μs जागने का समय
• कोर: ARM® Cortex®-M3 32-बिट CPU
  • 32 किलोहर्ट्ज़ से अधिकतम 32 मेगाहर्ट्ज़ तक
  • 1.25 डीएमआईपीएस/मेगाहर्ट्ज (ड्राईस्टोन 2.1)
  • मेमोरी सुरक्षा इकाई
• रीसेट और आपूर्ति प्रबंधन
• एकाधिक घड़ी स्रोत
• USART समर्थन के साथ पूर्व-क्रमादेशित बूटलोडर
• सीरियल वायर डिबग, JTAG और ट्रेस के साथ विकास समर्थन
• 83 तेज़ I/Os तक (73 I/Os 5V सहिष्णु)
• व्यापक स्मृति विकल्प
• 8x40 सेगमेंट तक के लिए एलसीडी ड्राइवर
• रिच एनालॉग परिधीय (1.8 वी तक)
• 7 चैनलों के साथ डीएमए नियंत्रक
• 8 परिधीय संचार इंटरफेस
• वॉचडॉग टाइमर सहित 10 टाइमर
• 20 कैपेसिटिव सेंसिंग चैनल तक
