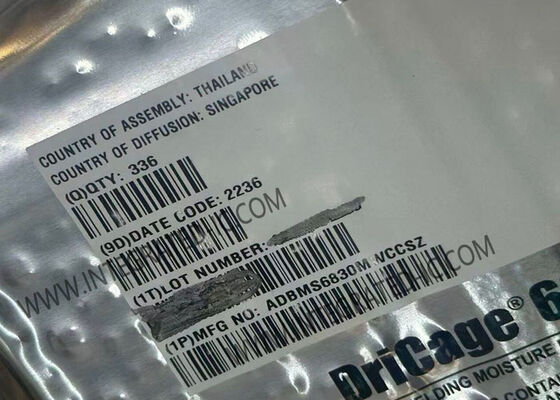

ADBMS6830MWCCSZ I2C SPI इंटरफेस और मल्टी केमिस्ट्री समर्थन के साथ 16-चैनल मल्टीसेल बैटरी मॉनिटर

ADBMS6830MWCCSZ एक मल्टीसेल बैटरी स्टैक मॉनिटर है जो दो व्यक्तिगत एनालॉग-टू-डिजिटल कन्वर्टर्स (ADCs) का उपयोग करके एक साथ 16 सीरीज-कनेक्टेड बैटरी सेल को मापने में सक्षम है।यह उन्नत आईसी बस बार बायपास और नकारात्मक बस बार वोल्टेज के प्रत्यक्ष माप का समर्थन करता है.

द्विदिशात्मक पृथक सीरियल-पोर्ट इंटरफेस (आईएसओएसपीआई) के साथ, यह उपकरण सरल घुमावदार जोड़ी केबलों पर उच्च गति, आरएफ-प्रतिरोधी संचार को सक्षम करता है।कई ADBMS6830 इकाइयों को बैटरी प्रबंधन प्रणाली (BMS) नियंत्रक के लिए डेज़ी-चेन किया जा सकता है, जो केबल ब्रेक सुरक्षा के लिए संचार अतिरेक के साथ लंबी, उच्च वोल्टेज बैटरी स्ट्रिंग की एक साथ निगरानी की अनुमति देता है।

• कार्यः बैटरी मॉनिटर
• बैटरी रसायन विज्ञान: बहु रसायन विज्ञान
• कोशिकाओं की संख्या: 16
• इंटरफेस: I2C, SPI
• ऑपरेटिंग तापमानः -40°C ~ 125°C
• माउंटिंग प्रकारः सतह माउंट
• पैकेज / केसः 80-LQFP एक्सपोजर पैड
• आपूर्तिकर्ता उपकरण पैकेजः 80-LQFP-EP (12x12)

• 16 सेल वोल्टेज का एक साथ और निरंतर माप
• प्रत्येक चैनल के लिए प्रोग्राम करने योग्य पल्स-चौड़ाई मॉड्यूलेशन नियंत्रण के साथ निष्क्रिय सेल संतुलन
• आसन्न चैनलों पर एक साथ सेल संतुलन का समर्थन करता है
• प्रत्येक चैनल के लिए कॉन्फ़िगर करने योग्य डिजिटल लो-पास फ़िल्टर
• 2 एमबीपीएस पृथक सीरियल संचार के साथ द्विदिश isoSPI इंटरफ़ेस
• कम ईएमआई संवेदनशीलता और उत्सर्जन के साथ एक एकल घुमावदार जोड़ी केबल का उपयोग करता है
• टूटी तारों की सुरक्षा के लिए द्विदिश संचार
• संधारित्र या ट्रांसफार्मर जुड़ा हुआ
• कम शक्ति वाली सेल की निगरानी मोड
• बस बार बायपास और माप समर्थन
• सामान्य प्रयोजन के लिए एनालॉग इनपुट या डिजिटल I/O के रूप में कॉन्फ़िगर करने योग्य 10 पिन तक
• तापमान या अन्य सेंसर इनपुट
• एक I2C या SPI नियंत्रक के रूप में विन्यस्त
• अधिकतम जीवनकाल TME: ±1.8 mV 3.3 V प्रति सेल (−40°C से +125°C) पर
• 4 μA की नींद की स्थिति में आपूर्ति करंट

• इलेक्ट्रिक और हाइब्रिड इलेक्ट्रिक वाहन
• बैकअप बैटरी सिस्टम
• ग्रिड ऊर्जा भंडारण
