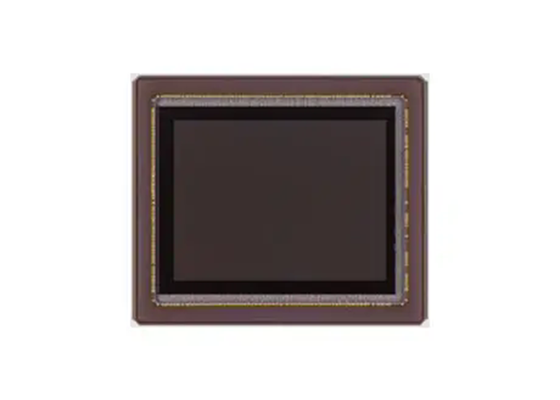

IMX06A-AJ1R-J 50.3 मेगापिक्सल CMOS इमेज सेंसर बैक-इल्यूमिटेड स्टैक CMOS और क्वाड बायर कोडिंग के साथ

IMX06A-AJ1R-J एक विकर्ण 16.384 मिमी (प्रकार 1/0.98) 50.3 मेगा-पिक्सेल CMOS सक्रिय पिक्सेल प्रकार स्टैक्ड छवि सेंसर है जिसमें वर्ग पिक्सेल सरणी है।यह कॉलम समानांतर ए/डी कनवर्टर सर्किट के माध्यम से उच्च गति छवि कैप्चर प्राप्त करने के लिए सोनी के बैक-इल्यूमिटेड और स्टैक सीएमओएस छवि सेंसर तकनीक को अपनाता है, पारंपरिक सीएमओएस इमेज सेंसर की तुलना में उच्च संवेदनशीलता और कम शोर वाली छवियां प्रदान करता है।और बी वर्णक प्राथमिक रंग मोज़ेक फिल्टर और चार बिजली की आपूर्ति वोल्टेज के साथ काम करता है: एनालॉग 2.9 V/1.8 V, डिजिटल 0.83 V और 1.8 V या 1.2 V इनपुट/आउटपुट इंटरफेस के लिए, कम बिजली की खपत सुनिश्चित करता है।

• छवि का आकारः विकर्ण 16.384 मिमी (प्रकार 1/0.98)
• सक्रिय पिक्सेल की संख्याः 8192 (एच) × 6144 (वी) लगभग 50.33 एम पिक्सेल
• यूनिट सेल का आकारः 1.60 μm (H) × 1.60 μm (V)
• पैकेजः 234 पिन एलजीए 23.0 मिमी (एच) × 20.0 मिमी (वी)

• बैक-इल्लुमिटेड और स्टैक्ड सीएमओएस इमेज सेंसर
• क्वाड बेयर कोडिंग रंग फ़िल्टर व्यवस्था
• दोहरी पीडी (फोटो डायोड)
• उच्च फ्रेम दर
• सी-पीएचवाई संस्करणः पूर्ण संकल्प (बेयर) @30 फ्रेम/सेकंड
• डी-पीएचवाई संस्करणः पूर्ण संकल्प (बेयर) @15 फ्रेम/सेकंड
• उच्च संकेत-शोर अनुपात (एसएनआर)
• अंतर्निहित 2D गतिशील दोष पिक्सेल सुधार (डीपीसी)
• अंतर्निहित तापमान सेंसर
• RAW10, RAW12, RAW14 का आउटपुट वीडियो प्रारूप
• QBC पुनः मोज़ेक फ़ंक्शन
• पिक्सेल नियंत्रण और डेटा आउटपुट इंटरफ़ेस के लिए स्वतंत्र घड़ी उत्पादन के लिए दो पीएलएल
• सीएसआई-2 सीरियल डेटा आउटपुट
• एमआईपीआई डी-पीएचवाई 2 लेन / 4 लेन, अधिकतम 4.5 जीबीपीएस/लेन, डी-पीएचवाई विनिर्देश संस्करण 2.1 के अनुरूप
• एमआईपीआई सी-पीएचवाई 2/3 ट्रिओ, अधिकतम 6.0 जीएसपीएस/ट्रिओ, सी-पीएचवाई विनिर्देश संस्करण 2.0 के अनुरूप
• 2-वायर सीरियल संचार (I2C "फास्ट मोड", "फास्ट-मोड प्लस", और I3C का समर्थन करता है)
• दोहरी रूपांतरण लाभ एचडीआर (डीसीजी-एचडीआर) समारोहः 4x2 आसन्न पिक्सेल बीनिंग डीसीजी-एचडीआर
• क्वाड बायर कोडिंग एचडीआर (क्यूबीसी एचडीआर) फ़ंक्शनः डायगोनल बिनिंग क्यूबीसी एचडीआर
• 4उपयोगकर्ताओं के लिए.0 kbit OTP ROM
