उत्पाद विवरण:
|
| भाग संख्या: | एमसीएस1803जीएस-20-जेड | वर्तमान - संवेदन: | 20ए |
|---|---|---|---|
| चैनलों की संख्या: | 1 | संवेदनशीलता: | 100mV/ए |
| आवृत्ति: | 100 किलोहर्ट्ज़ | रैखिकता: | ±0.5% |

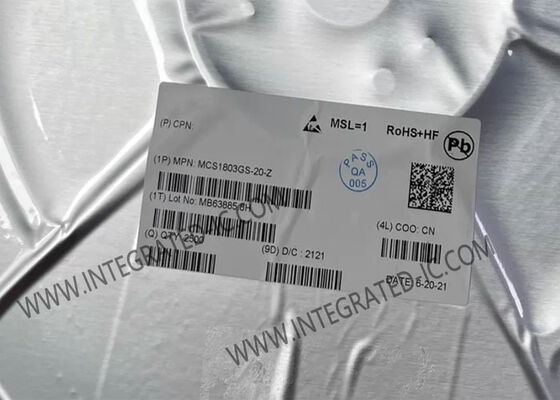

MCS1803GS-20-Z एक रैखिक हॉल-प्रभाव धारा सेंसर है जो एसी या डीसी धारा सेंसर अनुप्रयोगों के लिए डिज़ाइन किया गया है।सेंसर में एक अंतर हल सरणी है जो बेहतर सटीकता के लिए प्रभावी रूप से भटकते चुंबकीय क्षेत्रों को रद्द करती है.
एक कम प्रतिरोध वाला प्राथमिक कंडक्टर आईसी के निकट प्रवाह की अनुमति देता है, जिसमें उच्च-सटीकता वाले हॉल-प्रभाव सेंसर शामिल हैं।यह धारा एक चुंबकीय क्षेत्र उत्पन्न करती है जिसे एकीकृत हॉल-प्रभाव ट्रांसड्यूसर द्वारा दो अलग-अलग बिंदुओं पर पता लगाया जाता हैइन बिंदुओं के बीच चुंबकीय क्षेत्र का अंतर लागू कर रहे करंट के आनुपातिक वोल्टेज में परिवर्तित किया जाता है। डिवाइस कम स्थिर ऑफसेट प्राप्त करने के लिए एक घूर्णन करंट तकनीक का उपयोग करता है।
प्राथमिक प्रवाहकीय पथ पिन और सेंसर के तारों के बीच गैल्वानिक अलगाव MCS1803 को विभिन्न अनुप्रयोगों में ऑप्टो-अलगावकर्ताओं या अन्य अलगाव उपकरणों की जगह लेने में सक्षम बनाता है।
| वर्तमान रेटिंगः | 20 ए |
| सेंसर प्रकारः | वर्तमान अर्थ |
| प्रतिक्रिया समयः | 5 μs |
| ऑपरेटिंग सप्लाई वोल्टेजः | 5 वी |
| आउटपुट प्रकारः | एनालॉग |
| लम्बाईः | 5 मिमी |
| अधिकतम संचालन तापमानः | +125°C |
| न्यूनतम संचालन तापमानः | -40°C |
| आपूर्ति वोल्टेज - अधिकतमः | 5.5 वी |
| आपूर्ति वोल्टेज - मिन: | 4.5 वी |
| प्रकारः | हॉल-प्रभाव आधारित रैखिक |
| चौड़ाईः | 4 मिमी |
