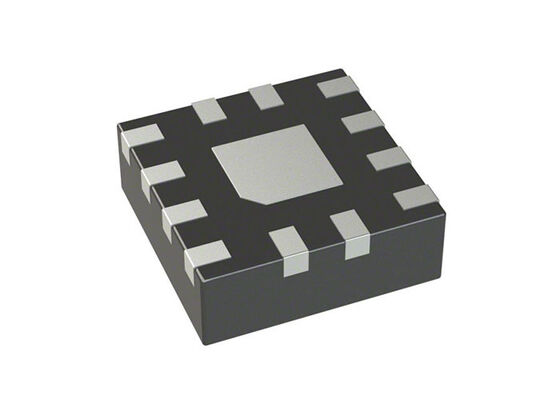

TRF0108RPVT/EM विकिरण-सहिष्णु निकट-DC 12GHz अंतर-से-एकल-अंत आरएफ एम्पलीफायर 17.1dB लाभ के साथ

TRF0108RPVT/EM एक बहुत ही उच्च प्रदर्शन, अंतर-से-एकल-अंत (D2S) एम्पलीफायर है जो रेडियो-आवृत्ति (RF) अनुप्रयोगों के लिए अनुकूलित है।यह उपकरण उन अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है जिन्हें डिजिटल-टू-एनालॉग कन्वर्टर (DAC) द्वारा संचालित होने पर D2S रूपांतरण की आवश्यकता होती है जैसे कि उच्च प्रदर्शन DAC39RF10-SEP या AFE7950-SEP.

ऑन-चिप मिलान घटक प्रिंटेड सर्किट बोर्ड (पीसीबी) के कार्यान्वयन को सरल बनाते हैं और उपयोग करने योग्य बैंडविड्थ पर उच्चतम प्रदर्शन प्रदान करते हैं।यह उपकरण टेक्सास इंस्ट्रूमेंट्स की उन्नत पूरक BiCMOS प्रक्रिया का उपयोग करके निर्मित किया गया है और अंतरिक्ष-बचत, WQFN-FCRLF 2mm x 2mm पैकेज.

• आवृत्तिः 0Hz ~ 12GHz
• पी1डीबीः 11.4डीबीएम
• लाभः 17.1dB
• शोर का आंकड़ाः 12.3dB
• आरएफ प्रकारः रडार
• वोल्टेज आपूर्तिः 4.75V ~ 5.25V
• वर्तमान आपूर्तिः 170mA
• परीक्षण आवृत्तिः 2GHz

• विक्रेता आइटम ड्राइंग नंबरः VID V62/26604
• कुल आयनकारी खुराक (TID) के साथ विकिरण सहिष्णुता 30krad (Si) तक
• विकिरण कठोरता आश्वासन (RHA) 30krad (Si) TID तक
• कम खुराक दर संवेदनशीलता (ईएलडीआरएस) मुक्त प्रक्रिया
• एकल घटना लॉक-अप (SEL) 43MeV-cm2/mg के LET के प्रति प्रतिरोधी
• अंतरिक्ष-वर्धित प्लास्टिक (Space EP, SEP) निर्माण
• सीसा रहित डिजाइन
• विस्तारित तापमान सीमाः -55°C से +125°C
• डीफरेंशियल से सिंगल-एंड (D2S) आरएफ एम्पलीफायर
• 12 गीगाहर्ट्ज पर निकट-DC संचालन
• लाभः 15.2dB 2GHz पर
• OP1dB: 11.4dBm (2GHz), 9.4dBm (6GHz)
• OIP3: 27dBm (2GHz), 28.5dBm (6GHz)
• एनएफः 10.9dB (2GHz), 12.1dB (6GHz)
• पावर-डाउन सुविधा
• सक्रिय धारा के साथ 5V आपूर्तिः 170mA

• आरएफ डीएसी के साथ सीधे इंटरफेस
• एयरोस्पेस और रक्षा प्रणाली
• चरणबद्ध रडार
• संचार पेलोड
• रडार इमेजिंग पेलोड
