उत्पाद विवरण:
|
| भाग संख्या: | KSZ8091RNAIA | मानक: | 10Base-T, 100Base-TX |
|---|---|---|---|
| आधार - सामग्री दर: | 10 एमबी/एस, 100 एमबी/एस | इंटरफ़ेस प्रकार: | आरएमआईआई |
| वोल्टेज - आपूर्ति: | 3.3 | परिचालन तापमान: | -40 ° C ~ 85 ° C |

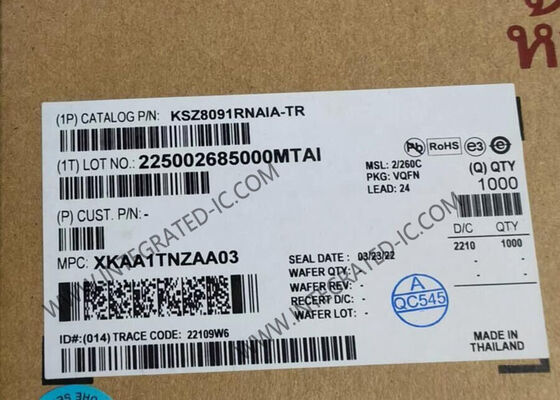

KSZ8091RNAIA ईथरनेट आईसी 10/100 बेस-टी/टीएक्स ईथरनेट ट्रांससीवर QFN-24 ईथरनेट PHYs
KSZ8091RNAIA का उत्पाद विवरण
KSZ8091RNAIA एक एकल-आपूर्ति 10Base-T/100Base-TX ईथरनेट भौतिक-परत ट्रांससीवर है जो मानक CAT-5 unshielded twisted pair (UTP) केबल पर डेटा के संचरण और प्राप्ति के लिए है।
KSZ8091RNAIA एक अत्यधिक एकीकृत PHY समाधान है। यह अंतर जोड़े के लिए ऑन-चिप टर्मिनेशन प्रतिरोधों का उपयोग करके बोर्ड लागत को कम करता है और बोर्ड लेआउट को सरल बनाता है,1 को आपूर्ति करने के लिए एक कम शोर नियामक एकीकृत.2V कोर और एक लचीला 1.8/2.5/3.3V डिजिटल I/O इंटरफेस प्रदान करके।
KSZ8091RNAIA का विनिर्देश
|
प्रकार
|
ट्रांससीवर
|
|
प्रोटोकॉल
|
ईथरनेट
|
|
ड्राइवरों/रिसीवरों की संख्या
|
यहोवा के वचन, 1/15
|
|
डुप्लेक्स
|
पूर्ण
|
|
वोल्टेज - आपूर्ति
|
3.3V
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
24-VFQFN एक्सपोजर पैड
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
24-QFN (4x4)
|
KSZ8091RNAIA की विशेषताएं
एकल चिप 10Base-T/100Base-TX IEEE 802.3 अनुरूप ईथरनेट ट्रांससीवर
जादुई पैकेट, लिंक स्थिति परिवर्तन या मजबूत कस्टम पैकेट का पता लगाने के साथ वेक-ऑन-LAN (WOL) समर्थन
पावर डाउन और पावर सेविंग मोड
एमआईआई इंटरफ़ेस समर्थन (KSZ8091MNX, KSZ8091MLX)
एमएसी के लिए 50 मेगाहर्ट्ज़ संदर्भ घड़ी आउटपुट और 50 मेगाहर्ट्ज़ संदर्भ घड़ी इनपुट करने का विकल्प के साथ आरएमआईआईआई v1.2 इंटरफ़ेस समर्थन (KSZ8091RNB)
100 एमबीपीएस तांबे के रिपीटर के लिए बैक-टू-बैक मोड समर्थन
पीएचवाई रजिस्टर विन्यास के लिए एमडीसी/एमडीआईओ प्रबंधन इंटरफ़ेस
प्रोग्राम करने योग्य बाधित आउटपुट
कनेक्शन और गतिविधि स्थिति के संकेत के लिए एलईडी आउटपुट, साथ ही KSZ8091RNB के लिए गति संकेत
अंतर जोड़े के लिए ऑन-चिप समापन प्रतिरोध
आधार रेखा भटकने का सुधार
एचपी ऑटो एमडीआई/एमडीआई-एक्स निष्क्रिय और सक्षम विकल्प के साथ विश्वसनीय रूप से सीधे और क्रॉसओवर केबल कनेक्शन का पता लगाने और सही करने के लिए
स्वतः बातचीत स्वचालित रूप से उच्चतम लिंक-अप गति (10/100Mbps) और डुप्लेक्स (आधा/पूर्ण) का चयन करने के लिए
दोषपूर्ण तांबे केबलिंग की पहचान के लिए लिंकएमडी® टीडीआर आधारित केबल निदान
चिप I/O और बोर्ड के बीच दोष का पता लगाने के लिए पैरामीटर NAND ट्री समर्थन
निदान के लिए लूपबैक मोड
1.8V, 2.5V या 3.3V के लिए VDD I/O विकल्पों के साथ एकल 3.3V बिजली आपूर्ति
कोर के लिए अंतर्निहित 1.2V नियामक
KSZ8091RNAIA के अनुप्रयोग
गेम कंसोल
आईपी फोन
आईपी सेट-टॉप बॉक्स
आईपीटीवी
LOM
प्रिंटर
