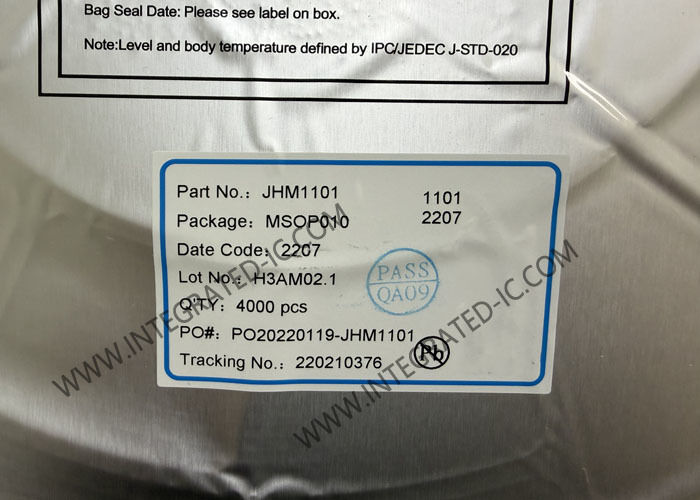

JHM1101 सेंसर आईसी ऑटोमोटिव सेंसर सिग्नल कंडीशनिंग आईसी MSOP-10

JHM1101 डिफरेंशियल रेसिस्टिव ब्रिज सेंसर सिग्नल के लिए डिज़ाइन किया गया एक अत्यधिक स्थिर और विश्वसनीय सिग्नल कंडीशनिंग इंटीग्रेटेड सर्किट है। मापा गया और सही ब्रिज मान SO पिन पर प्रदान किए जाते हैं, जिसे एनालॉग वोल्टेज आउटपुट या सिंगल-वायर डिजिटल आउटपुट के रूप में कॉन्फ़िगर किया जा सकता है।

JHM1101 में 12-बिट DAC भी है, जो सेंसर के डिफरेंशियल इनपुट के लिए रैखिक रूप से आनुपातिक एनालॉग सिग्नल को आसानी से आउटपुट करता है। एक विनियमित सर्किट बनाने के लिए एक बाहरी JFET के साथ, JHM1101 30V तक सप्लाई वोल्टेज के साथ सीधे काम कर सकता है, जिससे यह कई ऑटोमोटिव, औद्योगिक और अन्य अनुप्रयोगों की जरूरतों को पूरा करने के लिए सुविधाजनक हो जाता है।

• बिजली आपूर्ति वोल्टेज (डिजिटल): 2.7V ~ 5.5V
• बिजली आपूर्ति वोल्टेज (एनालॉग): 4.0V ~ 5.5V
• बिजली आपूर्ति वोल्टेज (JFET): 5.5V ~ 30V
• ऑपरेटिंग तापमान रेंज: -40℃ ~ 150℃
• सैंपलिंग दर: 1 हर्ट्ज तक

• उच्च सटीकता: डिजिटल आउटपुट मोड में -25~+85℃ पर ±0.1%FSO तक, और -40~+125℃ पर ±0.25%FSO तक
• एकाधिक आउटपुट विधियाँ: सिंगल-वायर डिजिटल आउटपुट, रेल-टू-रेल एनालॉग वोल्टेज आउटपुट, 0V~1V एनालॉग और PWM आउटपुट
• एनालॉग प्रीएम्प्लीफायर में 4-गियर का प्रोग्रामेबल गेन होता है, जो सेंसर सिग्नल इनपुट की अनुमति देता है<1mV>
• स्वतंत्र रूप से प्रोग्रामेबल उच्च और निम्न क्लिपिंग स्तर
• अंतर्निहित तापमान संवेदन सर्किट, बाहरी तापमान संवेदन घटक का भी उपयोग किया जा सकता है
• टू-स्टेज ADC संरचना: रूपांतरण सटीकता: 14-बिट; अधिकतम अपडेट दर: ~1 kHz
• वर्तमान खपत प्रोग्राम किए गए नमूना दर पर निर्भर करती है: 1.5 एमए (आमतौर पर)
अनुप्रयोग
• ब्रेक प्रेशर सेंसर
• इनटेक मैनिफोल्ड प्रेशर सेंसर
• गैस प्रेशर सेंसर मॉड्यूल
• वाटर पंप प्रेशर सेंसर
• ऑयल प्रेशर सेंसर
