उत्पाद विवरण:
|
| भाग संख्या: | STPM34TR | परिचालन आपूर्ति वर्तमान:: | 5.9 एमए |
|---|---|---|---|
| शुद्धता:: | 0.1% | इनपुट वोल्टेज रेंज:: | - 300 एमवी से 4.2 वी |
| इकाई का वज़न:: | 59 मिलीग्राम | संवेदन विधि:: | हाई या लो साइड |

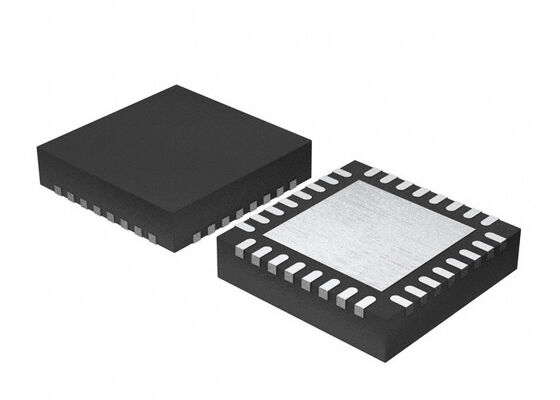

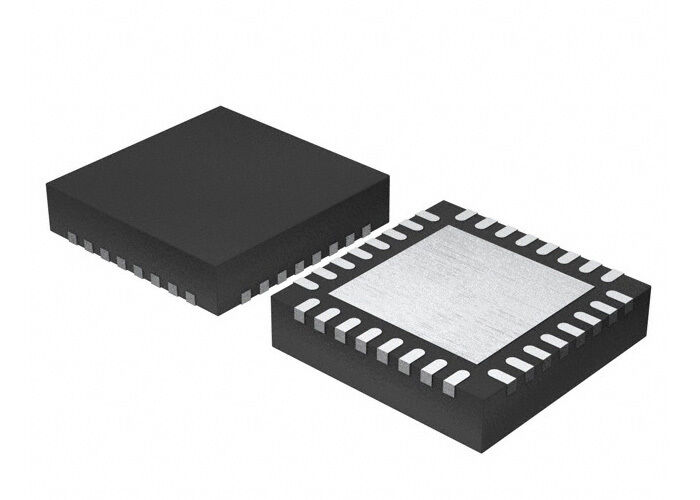

STPM34TR एकीकृत सर्किट चिप उच्च सटीकता एकल चरण मीटरिंग आईसी QFN-32
STPM34TR का उत्पाद विवरण
STPM34TR सिंगल फेज मीटरिंग आईसी एक एएसएसपी परिवार है जिसे रोगोवस्की कॉइल, करंट ट्रांसफार्मर का उपयोग करके बिजली लाइन सिस्टम में शक्ति और ऊर्जाओं के उच्च सटीक माप के लिए डिज़ाइन किया गया है,या शंट करंट सेंसरये उपकरण तत्काल वोल्टेज और वर्तमान तरंगों को प्रदान करते हैं और वोल्टेज और धाराओं, सक्रिय, प्रतिक्रियाशील और स्पष्ट शक्ति और ऊर्जाओं के आरएमएस मूल्यों की गणना करते हैं।STPM34TR मिश्रित सिग्नल आईसी एक एनालॉग और एक डिजिटल अनुभाग से मिलकर बनता है. एनालॉग खंड में दो प्रोग्राम करने योग्य कम शोर कम ऑफसेट एम्पलीफायर और चार दूसरे क्रम के 24-बिट सिग्मा-डेल्टा एडीसी तक होते हैं,दो बैंडगैप वोल्टेज संदर्भ स्वतंत्र तापमान मुआवजे के साथ, एक कम गिरावट वोल्टेज नियामक, और डीसी बफर। डिजिटल खंड में डिजिटल फ़िल्टरिंग चरण, एक हार्ड वायर्ड डीएसपी, इनपुट के लिए डीएफई और एक सीरियल संचार इंटरफ़ेस (यूएआरटी या एसपीआई) शामिल हैं।ये पूरी तरह से विन्यास योग्य हैं और पूरे वर्तमान गतिशील रेंज पर एक ही बिंदु पर एक तेजी से डिजिटल सिस्टम कैलिब्रेशन की अनुमति देते हैं.
STPM34TR के विनिर्देश
|
वर्तमान - आपूर्ति
|
5.5mA
|
|
वोल्टेज - आपूर्ति
|
2.95 V ~ 3.65 V
|
|
मीटर का प्रकार
|
2 x एकल चरण
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C
|
STPM34TR की विशेषताएं
सक्रिय शक्ति की सटीकता:
< 0.1% त्रुटि 5000 से ऊपरः 1 गतिशील सीमा
< 0.5% त्रुटि 10000 से ऊपर: 1 गतिशील सीमा
एन 50470-एक्स, आईईसी 62053-2x, एएनएसआई 12.2x मानक आवश्यकताओं के लिए एसी वाट मीटर के लिए 50-60 हर्ट्ज से अधिक
प्रतिक्रियाशील शक्ति की सटीकता:
2000 के मुकाबले < 0.1% त्रुटि: 1 गतिशील सीमा
दो-मॉड स्पष्ट ऊर्जा की गणना
क्षणिक और औसत शक्ति
आरएमएस और क्षणिक वोल्टेज और वर्तमान
कम और अधिक वोल्टेज का पता लगाना और निगरानी
अतिप्रवाह का पता लगाना और निगरानी
प्रोग्राम करने योग्य सीआरसी बहुपद सत्यापन के साथ यूएआरटी और एसपीआई सीरियल इंटरफ़ेस
प्रोग्राम करने योग्य एलईडी और बाधित आउटपुट
चार स्वतंत्र 24-बिट दूसरे क्रम के सिग्मा-डेल्टा एडीसी
दो प्रोग्राम करने योग्य लाभ चॉपर स्थिर कम शोर और कम ऑफसेट एम्पलीफायर
बैंडविड्थ 3.6 kHz -3 dB पर
Vcc आपूर्ति सीमा 3.3 V ± 10%
आपूर्ति करंट Icc 4.3 mA (STPM32)
इनपुट घड़ी आवृत्ति 16 मेगाहर्ट्ज, एक्सटाल या बाहरी स्रोत
ट्विन प्रेसिजन वोल्टेज संदर्भः 1.18 V स्वतंत्र प्रोग्राम करने योग्य TC के साथ, 30 ppm/°C typ.
आंतरिक कम गिरावट नियामक 3 वी (typ.) पर
QFN पैकेज
ऑपरेटिंग तापमान -40 °C से +105 °C तक
एसटीपीएम34टीआर के अनुप्रयोग
औद्योगिक
ऊर्जा उत्पादन और वितरण
घर, भवन और शहर स्वचालन
मीटरिंग
