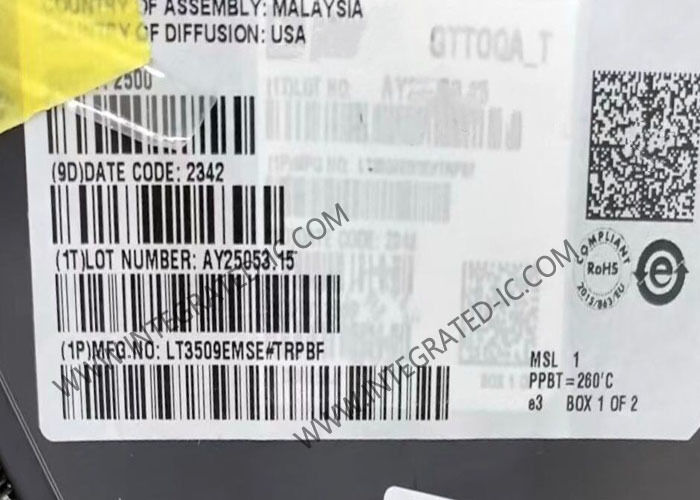

LT3509EMSE इंटीग्रेटेड सर्किट चिप डुअल 36V 700mA स्टेप-डाउन रेगुलेटर MSOP-16

LT3509EMSE इंटीग्रेटेड सर्किट चिप डुअल 36V 700mA स्टेप-डाउन रेगुलेटर MSOP-16

LT3509EMSE का उत्पाद विवरण
LT3509EMSE एक डुअल, करंट मोड, स्टेप-डाउन स्विचिंग रेगुलेटर है, जिसमें आंतरिक पावर स्विच प्रत्येक 700mA आउटपुट करंट प्रदान करने में सक्षम है। यह रेगुलेटर कठोर वातावरण में मल्टी-रेल सिस्टम के लिए एक कॉम्पैक्ट और मजबूत समाधान प्रदान करता है। इसमें ओवरवोल्टेज लॉकआउट और साइकिल-बाय-साइकिल करंट लिमिट सहित कई सुरक्षा सुविधाएँ शामिल हैं। थर्मल शटडाउन अतिरिक्त सुरक्षा प्रदान करता है। लूप कंपनसेशन कंपोनेंट्स और बूस्ट डायोड ऑन-चिप एकीकृत हैं। स्विचिंग फ्रीक्वेंसी एक सिंगल एक्सटर्नल रेसिस्टर द्वारा सेट की जाती है। एक्सटर्नल सिंक्रोनाइज़ेशन भी संभव है। उच्च अधिकतम स्विचिंग फ्रीक्वेंसी छोटे इंडक्टर्स और सिरेमिक कैपेसिटर के उपयोग की अनुमति देती है, जिससे कम रिपल होता है। AM बैंड से ऊपर की कांस्टेंट फ्रीक्वेंसी ऑपरेशन रेडियो रिसेप्शन के साथ हस्तक्षेप से बचती है, जिससे LT3509 ऑटोमोटिव अनुप्रयोगों के लिए अच्छी तरह से अनुकूल है। प्रत्येक रेगुलेटर में एक स्वतंत्र शटडाउन और सॉफ्ट-स्टार्ट कंट्रोल पिन होता है। जब दोनों कन्वर्टर्स पावर डाउन होते हैं, तो कॉमन सर्किटरी लो करंट शटडाउन स्टेट में प्रवेश करती है।

LT3509EMSE के स्पेसिफिकेशन्स

LT3509EMSE की विशेषताएं
आंतरिक पावर स्विच के साथ दो 700mA स्विचिंग रेगुलेटर
वाइड 3.6V से 36V ऑपरेटिंग रेंज
ओवरवोल्टेज लॉकआउट 60V सप्लाई ट्रांजिएंट्स के माध्यम से सर्किट की सुरक्षा करता है
शॉर्ट-सर्किट मजबूत
लो ड्रॉपआउट वोल्टेज: 95% मैक्सिमम ड्यूटी साइकिल
एडजस्टेबल 300kHz से 2.2MHz स्विचिंग फ्रीक्वेंसी फुल रेंज पर सिंक्रोनाइज़ेबल
छोटे इंडक्टर्स और सिरेमिक कैपेसिटर का उपयोग करता है
एकीकृत बूस्ट डायोड
आंतरिक कंपनसेशन
थर्मली एन्हांस्ड 14-लीड (4mm × 3mm) DFN और 16 लीड MSOP पैकेज

LT3509EMSE का अनुप्रयोग
ऑटोमोटिव इलेक्ट्रॉनिक्स
औद्योगिक नियंत्रण
वॉल ट्रांसफार्मर रेगुलेशन
नेटवर्किंग डिवाइस
सीपीयू, डीएसपी, या एफपीजीए पावर

स्टॉक में अन्य इलेक्ट्रॉनिक कंपोनेंट्स

अक्सर पूछे जाने वाले प्रश्न
प्र. क्या आपके उत्पाद मूल हैं?
उ: हाँ, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्र: आपके पास कौन से प्रमाणपत्र हैं?
उ: हम ISO 9001:2015 प्रमाणित कंपनी और ERAI के सदस्य हैं।
प्र: क्या आप छोटी मात्रा में ऑर्डर या नमूना का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?
उ: हाँ, हम नमूना ऑर्डर और छोटे ऑर्डर का समर्थन करते हैं। नमूना लागत आपके ऑर्डर या प्रोजेक्ट के अनुसार भिन्न होती है।
प्र: मेरे ऑर्डर को कैसे शिप करें? क्या यह सुरक्षित है?
उ: हम एक्सप्रेस का उपयोग करके शिप करते हैं, जैसे DHL, Fedex, UPS, TNT, EMS। हम आपके सुझाए गए फॉरवर्डर का भी उपयोग कर सकते हैं। उत्पाद अच्छी पैकिंग में होंगे और सुरक्षा सुनिश्चित करेंगे और हम आपके ऑर्डर को उत्पाद क्षति के लिए जिम्मेदार हैं।
प्र: लीड टाइम के बारे में क्या?
उ: हम स्टॉक पार्ट्स को 5 कार्य दिवसों के भीतर शिप कर सकते हैं। यदि स्टॉक में नहीं है, तो हम आपके ऑर्डर की मात्रा के आधार पर आपके लिए लीड टाइम की पुष्टि करेंगे।
