उत्पाद विवरण:
|
| भाग संख्या: | एलपीसी1812जेबीडी144 | कोर प्रोसेसर: | ARM® CORTEX®-M3 |
|---|---|---|---|
| कोर आकार: | 32-बिट | रफ़्तार: | 180 मेगाहर्ट्ज |
| प्रोग्राम मेमोरी साइज: | 512केबी (512के x 8) | I/O की संख्या: | 83 |

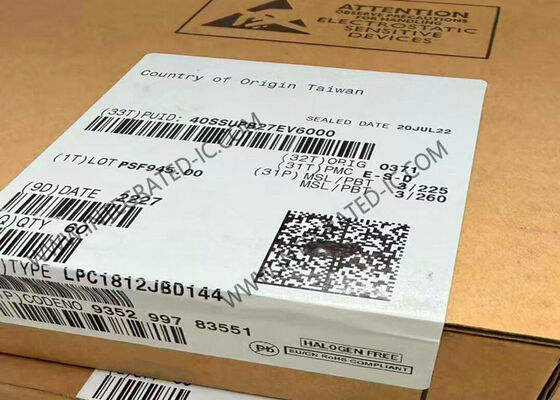

LPC1812JBD144 माइक्रोकंट्रोलर MCU 180MHz उच्च प्रदर्शन 32-बिट ARM Cortex-M3 माइक्रोकंट्रोलर
LPC1812JBD144 का उत्पाद विवरण
LPC1812JBD144 एम्बेडेड अनुप्रयोगों के लिए आर्म कॉर्टेक्स-एम3 आधारित माइक्रोकंट्रोलर हैं। आर्म कॉर्टेक्स-एम3 एक अगली पीढ़ी का कोर है जो कम बिजली की खपत, बेहतर डीबग सुविधाएँ और उच्च स्तर के समर्थन ब्लॉक एकीकरण जैसी सिस्टम वृद्धि प्रदान करता है।
LPC1812JBD144 सीपीयू आवृत्तियों पर 180 मेगाहर्ट्ज तक काम करता है। आर्म कॉर्टेक्स-एम3 सीपीयू में 3-स्टेज पाइपलाइन शामिल है और यह स्थानीय निर्देश और डेटा बसों के साथ-साथ परिधीय के लिए एक तीसरी बस के साथ हार्वर्ड आर्किटेक्चर का उपयोग करता है। आर्म कॉर्टेक्स-एम3 सीपीयू में एक आंतरिक प्रीफेच यूनिट भी शामिल है जो सट्टा शाखाओं का समर्थन करता है।
LPC1812JBD144 का विनिर्देश
|
कोर प्रोसेसर
|
ARM® Cortex®-M3
|
|
कोर आकार
|
32-बिट
|
|
गति
|
180MHz
|
|
कनेक्टिविटी
|
CANbus, EBI/EMI, I2C, IrDA, Microwire, SD, SPI, SSI, SSP, UART/USART
|
|
परिधीय
|
ब्राउन-आउट डिटेक्शन/रीसेट, DMA, I2S, मोटर कंट्रोल PWM, POR, PWM, WDT
|
|
I/O की संख्या
|
83
|
|
प्रोग्राम मेमोरी आकार
|
512KB (512K x 8)
|
|
प्रोग्राम मेमोरी प्रकार
|
FLASH
|
|
EEPROM आकार
|
16K x 8
|
|
RAM आकार
|
104K x 8
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2.2V ~ 3.6V
|
|
डेटा कन्वर्टर्स
|
A/D 8x10b; D/A 1x10b
|
|
ऑसिलेटर प्रकार
|
आंतरिक
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 105°C (TA)
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
|
पैकेज / केस
|
144-LQFP
|
LPC1812JBD144 की विशेषताएं
प्रोसेसर कोर
आर्म कॉर्टेक्स-एम3 प्रोसेसर, 180 मेगाहर्ट्ज तक की सीपीयू आवृत्तियों पर चल रहा है
आर्म कॉर्टेक्स-एम3 अंतर्निहित मेमोरी प्रोटेक्शन यूनिट (MPU) जो आठ क्षेत्रों का समर्थन करता है
आर्म कॉर्टेक्स-एम3 अंतर्निहित नेस्टेड वेक्टर्ड इंटरप्ट कंट्रोलर (NVIC)
नॉन-मास्केबल इंटरप्ट (NMI) इनपुट
JTAG और सीरियल वायर डीबग, सीरियल ट्रेस, आठ ब्रेकपॉइंट और चार वॉच पॉइंट
एन्हांस्ड ट्रेस मॉड्यूल (ETM) और एन्हांस्ड ट्रेस बफर (ETB) समर्थन
सिस्टम टिक टाइमर
ऑन-चिप मेमोरी
फ्लैश एक्सेलेरेटर के साथ 1 एमबी तक ऑन-चिप डुअल बैंक फ्लैश मेमोरी
16 kB ऑन-चिप EEPROM डेटा मेमोरी
कोड और डेटा उपयोग के लिए 136 kB SRAM
अलग बस एक्सेस वाले एकाधिक SRAM ब्लॉक
बूट कोड और ऑन-चिप सॉफ्टवेयर ड्राइवर युक्त 64 kB ROM
सामान्य प्रयोजन उपयोग के लिए 64 बिट वन-टाइम प्रोग्रामेबल (OTP) मेमोरी
क्लॉक जनरेशन यूनिट
1 मेगाहर्ट्ज से 25 मेगाहर्ट्ज की ऑपरेटिंग रेंज के साथ क्रिस्टल ऑसिलेटर
12 मेगाहर्ट्ज आंतरिक आरसी ऑसिलेटर जो तापमान और वोल्टेज पर 2% सटीकता के लिए ट्रिम किया गया है (Tamb = 0 °C से 85 °C के लिए 1% सटीकता)
अल्ट्रा-लो पावर आरटीसी क्रिस्टल ऑसिलेटर
तीन पीएलएल सीपीयू को उच्च-आवृत्ति क्रिस्टल की आवश्यकता के बिना अधिकतम सीपीयू दर तक संचालित करने की अनुमति देते हैं। दूसरे पीएलएल का उपयोग हाई-स्पीड यूएसबी के साथ किया जा सकता है, तीसरे पीएलएल का उपयोग ऑडियो पीएलएल के रूप में किया जा सकता है
क्लॉक आउटपुट
LPC1812JBD144 के अनुप्रयोग औद्योगिक
उपभोक्ता
सफेद सामान
RFID रीडर
ई-मीटरिंग
