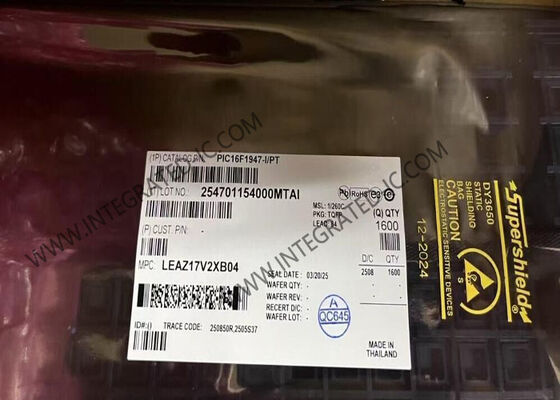

PIC16F1947-I/PT माइक्रोकंट्रोलर MCU
32MHz 8-बिट PIC XLP™ 16F माइक्रोकंट्रोलर IC TQFP-64 पैकेज में
उत्पाद अवलोकन
PIC16F1947-I/PT एक 8-बिट एन्हांस्ड फ्लैश CMOS माइक्रोकंट्रोलर है जिसमें एकीकृत LCD ड्राइवर और नैनोवाट XLP अल्ट्रा-लो-पावर तकनीक है, जो 64-पिन TQFP पैकेज में आता है। यह एम्बेडेड अनुप्रयोगों के लिए डिज़ाइन किया गया है जिन्हें डिस्प्ले, टच कार्यक्षमता, उच्च-परिशुद्धता एनालॉग क्षमताएं और कम बिजली की खपत की आवश्यकता होती है।
तकनीकी विशिष्टताएँ
| श्रृंखला | PIC® XLP™ 16F |
|---|
| कोर प्रोसेसर | PIC |
|---|
| कोर आकार | 8-बिट |
|---|
| गति | 32MHz |
|---|
| कनेक्टिविटी | I2C, LINbus, SPI, UART/USART |
|---|
| परिधीय | ब्राउन-आउट डिटेक्ट/रीसेट, LCD, POR, PWM, WDT |
|---|
| I/O की संख्या | 54 |
|---|
| प्रोग्राम मेमोरी आकार | 28KB (16K x 14) |
|---|
| प्रोग्राम मेमोरी प्रकार | FLASH |
|---|
| EEPROM आकार | 256 x 8 |
|---|
| RAM आकार | 1K x 8 |
|---|
| वोल्टेज आपूर्ति | 1.8V ~ 5.5V |
|---|
| डेटा कन्वर्टर्स | A/D 17x10b |
|---|
| ऑसिलेटर प्रकार | आंतरिक |
|---|
| ऑपरेटिंग तापमान | -40°C ~ 85°C (TA) |
|---|
| माउंटिंग प्रकार | सरफेस माउंट |
|---|
| आपूर्तिकर्ता डिवाइस पैकेज | 64-TQFP (10x10) |
|---|
| पैकेज / केस | 64-TQFP |
|---|
मुख्य विशेषताएं
- 49 इंस्ट्रक्शन, 16 स्टैक लेवल के साथ एन्हांस्ड मिड-रेंज कोर
- सेल्फ रीड/राइट क्षमता के साथ फ्लैश प्रोग्राम मेमोरी
- 184 LCD सेगमेंट ड्राइव सपोर्ट
- आंतरिक 32MHz ऑसिलेटर
- एकीकृत कैपेसिटिव mTouch सेंसिंग मॉड्यूल
- एकीकृत तापमान संकेतक
- 2xMI2C, 2xSPI, 2xEUSART ऑटो बॉड के साथ
- 3 ECCP और 2 CCP (एन्हांस्ड/कैप्चर कम्पेयर PWM)
- चयन योग्य वोल्टेज रेफरेंस के साथ कम्पेरेटर
- वोल्टेज रेफरेंस के साथ 17 चैनल 10b ADC
- 25mA सोर्स/सिंक करंट I/O
- चार 8-बिट टाइमर (TMR0/TMR2/TMR4/TMR6)
- एक 16-बिट टाइमर (TMR1)
- एक्सटेंडेड वॉचडॉग टाइमर (EWDT)
- एन्हांस्ड पावर-ऑन/ऑफ-रीसेट
- ब्राउन-आउट रीसेट (BOR)
- इन सर्किट सीरियल प्रोग्रामिंग (ICSP)
- वाइड ऑपरेटिंग वोल्टेज (1.8V - 5.5V)
- लो पावर PIC16LF1947 वेरिएंट (1.8V - 3.6V)
