उत्पाद विवरण:
|
| भाग संख्या: | एलपीसी1768एफबीडी100 | मुख्य: | एआरएम कॉर्टेक्स एम 3 |
|---|---|---|---|
| प्रोग्राम मेमोरी साइज: | 512 केबी | अधिकतम घड़ी आवृत्ति: | 100 मेगाहर्ट्ज |
| I/Os की संख्या: | 70 आई/ओ | डेटा रैम का आकार: | 64 केबी |

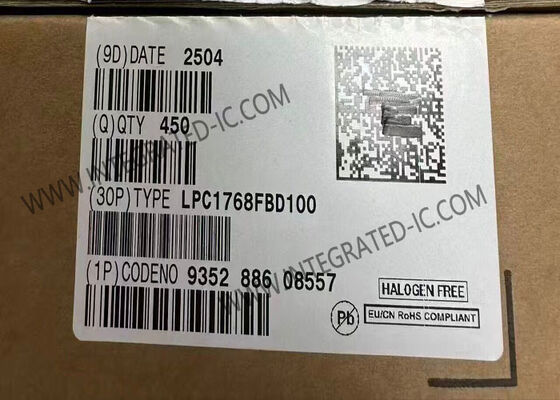

LPC1768FBD100 माइक्रोकंट्रोलर MCU 100MHz 32-बिट माइक्रोकंट्रोलर IC LQFP-100 ARM Cortex-M3 MCU
LPC1768FBD100 का उत्पाद विवरण
LPC1768FBD100 एम्बेडेड अनुप्रयोगों के लिए ARM Cortex-M3 आधारित माइक्रोकंट्रोलर है जिसमें उच्च स्तर का एकीकरण और कम बिजली की खपत होती है। Arm Cortex-M3 एक अगली पीढ़ी का कोर है जो उन्नत डिबग सुविधाओं और उच्च स्तर के समर्थन ब्लॉक एकीकरण जैसी सिस्टम एन्हांसमेंट प्रदान करता है।
LPC1768FBD100 का विनिर्देश
|
कोर प्रोसेसर
|
ARM® Cortex®-M3
|
|
कोर आकार
|
32-बिट
|
|
गति
|
100MHz
|
|
कनेक्टिविटी
|
CANbus, ईथरनेट, I2C, IrDA, Microwire, SPI, SSI, UART/USART, USB OTG
|
|
पेरिफेरल्स
|
ब्राउन-आउट डिटेक्ट/रीसेट, DMA, I2S, मोटर कंट्रोल PWM, POR, PWM, WDT
|
|
I/O की संख्या
|
70
|
|
प्रोग्राम मेमोरी आकार
|
512KB (512K x 8)
|
|
प्रोग्राम मेमोरी प्रकार
|
FLASH
|
|
RAM आकार
|
64K x 8
|
|
वोल्टेज - आपूर्ति (Vcc/Vdd)
|
2.4V ~ 3.6V
|
|
डेटा कन्वर्टर्स
|
A/D 8x12b; D/A 1x10b
|
|
ऑसिलेटर प्रकार
|
आंतरिक
|
|
ऑपरेटिंग तापमान
|
-40°C ~ 85°C (TA)
|
|
माउंटिंग प्रकार
|
सरफेस माउंट
|
|
आपूर्तिकर्ता डिवाइस पैकेज
|
100-LQFP (14x14)
|
|
पैकेज / केस
|
100-LQFP
|
LPC1768FBD100 की विशेषताएं
Arm Cortex-M3 प्रोसेसर, 100 MHz तक (LPC1768/67/66/65/64/63) या 120 MHz तक (LPC1769) की आवृत्तियों पर चल रहा है। आठ क्षेत्रों का समर्थन करने वाली एक मेमोरी प्रोटेक्शन यूनिट (MPU) शामिल है।
Arm Cortex-M3 में नेस्टेड वेक्टर्ड इंटरप्ट कंट्रोलर (NVIC) अंतर्निहित है।
512 kB तक ऑन-चिप फ्लैश प्रोग्रामिंग मेमोरी। उन्नत फ्लैश मेमोरी एक्सेलेरेटर शून्य वेट स्टेट्स के साथ 120 MHz ऑपरेशन की उच्च गति को सक्षम बनाता है।
ऑन-चिप बूटलोडर सॉफ़्टवेयर के माध्यम से इन-सिस्टम प्रोग्रामिंग (ISP) और इन-एप्लिकेशन प्रोग्रामिंग (IAP)।
ऑन-चिप SRAM में शामिल हैं:
CPU पर 32/16 kB SRAM, उच्च-प्रदर्शन CPU एक्सेस के लिए स्थानीय कोड/डेटा बस के साथ।
चार कम-शक्ति मोड: स्लीप, डीप-स्लीप, पावर-डाउन, और डीप पावर-डाउन।
एकल 3.3 V बिजली आपूर्ति (2.4 V से 3.6 V)।
1 MHz से 25 MHz की ऑपरेटिंग रेंज वाला क्रिस्टल ऑसिलेटर।
4 MHz आंतरिक RC ऑसिलेटर 1% सटीकता तक ट्रिम किया गया है जिसे वैकल्पिक रूप से सिस्टम क्लॉक के रूप में उपयोग किया जा सकता है।
LPC1768FBD100 के अनुप्रयोग
ई-मीटरिंग
अलार्म सिस्टम
लाइटिंग
व्हाइट गुड्स
औद्योगिक नेटवर्किंग
मोटर नियंत्रण
