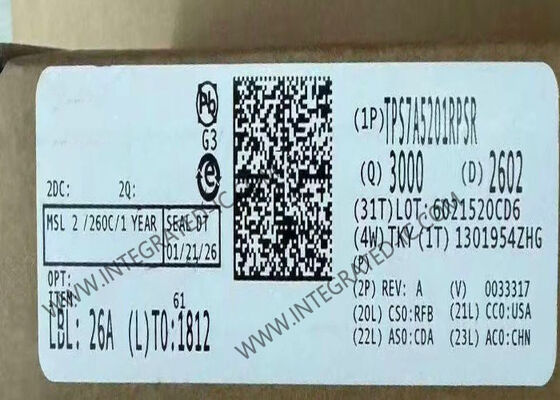

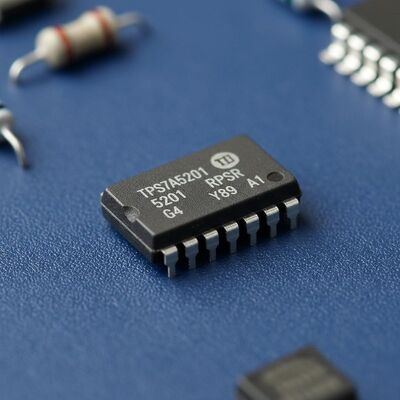

TPS7A5201RPSR इंटीग्रेटेड सर्किट चिप
2A लो-नॉइज़ हाई-एक्यूरेसी LDO वोल्टेज रेगुलेटर
उत्पाद अवलोकन
TPS7A5201RPSR एक लो-नॉइज़ (4.4 µVRMS), अल्ट्रा-लो ड्रॉपआउट लीनियर रेगुलेटर (LDO) है जो केवल 65mV के अधिकतम ड्रॉपआउट के साथ 2A सोर्स करने में सक्षम है। डिवाइस आउटपुट वोल्टेज बाहरी रेसिस्टर डिवाइडर का उपयोग करके 0.8V से 5.2V तक एडजस्टेबल है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| आउटपुट कॉन्फ़िगरेशन |
पॉजिटिव |
| आउटपुट प्रकार |
एडजस्टेबल |
| रेगुलेटर की संख्या |
1 |
| वोल्टेज - इनपुट (अधिकतम) |
6.5V |
| वोल्टेज - आउटपुट (न्यूनतम/फिक्स्ड) |
0.8V |
| वोल्टेज - आउटपुट (अधिकतम) |
5.15V |
| वोल्टेज ड्रॉपआउट (अधिकतम) |
0.225V @ 2A |
| करंट - आउटपुट |
2A |
| करंट - क्विसेंट (Iq) |
4 mA |
| करंट - सप्लाई (अधिकतम) |
5 mA |
| PSRR |
44dB ~ 50dB (10kHz ~ 500kHz) |
| नियंत्रण सुविधाएँ |
इनेबल, पावर गुड, सॉफ्ट स्टार्ट |
| सुरक्षा सुविधाएँ |
ओवर करंट, ओवर टेम्परेचर, अंडर वोल्टेज लॉकआउट (UVLO) |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C (TJ) |
मुख्य विशेषताएँ
- BIAS के साथ लाइन, लोड और तापमान पर 0.5% (अधिकतम) सटीकता
- आउटपुट वोल्टेज नॉइज़: 4.4 µVRMS
- लो ड्रॉपआउट: BIAS के साथ 2A पर 65 mV (अधिकतम)
- पावर-सप्लाई रिपल रिजेक्शन: 500 kHz पर 40 dB
- इनपुट वोल्टेज रेंज: BIAS के बिना: 1.4V से 6.5V, BIAS के साथ: 1.1V से 6.5V
- एडजस्टेबल आउटपुट वोल्टेज रेंज: 0.8V से 5.2V
- एडजस्टेबल सॉफ्ट-स्टार्ट इनरश कंट्रोल
- ओपन-ड्रेन, पावर-गुड (PG) आउटपुट
- 2.2-mm * 2.5-mm, 12-पिन VQFN पैकेज
अनुप्रयोग
मैक्रो रिमोट रेडियो यूनिट्स (RRU)
आउटडोर बैकहॉल यूनिट्स
एक्टिव एंटीना सिस्टम mMIMO (AAS)
अल्ट्रासाउंड स्कैनर
लैब और फील्ड इंस्ट्रूमेंटेशन
सेंसर, इमेजिंग और रडार
