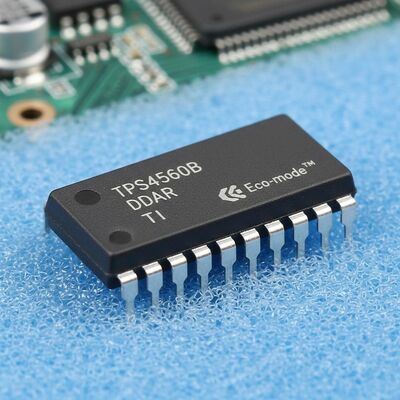

TPS54560BDDAR इंटीग्रेटेड सर्किट चिप
4.5V से 60V, 5A स्टेप-डाउन डीसी-डीसी कन्वर्टर इको-मोड™ के साथ
उत्पाद अवलोकन
TPS54560BDDAR एक 60-V, 5-A स्टेप-डाउन रेगुलेटर है जिसमें एकीकृत हाई-साइड MOSFET है। करंट-मोड कंट्रोल का उपयोग करके, यह सरल बाहरी मुआवजा और लचीला घटक चयन प्रदान करता है। लो-रिपल पल्स-स्किप मोड नो-लोड सप्लाई करंट को 146 µA तक कम कर देता है, जबकि EN (इनेबल) पिन को लो करने पर शटडाउन सप्लाई करंट 2 µA तक गिर जाता है।
तकनीकी विशिष्टताएँ
| कार्य |
स्टेप-डाउन |
| आउटपुट कॉन्फ़िगरेशन |
सकारात्मक |
| टोपोलॉजी |
बक, स्प्लिट रेल |
| आउटपुट प्रकार |
समायोज्य |
| आउटपुट की संख्या |
1 |
| वोल्टेज - इनपुट (न्यूनतम) |
4.5V |
| वोल्टेज - इनपुट (अधिकतम) |
60V |
| वोल्टेज - आउटपुट (न्यूनतम/निश्चित) |
0.8V |
| वोल्टेज - आउटपुट (अधिकतम) |
58.8V |
| करंट - आउटपुट |
5A |
| आवृत्ति - स्विचिंग |
500kHz |
| सिंक्रोनस रेक्टिफायर |
नहीं |
| ऑपरेटिंग तापमान |
-40°C ~ 150°C (TJ) |
मुख्य विशेषताएँ
- पल्स स्किपिंग इको-मोड™ के साथ लाइट लोड पर उच्च दक्षता
- 92-mΩ हाई-साइड MOSFET
- 146-µA ऑपरेटिंग शांत करंट और 2-µA शटडाउन करंट
- 100-kHz से 2.5-MHz निश्चित स्विचिंग आवृत्ति
- बाहरी क्लॉक को सिंक्रोनाइज़ करता है
- एकीकृत BOOT रिचार्ज FET के साथ लाइट लोड पर लो ड्रॉपआउट
- समायोज्य UVLO और हिस्टैरिसीस
- 0.8 V 1% आंतरिक वोल्टेज संदर्भ
- पावरपैड™ पैकेज के साथ 8-पिन HSOIC
- -40°C से 150°C TJ ऑपरेटिंग रेंज
विशिष्ट अनुप्रयोग
औद्योगिक स्वचालन और मोटर नियंत्रण, यूएसबी समर्पित चार्जिंग पोर्ट और बैटरी चार्जर, 12V, 24V और 48V औद्योगिक और वाणिज्यिक बिजली प्रणालियाँ।
