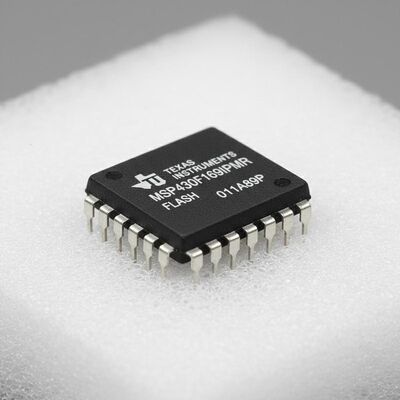

MSP430F169IPMR माइक्रोकंट्रोलर MCU
अल्ट्रालो पावर 16-बिट 8MHz MSP430 माइक्रोकंट्रोलर जिसमें उन्नत पावर मैनेजमेंट और पोर्टेबल माप अनुप्रयोगों के लिए व्यापक परिधीय एकीकरण है।
उत्पाद का अवलोकन
MSP430F169IPMR अल्ट्रालो पावर माइक्रोकंट्रोलर श्रृंखला विभिन्न अनुप्रयोगों के लिए विशेष परिधीय उपकरणों के साथ कई डिवाइस कॉन्फ़िगरेशन प्रदान करती है।पांच कम शक्ति मोड के साथ संयुक्त, पोर्टेबल माप प्रणाली में बैटरी जीवन को अधिकतम करने के लिए डिज़ाइन किया गया है। डिवाइस में एक शक्तिशाली 16-बिट आरआईएससी सीपीयू, 16-बिट रजिस्टर और इष्टतम कोड दक्षता के लिए निरंतर जनरेटर शामिल हैं।डिजिटल रूप से नियंत्रित थरथरानवाला (डीसीओ) कम बिजली के मोड से सक्रिय मोड में 6 μs से कम समय में तेजी से जागृत करने में सक्षम बनाता है.
तकनीकी विनिर्देश
| पैरामीटर |
विनिर्देश |
| कोर का आकार |
16-बिट |
| गति |
8MHz |
| कनेक्टिविटी |
I2C, SPI, UART/USART |
| परिधीय उपकरण |
ब्राउन आउट डिटेक्ट/रीसेट, डीएमए, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी |
| I/O की संख्या |
48 |
| प्रोग्राम मेमोरी का आकार |
60KB (60K x 8 + 256B) |
| प्रोग्राम मेमोरी प्रकार |
फ्लैश |
| EEPROM का आकार |
- |
| रैम का आकार |
2K x 8 |
| वोल्टेज आपूर्ति |
1.8V ~ 3.6V |
| डेटा कन्वर्टर्स |
A/D 8x12b; D/A 2x12b |
| ऑसिलेटर प्रकार |
आंतरिक |
| ऑपरेटिंग तापमान |
-40°C ~ 85°C (TA) |
प्रमुख विशेषताएं
- निम्न आपूर्ति-वोल्टेज रेंजः 1.8V से 3.6V
- अल्ट्रालो पावर खपतः सक्रिय मोडः 330 μA 1 MHz, 2.2 V पर
- स्टैंडबाय मोडः 1.1 μA। बंद मोड (रैम प्रतिधारण): 0.2 μA.
- बिजली बचाने के पांच तरीके
- 6 μs से कम समय में स्टैंडबाय मोड से जागना
- 16-बिट आरआईएससी आर्किटेक्चर, 125-एनएस निर्देश चक्र समय
- तीन-चैनल आंतरिक डीएमए
- 12-बिट एनालॉग-टू-डिजिटल (ए/डी) कनवर्टर आंतरिक संदर्भ, नमूना-और-हॉल, और ऑटोस्कैन सुविधा के साथ
- सिंक्रनाइज़ेशन के साथ दोहरी 12-बिट डिजिटल-टू-एनालॉग (डी/ए) कन्वर्टर्स
- तीन कैप्चर/तुलना रजिस्टरों के साथ 16-बिट टाइमर_ए
- 16-बिट टाइमर_बी तीन या सात कैप्चर/छाया के साथ तुलना रजिस्टरों के साथ
- ऑन-चिप तुलनाकर्ता
- सीरियल कम्युनिकेशन इंटरफेस (USART0) - असिंक्रोनस UART या सिंक्रोनस SPI या I2C इंटरफेस के रूप में कार्य करता है
- सीरियल कम्युनिकेशन इंटरफेस (USART1) - असिंक्रोनस UART या सिंक्रोनस SPI इंटरफेस के रूप में कार्य करता है
- प्रोग्राम करने योग्य स्तर का पता लगाने वाला आपूर्ति वोल्टेज पर्यवेक्षक/मॉनिटर
- ब्राउनआउट डिटेक्टर
- बूटस्ट्रैप लोडर
- सीरियल ऑनबोर्ड प्रोग्रामिंग, कोई बाहरी प्रोग्रामिंग वोल्टेज की आवश्यकता नहीं
- सुरक्षा फ्यूज द्वारा प्रोग्राम करने योग्य कोड सुरक्षा
विशिष्ट अनुप्रयोग
सेंसर प्रणाली, औद्योगिक नियंत्रण अनुप्रयोग, हाथ से चलने वाले मीटर और अन्य पोर्टेबल माप उपकरण।
