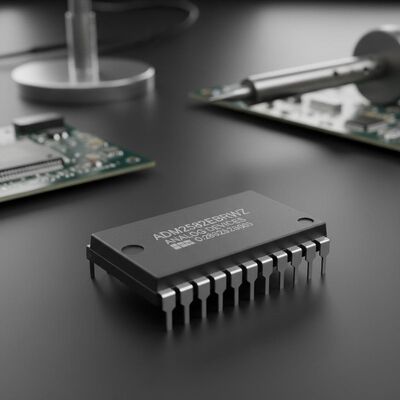

ADM2582EBRWZ एकीकृत सर्किट चिप
2500Vrms पृथक RS-485 ट्रांससीवर SOIC-20
उत्पाद का अवलोकन
ADM2582EBRWZ एक पूरी तरह से एकीकृत सिग्नल और पावर पृथक डेटा ट्रांससीवर है, जिसे ±15 kV ESD सुरक्षा के साथ बहु-बिंदु संचरण लाइनों पर उच्च गति संचार के लिए डिज़ाइन किया गया है।इस उपकरण में एक एकीकृत पृथक डीसी-टू-डीसी बिजली की आपूर्ति शामिल है, बाहरी सी.सी. से सी.सी. अलगाव ब्लॉक की आवश्यकता को समाप्त करना।
तकनीकी विनिर्देश
| प्रौद्योगिकी |
चुंबकीय युग्मन |
| प्रकार |
RS422, RS485 |
| पृथक शक्ति |
हाँ |
| चैनलों की संख्या |
2 |
| इनपुट - पृष्ठ 1/पृष्ठ 2 |
यहोवा के वचन, 1/15 |
| चैनल प्रकार |
एक दिशात्मक |
| वोल्टेज - अलगाव |
2500Vrms |
| सामान्य मोड अस्थायी प्रतिरक्षा (मिन) |
25kV/μs |
| डेटा दर |
16 एमबीपीएस |
| उदय / पतन समय (प्रकार) |
15ns, 15ns (अधिकतम) |
| वोल्टेज - आपूर्ति |
3.3V, 5V |
| ऑपरेटिंग तापमान |
-40°C ~ 85°C |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
20-SOIC (0.295", 7.50 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
20-एसओआईसी |
प्रमुख विशेषताएं
- अलग-थलग RS-485/RS-422 ट्रांससीवर, आधा या पूर्ण डुप्लेक्स के रूप में विन्यस्त
- isoPower® एकीकृत पृथक DC-to-DC कनवर्टर
- आरएस-485 इनपुट/आउटपुट पिन पर ±15 kV ईएसडी सुरक्षा
- ANSI/TIA/EIA-485-A-98 और ISO 8482:1987 ((E) के अनुरूप
- डाटा दरः 16 एमबीपीएस
- 5 V या 3.3 V संचालन
- एक बस पर 256 नोड्स तक कनेक्ट करें
- खुला और शॉर्ट सर्किट, विफलता सुरक्षित रिसीवर इनपुट
- उच्च सामान्य-मोड क्षणिक प्रतिरोधः > 25 kV/μs
- थर्मल बंद करने की सुरक्षा
आवेदन
- अलग-थलग RS-485/RS-422 इंटरफ़ेस
- औद्योगिक क्षेत्र नेटवर्क
- मल्टीपॉइंट डाटा ट्रांसमिशन सिस्टम
