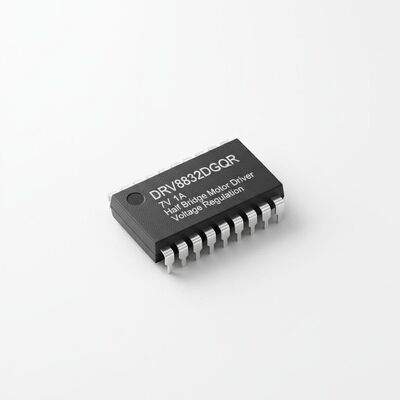

DRV8832DGQR एकीकृत सर्किट चिप 7V 1A वोल्टेज विनियमन के साथ हाफ ब्रिज मोटर ड्राइवर
DRV8832DGQR बैटरी चालित खिलौनों, प्रिंटरों और अन्य निम्न वोल्टेज या बैटरी चालित गति नियंत्रण अनुप्रयोगों के लिए एक एकीकृत मोटर ड्राइवर समाधान प्रदान करता है।इस उपकरण में एक एच-ब्रिज ड्राइवर है जो एक डीसी मोटर को चलाने में सक्षम है, एक स्टेपर मोटर का एक घुमाव, या अन्य भार जैसे सोलेनोइड्स।
तकनीकी विनिर्देश
| पैरामीटर |
विनिर्देश |
| मोटर का प्रकार - स्टेपर |
द्विध्रुवीय |
| मोटर प्रकार - एसी, डीसी |
ब्रश किया हुआ डीसी |
| कार्य |
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज |
| आउटपुट कॉन्फ़िगरेशन |
आधा पुल (2) |
| इंटरफेस |
समानांतर |
| प्रौद्योगिकी |
पावर एमओएसएफईटी |
| आवेदन |
बैटरी संचालित |
| वर्तमान - आउटपुट |
1 ए |
| वोल्टेज - आपूर्ति |
2.75V ~ 6.8V |
| वोल्टेज - भार |
2.75V ~ 6.8V |
| ऑपरेटिंग तापमान |
-40°C ~ 150°C (TJ) |
प्रमुख विशेषताएं
- एच-ब्रिज वोल्टेज नियंत्रित मोटर ड्राइवर
- डीसी मोटर, स्टेपर मोटर के एक वाइंडिंग या अन्य एक्ट्यूएटर/लोड को चलाता है
- विभिन्न आपूर्ति वोल्टेज के साथ निरंतर मोटर गति के लिए कुशल पीडब्ल्यूएम वोल्टेज नियंत्रण
- कम एमओएसएफईटी ऑन-प्रतिरोधः एचएस + एलएस 450 एमओएम
- 1-A अधिकतम DC/RMS या पीक ड्राइव करंट
- 2.75-वोल्ट से 6.8-वोल्ट तक के ऑपरेटिंग सप्लाई वोल्टेज रेंज
- 300-एनए (सामान्य) स्लीप मोड करंट
- संदर्भ वोल्टेज आउटपुट
- वर्तमान सीमा सर्किट
- दोष आउटपुट
- थर्मली-वर्धित सतह माउंट पैकेज
आवेदन
- बैटरी चालित प्रिंटर
- खिलौने
- रोबोटिक्स
- कैमरा
- टेलीफोन
- छोटे एक्ट्यूएटर, पंप और इसी तरह के उपकरण
संबंधित इलेक्ट्रॉनिक घटक स्टॉक में
| भाग संख्या |
पैकेज |
| CY15V116QSN-108BKXI | एफबीजीए-24 |
| 4DIR0400HAXUMA1 | पीजी-डीएसओ-16 |
| S70KL1282DPBHV023 | 24-एफबीजीए |
| S70KL1282GABHV023 | 24-एफबीजीए |
| S70KL1282DPBHB020 | 24-एफबीजीए |
| S70KL1282DPBHB023 | 24-एफबीजीए |
| S70KS1282GABHB020 | 24-एफबीजीए |
| S70KS1282GABHA020 | 24-एफबीजीए |
| S70KS1282GABHI020 | 24-एफबीजीए |
| S70KL1282DPBHA020 | 24-एफबीजीए |
| RV1S9231ACCSP-10YV#SC0 | 5-एलएसएसओ |
| RV1S9353ACCSP-120V#SC0 | 8-एसएमडी |
| ISSI30R11HXUMA1 | पीजी-डीएसओ-16 |
| 4DIR0401HAXUMA1 | पीजी-डीएसओ-16 |
| 4DIR1400HAXUMA1 | पीजी-डीएसओ-16 |
| 4DIR1421HAXUMA1 | पीजी-डीएसओ-16 |
| 4DIR1420HAXUMA1 | पीजी-डीएसओ-16 |
| STM32H7R7L8H6H | TFBGA-225 |
| STM32H7R7Z8J6 | UFBGA-144 |
| STM32H7S7I8K6 | UFBGA-201 |
| STM32H7S7I8T6 | LQFP-176 |
| STM32H7S7L8H6 | TFBGA-225 |
| STM32H7S7L8H6H | TFBGA-225 |
| STM32H7S7Z8J6 | UFBGA-144 |
| STM32H7S3A8I6 | UFBGA-169 |
| STM32H7S3I8K6 | UFBGA-201 |
| STM32H7S3I8T6 | LQFP-176 |
| STM32H7S3L8H6 | TFBGA-225 |
| STM32H7S3L8H6H | TFBGA-225 |
| STM32H7S3V8T6 | 100-LQFP |
अक्सर पूछे जाने वाले प्रश्न
क्या आपके उत्पाद मूल हैं?
हां, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
आपके पास कौन से प्रमाण पत्र हैं?
हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सदस्य हैं।
क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
हाँ, हम नमूना आदेशों और छोटे आदेशों का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना आवश्यकताओं के अनुसार भिन्न होती है।
मेरा ऑर्डर कैसे भेजें? क्या यह सुरक्षित है?
हम एक्सप्रेस वाहक जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, और ईएमएस का उपयोग करते हैं। हम आपके द्वारा सुझाए गए फर्वार्डर का भी उपयोग कर सकते हैं। उत्पादों को सुरक्षा सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया जाता है,और हम आपके आदेश के लिए किसी भी उत्पाद क्षति के लिए जिम्मेदार हैं.
नेतृत्व समय के बारे में क्या?
हम 5 कार्य दिवसों के भीतर स्टॉक भागों को भेज सकते हैं। स्टॉक में नहीं आइटम के लिए, हम आपके आदेश मात्रा के आधार पर लीड समय की पुष्टि करेंगे।
