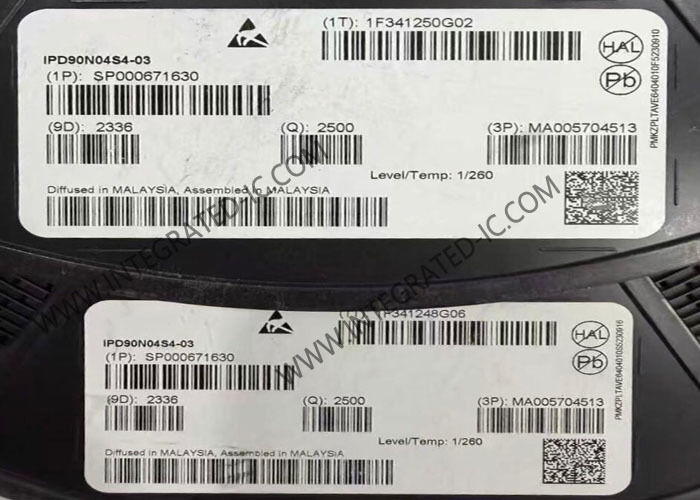

IPD90N04S4-03 एकीकृत सर्किट चिप 40V 90A OptiMOSTM-T2 ऑटोमोटिव MOSFET ट्रांजिस्टर
IPD90N04S4-03 एकीकृत सर्किट चिप 40V 90A OptiMOSTM-T2 ऑटोमोटिव MOSFET ट्रांजिस्टर
उत्पाद का वर्णन
IPD90N04S4-03 एक N-चैनल वृद्धि मोड ऑटोमोटिव ग्रेड पावर MOSFET है, जो कि OptiMOSTM-T2 श्रृंखला से है, जिसे TO-252-3 (DPAK) पैकेज में रखा गया है। जिसमें 40V ब्रेकडाउन वोल्टेज है,90A निरंतर धारा रेटेड, और 3.2mΩ का कम प्रतिरोध। AEC-Q101 मानकों के लिए प्रमाणित, यह ऑटोमोटिव इलेक्ट्रॉनिक्स और औद्योगिक उच्च-वर्तमान स्विचिंग अनुप्रयोगों के लिए उपयुक्त है।
विनिर्देश
| श्रृंखला |
OptiMOSTM |
| एफईटी प्रकार |
एन-चैनल |
| प्रौद्योगिकी |
MOSFET (धातु ऑक्साइड) |
| स्रोत के लिए नाली वोल्टेज (वीडीएस) |
40 वी |
| वर्तमान - निरंतर निकासी (Id) @ 25°C |
90 ए (टीसी) |
| ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन) |
10V |
| आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस |
3.2mOhm @ 90A, 10V |
| Vgs(th) (अधिकतम) @ Id |
4V @ 53μA |
| गेट चार्ज (Qg) (अधिकतम) @ Vgs |
66.8 एनसी @ 10 वी |
| वीजीएस (अधिकतम) |
±20V |
| इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस |
5260 पीएफ @ 25 वी |
| शक्ति विसर्जन (अधिकतम) |
94W (Tc) |
| ऑपरेटिंग तापमान |
-55°C ~ 175°C (TJ) |
| माउंटिंग प्रकार |
सतह माउंट |
| आपूर्तिकर्ता उपकरण पैकेज |
PG-TO252-3-313 |
| पैकेज / मामला |
TO-252-3, DPAK (2 लीड्स + टैब), SC-63 |
प्रमुख विशेषताएं
- एन-चैनल - प्रवर्धन मोड
- मोटर वाहन AEC Q101 योग्य
- MSL1 260°C तक पीक रिफ्लो
- 175°C परिचालन तापमान
- हरित उत्पाद (RoHS अनुरूप)
- 100% हिमस्खलन परीक्षण
- पीपीएपी सक्षम उपकरण
आवेदन
ऑटोमोबाइल:चेसिस नियंत्रण और सुरक्षा प्रणाली
