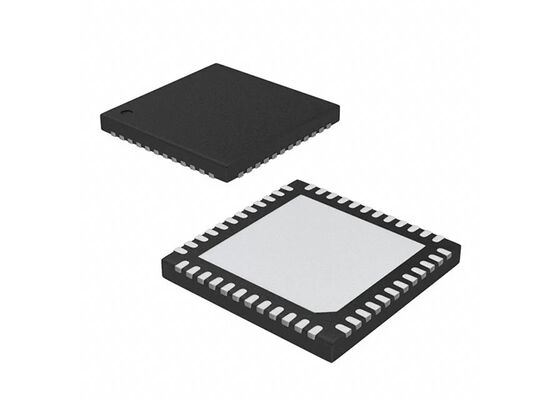

IW7039 इंटीग्रेटेड सर्किट चिप
HDR LCD डिस्प्ले के लिए इंटीग्रेटेड करंट सिंक के साथ हाई प्रिसिजन 32-चैनल LED बैकलाइटिंग ड्राइवर
उत्पाद अवलोकन
LCD बैकलाइटिंग के लिए IW7039 LED ड्राइवर डायरेक्ट बैकलिट, हाई डायनामिक रेंज (HDR) डिस्प्ले में ब्राइटनेस कंट्रोल को बेहतर बनाने के लिए एडवांस्ड डिजिटल कंट्रोल टेक्नोलॉजी के साथ 32 प्रिसिजन करंट सिंक को इंटीग्रेट करता है। डिजिटल कंट्रोल ब्लॉक रेनेसास की BroadLED™ एडैप्टिव स्विच टेक्नोलॉजी का उपयोग करता है, जो प्रत्येक LED स्ट्रिंग में वोल्टेज ड्रॉप को ऑप्टिमाइज़ करके थर्मल परफॉरमेंस को बेहतर बनाता है, साथ ही अनबिन्ड LED के साथ प्रिसिजन मैचिंग को सक्षम करता है।
IW7039 रेनेसास की पेटेंटेड AnyMode™ डिमिंग को भी नियोजित करता है, जो HDR डिस्प्ले पिक्चर क्वालिटी को बेहतर बनाने के लिए व्यापक, सरल और लचीले विकल्प प्रदान करता है। यह वीडियो फ्रेम के साथ पूरी तरह से सिंक्रोनाइज़्ड कंटीन्यूअस PWM सिग्नल या बहुत नैरो PWM बर्स्ट सिग्नल को समान या उच्च फ्रीक्वेंसी पर सपोर्ट करता है। PWM ड्यूटी साइकिल को यूजर-कॉन्फ़िगर करने योग्य टेल या हेड डिले के साथ प्रत्येक वीडियो फ्रेम में अपडेट किया जा सकता है, जिससे मोशन ब्लर को कम करने और कंट्रास्ट रेशियो को बेहतर बनाने के लिए अधिक विकल्प मिलते हैं।
मुख्य विशेषताएं
- आंतरिक MOSFET करंट सिंक के साथ 32-चैनल LED ड्राइवर
- आंतरिक करंट सेटिंग रेसिस्टर्स - किसी बाहरी रेसिस्टर की आवश्यकता नहीं
- प्रति चैनल 65V अधिकतम आउटपुट वोल्टेज
- उच्च करंट मैचिंग और अधिकतम दक्षता के लिए पेटेंटेड BroadLED™ एडैप्टिव स्विच मोड टेक्नोलॉजी
- पावर डिसिपेशन आवश्यकताओं को कम करता है
- कम BOM लागत के लिए सस्ते, ढीले बिन्ड LED एरे के उपयोग को सक्षम करता है
- 12V (9V से 16V) या 5V सप्लाई वोल्टेज ऑपरेशन को सपोर्ट करता है
- AnyMode™ व्यापक डिमिंग कंट्रोल पिक्चर क्वालिटी को बेहतर बनाता है
- 12-बिट PWM डिमिंग, 10-बिट इंडिपेंडेंट एनालॉग डिमिंग
- मोशन ब्लर को कम करने के लिए हेड, टेल, सेंटर मोड PWM अलाइनमेंट
- PWM डिमिंग रेंज: 0% से 99.9%
- बेहतर EMI कंट्रोल के लिए प्रोग्रामेबल स्लू रेट
- व्यक्तिगत LED शॉर्ट प्रोटेक्शन, ओपन डिटेक्शन और ओवर-टेंपरेचर प्रोटेक्शन सहित व्यापक सुरक्षा सुविधाएँ
- माइक्रोकंट्रोलर इंटरप्ट इंटरफ़ेस
- उच्च सटीकता आंतरिक करंट सेटिंग
- प्रति चैनल अधिकतम 66mA; 2-चैनल ग्रुपिंग को सपोर्ट करता है
- 16 से अधिक LED स्ट्रिंग को सपोर्ट करते समय SPI डेज़ी-चेन इंटरफ़ेस डिज़ाइन को सरल बनाता है
- एक LED ड्राइवर में 3 SPI संचार सुरक्षा मोड
- आंतरिक PLL शोर वाले VSYNC सिग्नल के साथ भी जिटर-फ्री ऑपरेशन सुनिश्चित करता है
एप्लीकेशन्स
टीवी, मॉनिटर, नोटबुक
