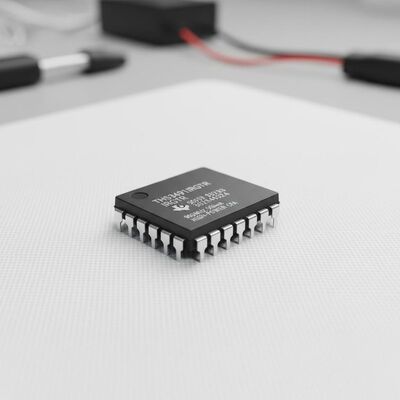

THS3491IRGTR एकीकृत सर्किट चिप
900MHz, 500mA, VQFN16 पैकेज में उच्च शक्ति आउटपुट वर्तमान फीडबैक एम्पलीफायर
उत्पाद का अवलोकन
THS3491IRGTR उन अनुप्रयोगों के लिए असाधारण प्रदर्शन प्रदान करता है जिनके लिए 100-Ω भार पर 100 मेगाहर्ट्ज से अधिक आवृत्तियों के माध्यम से DC से उच्च आउटपुट पावर स्तरों पर सबसे कम विकृति की आवश्यकता होती है।यह वर्तमान प्रतिक्रिया डिजाइन लाभ की एक विस्तृत श्रृंखला पर लगभग निरंतर बैंडविड्थ और विकृति बनाए रखता है, हालांकि 5 वी/वी के लाभ पर निर्दिष्ट है।
तकनीकी विनिर्देश
| पैरामीटर | मूल्य |
|---|
| एम्पलीफायर प्रकार | वर्तमान प्रतिक्रिया |
| सर्किटों की संख्या | 1 |
| स्लीव दर | 8000V/μs |
| लाभ बैंडविड्थ उत्पाद | 900 मेगाहर्ट्ज़ |
| वोल्टेज - इनपुट ऑफसेट | 1 एमवी |
| वर्तमान - आपूर्ति | 16.8mA |
| वर्तमान - आउटपुट/चैनल | 620 एमए |
| वोल्टेज - आपूर्ति अवधि (मिनट) | 14 वी |
| वोल्टेज - आपूर्ति स्पैन (अधिकतम) | 32 वी |
| ऑपरेटिंग तापमान | -40°C ~ 85°C (TA) |
| माउंटिंग प्रकार | सतह माउंट |
| पैकेज / मामला | 16-VFQFN एक्सपोजर पैड |
| आपूर्तिकर्ता उपकरण पैकेज | 16-VQFN (3x3) |
प्रमुख विशेषताएं
- बैंडविड्थः 900 MHz (VO = 2 VPP, AV = 5 V/V), 320 MHz (VO = 10 VPP, AV = 5 V/V)
- स्लीव दरः 8000 V/μs (VO = 20 VPP)
- इनपुट वोल्टेज शोरः 1.7 nV/√ Hz
- द्विध्रुवीय आपूर्ति सीमाः ±7V से ±16V
- एकल-आपूर्ति सीमाः 14 वी से 32 वी तक
- आउटपुट स्विंगः 28 वीपीपी (±16-वोल्ट आपूर्ति, 100-Ω भार)
- रैखिक आउटपुट करंटः ±420 mA (सामान्य)
- 16.8 एमए ट्रिम किया हुआ आपूर्ति करंट (कम तापमान गुणांक)
- HD2 और HD3: -75 dBc (50 MHz, VO = 10 VPP, 100-Ω लोड) से कम
- वृद्धि और गिरावट का समयः 1.3 एनएस (10-वोल्ट चरण)
- ओवरशोटः 1.5% (10-वोल्ट चरण, एवी = 5 वी/वी)
- वर्तमान सीमा और थर्मल बंद सुरक्षा
- पावर डाउन फ़ीचर
आवेदन
- उच्च वोल्टेज, मनमाने तरंग-रूप जनरेटर
- एलसीडी परीक्षकों के लिए पैटर्न जनरेटर
- एलसीआर मीटरों के लिए आउटपुट ड्राइवर
- पावर एफईटी ड्राइवर
- उच्च क्षमता भार पिज़ो तत्व ड्राइवर
- वीडीएसएल लाइन ड्राइवर
- THS3095 (DDA) के लिए पिन संगत उन्नयन
