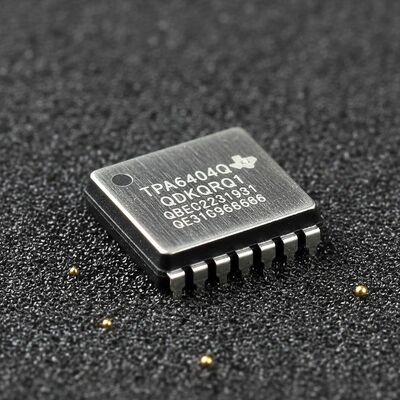

TPA6404QDKQRQ1 एकीकृत सर्किट चिप
लोड डंप के साथ 45W 2MHz 4-चैनल ऑटोमोटिव क्लास-डी ऑडियो एम्पलीफायर
उत्पाद का अवलोकन
TPA6404QDKQRQ1 एक चार-चैनल एनालॉग-इनपुट क्लास-डी ऑडियो एम्पलीफायर है जिसमें 2.1MHz पीडब्ल्यूएम स्विचिंग आवृत्ति है। यह कॉम्पैक्ट 4.5cm2 पीसीबी आकार में एक लागत अनुकूलित समाधान को सक्षम करता है,पूर्ण संचालन 4 तक.5V स्टार्ट/स्टॉप घटनाओं के लिए, और 100kHz तक ऑडियो बैंडविड्थ के साथ असाधारण ध्वनि गुणवत्ता।
यह कक्षा-डी ऑडियो एम्पलीफायर सबसे अच्छा रूप से एंट्री-लेवल ऑटोमोटिव हेड यूनिट्स के लिए डिज़ाइन किया गया है जो उनके सिस्टम डिजाइन के हिस्से के रूप में एनालॉग ऑडियो इनपुट सिग्नल प्रदान करते हैं।
तकनीकी विनिर्देश
| प्रकार |
वर्ग डी |
| आउटपुट प्रकार |
4-चैनल (क्वाड) |
| अधिकतम आउटपुट पावर x चैनल @ लोड |
85W x 4 @ 1Ω |
| वोल्टेज - आपूर्ति |
4.5V ~ 18V |
| विशेषताएं |
I2C, म्यूट, स्टैंडबाय, थर्मल प्रोटेक्शन |
| माउंटिंग प्रकार |
सतह माउंट |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C |
प्रमुख विशेषताएं
उन्नत निदान
- उन्नत भार निदान
- प्रतिबाधा और चरण प्रतिक्रिया के साथ ट्वीटर का पता लगाने के लिए एसी निदान
- एकीकृत साइनस वेव जनरेटर
- CISPR25-L5 ईएमसी विनिर्देश को पूरा करने के लिए आसान
ऑटोमोबाइल योग्यता
- AEC-Q100 ऑटोमोबाइल अनुप्रयोगों के लिए योग्य
- तापमान ग्रेड 1: -40°C से 125°C TA
- उपकरण HBM ESD वर्गीकरण स्तरः 3A
- उपकरण सीडीएम ईएसडी वर्गीकरण स्तरः सी4बी
ऑडियो इनपुट
- 4 चैनल अंतर एनालॉग इनपुट
- चार I2C-नियंत्रित लाभ विकल्प
- कम मूल्य वाले एसी-कपलिंग कैपेसिटर के लिए उच्च इनपुट प्रतिबाधा
ऑडियो आउटपुट
- समानांतर बीटीएल (पीबीटीएल) के विकल्प के साथ चार-चैनल ब्रिज-टाईड लोड (बीटीएल)
- 2.1 मेगाहर्ट्ज तक आउटपुट स्विचिंग आवृत्ति
- 27 W, 10% THD 14.4V पर 4Ω में
- 45W, 10% THD 14.4V पर 2Ω में
- 85W, 10% THD 14.4V PBTL पर 1Ω में
ऑडियो प्रदर्शन
- THD+N < 0.01%
- 42μVRMS आउटपुट शोर
- -90dB क्रॉसटॉक
भार निदान
- आउटपुट खुला और शॉर्ट लोड
- आउटपुट-टू-बैटरी या ग्राउंड शॉर्ट्स
- लाइन आउटपुट का पता लगाना 6kΩ तक
- इनपुट घड़ी के बिना चलता है
सुरक्षा सुविधाएँ
- आउटपुट करंट लिमिटिंग
- आउटपुट शॉर्ट प्रोटेक्शन
- 40V लोड डंप
- आकस्मिक खुले मैदान और शक्ति सहिष्णु
- डीसी ऑफसेट सुरक्षा
- अति ताप संरक्षण
- अंडरवोल्टेज और ओवरवोल्टेज सुरक्षा
सामान्य परिचालन
- 4.5V से 18V तक की आपूर्ति वोल्टेज
- 4 पता विकल्पों के साथ I2C नियंत्रण
- क्लिप डिटेक्शन और थर्मल फोल्डबैक
आवेदन
- ऑटोमोबाइल हेड यूनिट
- ऑटोमोबाइल बाहरी एम्पलीफायर मॉड्यूल
