उत्पाद विवरण:
|
| भाग संख्या: | ISZ053N08NM6 | एफईटी प्रकार: | n- चैनल |
|---|---|---|---|
| तकनीकी: | MOSFET (धातु ऑक्साइड) | ड्रेन टू सोर्स वोल्टेज (Vdss): | 80 वी |
| वर्तमान - सतत नाली (आईडी) @ 25 डिग्री सेल्सियस: | 14.2ए (टीए), 90ए (टीसी) | ड्राइव वोल्टेज (अधिकतम आरडीएस चालू, न्यूनतम आरडीएस चालू): | 8 वी, 10 वी |
| प्रमुखता देना: | 80V ड्रेन टू सोर्स वोल्टेज पावर MOSFET,एन-चैनल एमओएसएफईटी ट्रांजिस्टर,OptiMOS™ 6 प्रौद्योगिकी इंटीग्रेटेड सर्किट चिप |
||

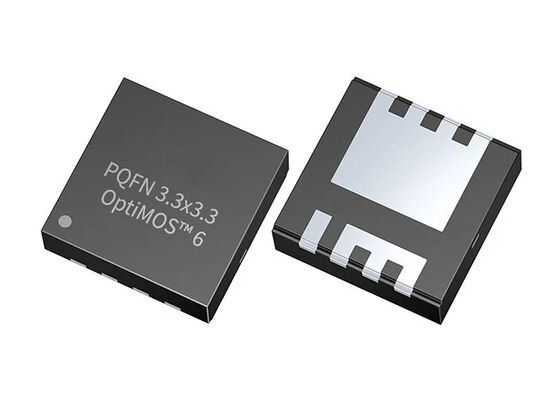

ISZ053N08NM6 OptiMOSTM 6 80V नवीनतम पावर MOSFET तकनीक का प्रतिनिधित्व करता है, जो एक व्यापक पोर्टफोलियो पेशकश के साथ नए उद्योग बेंचमार्क प्रदर्शन को स्थापित करता है।इनफिनियन की उन्नत पतली वेफर तकनीक प्रदर्शन में महत्वपूर्ण सुधार की अनुमति देती है, जिसमें PQFN 3.3x3.3 पैकेजों में >28% कम RDS ((on) और ~40% बेहतर FOM शामिल हैं।
प्रदर्शन में वृद्धि से थर्मल डिजाइन में आसानी होती है और समानांतर आवश्यकताओं में कमी आती है, जिसके परिणामस्वरूप प्रणाली की दक्षता बढ़ जाती है, बिजली घनत्व बढ़ जाती है और समग्र प्रणाली लागत में कमी आती है।Infineon का OptiMOSTM 6 80V परिवार दूरसंचार सहित उच्च आवृत्ति स्विचिंग अनुप्रयोगों के लिए आदर्श है, सर्वर, और सौर प्रणालियों, और प्रदर्शन में सुधार के लिए धन्यवाद, बैटरी संचालित अनुप्रयोगों और बैटरी प्रबंधन प्रणालियों (बीएमएस) में भी उपयोग किया जा सकता है।
| पैरामीटर | मूल्य |
|---|---|
| स्रोत के लिए नाली वोल्टेज (वीडीएस) | 80 वी |
| वर्तमान - निरंतर निकासी (Id) @ 25°C | 14.2A (Ta), 90A (Tc) |
| ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन) | 8V, 10V |
| आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस | 5.3mOhm @ 20A, 10V |
| Vgs(th) (अधिकतम) @ Id | 3.5V @ 36μA |
| गेट चार्ज (Qg) (अधिकतम) @ Vgs | 25 एनसी @ 10 वी |
| वीजीएस (अधिकतम) | ±20V |
| इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस | 1800 पीएफ @ 40 वी |
| शक्ति विसर्जन (अधिकतम) | 2.5W (Ta), 100W (Tc) |
| ऑपरेटिंग तापमान | -55°C ~ 175°C (TJ) |
| भाग संख्या | पैकेज |
|---|---|
| STO47N60M6 | 8-पावरएसएफएन |
| SCT060HU75G3AG | HU3PAK |
| STH60N099DM9-2AG | H2PAK-2 |
| TSB182IYST | 8-MiniSO |
| TSZ151ICT | SOT-323-5 |
| TSB624IYPT | 14-TSSOP |
| TSZ151IYCT | SOT-323-5 |
| TSB514IYPT | 14-TSSOP |
| LM2902BYPT | 14-TSSOP |
| TSL6002IST | 8-MiniSO |
| TSB512IDT | 8-एसओआईसी |
| TSB622IDT | 8-एसओआईसी |
| TSL6202IST | 8-MiniSO |
| LM2902YQ5T | 16-QFN |
| LM2904BYDT | 8-एसओआईसी |
| LM2903BYPT | 8-TSSOP |
| LM2904YQ6T | 8-डीएफएन |
| LM2903WST | 8-MiniSO |
| TSB182IDT | 8-एसओआईसी |
| TSB182IYDT | 8-एसओआईसी |
| TSB624IDT | 14-एसओआईसी |
| TSB624IYDT | 14-एसओआईसी |
| FDA903S-6DT | 32-VFQFPN |
| FDA803S-6DT | 32-VFQFPN |
| LM2904HYPT | 8-TSSOP |
| TSV794IYPT | 14-TSSOP |
| TSV774IPT | 14-TSSOP |
| TSV794IPT | 14-TSSOP |
| TSL6001ICT | एससी-70-5 |
| TSL6004IPT | 14-TSSOP |
