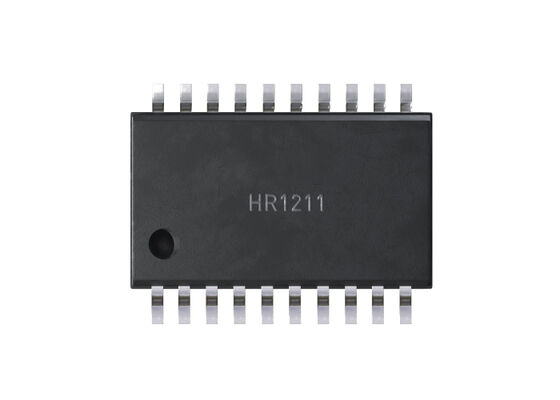

HR1211GY एकीकृत सर्किट चिप बहु-मोड पीएफसी और वर्तमान मोड एलएलसी नियंत्रक प्रोग्रामेबल श्रव्य शोर में कमी नियंत्रण के साथ

HR1211GY एक मल्टी-मोड PFC और वर्तमान मोड LLC कॉम्बो कंट्रोलर है जिसे UART इंटरफेस के माध्यम से कॉन्फ़िगर किया जा सकता है। बिजली की बचत तकनीक पूरी ऑपरेटिंग रेंज में अनुकूलित दक्षता प्राप्त करने में मदद करती है।

पीएफसी नियंत्रक एक पेटेंट, डिजिटल औसत वर्तमान नियंत्रण योजना का उपयोग करता है हाइब्रिड सीसीएम/डीसीएम संचालन प्राप्त करने के लिए। भारी भार के तहत,सीसीएम पीक एमओएसएफईटी धारा को कम करता है ताकि नियंत्रक का उपयोग व्यापक भार सीमा में किया जा सके. हल्के भार के तहत, डीसीएम बेहतर दक्षता के लिए स्विचिंग आवृत्ति को कम करता है। बस्ट मोड में कॉन्फ़िगर करने योग्य, डिजिटल सॉफ्ट स्विचिंग है जो प्रकाश-भार दक्षता और श्रव्य शोर दोनों को बेहतर बनाता है।

वर्तमान मोड नियंत्रण को एलएलसी चरण में अच्छी स्थिरता और त्वरित प्रतिक्रिया प्राप्त करने के लिए लागू किया जाता है। विभिन्न भार स्थितियों के आधार पर तीन संचालन मोड लागू किए जाते हैंः स्थिर स्थिति, स्किप,और फट मोडयह विभिन्न भार स्थितियों को स्वतंत्र रूप से दक्षता के लिए अनुकूलित करने की अनुमति देता है।आवृत्ति नियंत्रित फट मोड स्विचिंग शक्ति हानि और श्रव्य शोर दोनों को कम करने के लिए लागू किया जाता हैएडाप्टिव डेड-टाइम एडजस्टमेंट (एडीटीए) और कैपेसिटिव मोड प्रोटेक्शन (सीएमपी) को भी कैपेसिटिव मोड ऑपरेशन के बिना शून्य-वोल्टेज स्विचिंग (जेडवीएस) की गारंटी देने के लिए लागू किया जाता है।

एचआर1211जीवाई में स्टार्टअप के लिए एक आंतरिक, उच्च वोल्टेज के वर्तमान स्रोत है, जिसका अर्थ है कि पारंपरिक स्टार्टअप प्रतिरोध या बाहरी सर्किट की आवश्यकता नहीं है।उच्च वोल्टेज (एचवी) वर्तमान स्रोत एक एक्स-कंडेसिटर डिस्चार्ज के रूप में लागू किया जा सकता है जब एसी इनपुट ड्रॉपआउट में है, इसलिए एक संधारित्र प्रतिरोध की आवश्यकता नहीं है।

सुरक्षा में थर्मल शटडाउन (टीएसडी), पीएफसी ओपन-लूप सुरक्षा (ओएलपी), ओवर-वोल्टेज सुरक्षा (ओवीपी), ओवर-करंट लिमिट (ओसीएल) और एलएलसी ओवर-करंट सुरक्षा (ओसीपी), एसओ पिन सुरक्षा,और ओवर पावर प्रोटेक्शन (ओपीपी).
