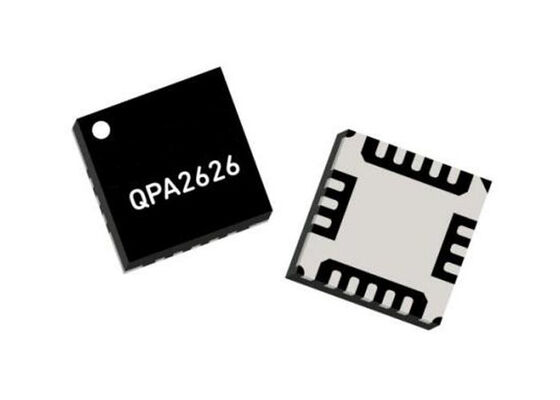

QPA2626 वायरलेस कम्युनिकेशन मॉड्यूल 17GHz से 22GHz तक GaAs कम शोर एम्पलीफायर QFN16
QPA2626 एक पैकेज, उच्च प्रदर्शन कम शोर एम्पलीफायर Qorvo के उत्पादन 90nm pHEMT (QPHT09) प्रक्रिया पर निर्मित है।यह मॉड्यूल 25 डीबी कम संकेत लाभ और 20 डीबीएम के पी 1 डीबी प्रदान करता है, जबकि 1.3 डीबी और -55 डीबीसी (पौट = 0 डीबीएम/टोन पर) के आईएम 3 स्तर के शोर के आंकड़े का समर्थन करता है।
एक कॉम्पैक्ट 4 मिमी x 4 मिमी प्लास्टिक ओवरमोल्ड QFN में पैक किया गया, QPA2626 को आसान हैंडलिंग और सरल सिस्टम एकीकरण के लिए दोनों I / O पोर्टों पर एकीकृत DC ब्लॉक कैपेसिटर के साथ 50 ओम तक मेल खाता है।
विनिर्देश
| पैरामीटर |
मूल्य |
| आवृत्ति सीमा |
17GHz ~ 22GHz |
| पी1डीबी |
20dBm |
| लाभ |
25dB |
| शोर का आंकड़ा |
1.3dB |
| आरएफ प्रकार |
सामान्य उद्देश्य |
| आपूर्ति वोल्टेज |
3.5V |
| आपूर्ति करंट |
90 एमए |
| परीक्षण आवृत्ति |
17GHz ~ 22GHz |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
16-VQFN एक्सपोजर पैड |
प्रमुख विशेषताएं
- आवृत्ति सीमाः 17 से 22 गीगाहर्ट्ज
- शोर का आंकड़ाः 1.3 डीबी (सामान्य)
- सिग्नल का छोटा लाभः 25 डीबी (सामान्य)
- P1dB: 20 dBm (सामान्य)
- IM3: -55 dBc (सामान्य) (Pout=0 dBm/टोन)
- पूर्वाग्रहः वीडी = 3.5 वी, आईडीक्यू = 90 एमए, वीजी = -0.46 वी (सामान्य)
- प्लास्टिक के ओवरमॉल्ड पैकेज
- पैकेज के आयामः 4.0 x 4.0 x 0.85 मिमी
आवेदन
- बिंदु से बिंदु संचार
- उपग्रह संचार (Satcom)
- ईडब्ल्यू सिग्नल जामर
- ईडब्ल्यू डिजिटल रिसीवर
- मल्टी-बैंड वीएसएटी
- रिपीटर / बूस्टर / डीएएस
