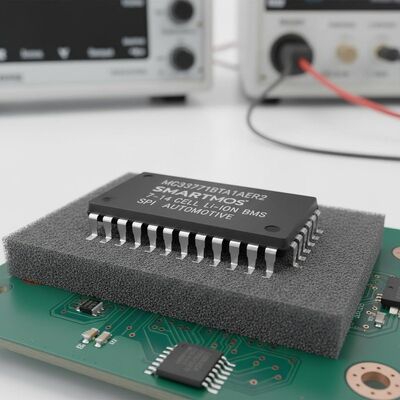

MC33771BTA1AER2 SMARTMOS लिथियम-आयन बैटरी सेल नियंत्रक आईसी
MC33771BTA1AER2 एक SMARTMOS लिथियम आयन बैटरी सेल नियंत्रक आईसी है जो हाइब्रिड इलेक्ट्रिक वाहनों (HEV) और इलेक्ट्रिक वाहनों (EV) सहित ऑटोमोटिव अनुप्रयोगों के लिए डिज़ाइन किया गया है,साथ ही औद्योगिक अनुप्रयोगों जैसे ऊर्जा भंडारण प्रणाली (ईएसएस) और निर्बाध बिजली आपूर्ति प्रणाली (यूपीएस).
यह आईसी अंतर सेल वोल्टेज और वर्तमान के एडीसी रूपांतरण करता है, साथ ही बैटरी कोलम्ब गिनती और तापमान माप करता है।डेटा को संसाधित करने के लिए एक माइक्रोकंट्रोलर के लिए सीरियल पेरिफेरल इंटरफेस (एसपीआई) या ट्रांसफार्मर आइसोलेशन (टीपीएल) के माध्यम से डिजिटल रूप से प्रेषित किया जाता है.
विनिर्देश
| कार्य |
बैटरी सेल नियंत्रक |
| बैटरी रसायन |
लिथियम आयन |
| कोशिकाओं की संख्या |
7 ~ 14 |
| दोष संरक्षण |
ओवर/अंडर वोल्टेज |
| इंटरफेस |
एसपीआई |
| ऑपरेटिंग तापमान |
-40°C ~ 105°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
64-LQFP एक्सपोजर पैड |
| आपूर्तिकर्ता उपकरण पैकेज |
64-LQFP (10x10) |
प्रमुख विशेषताएं
- 9.6 V ≤ VPWR ≤ 63 V ऑपरेशन, 75 V ट्रांजिट
- 7 से 14 कोशिकाओं का प्रबंधन
- पृथक 2.0 एमबीपीएस अंतर संचार या 4.0 एमबीपीएस एसपीआई
- आरंभ पर पता करने योग्य
- 0.8 एमवी अधिकतम कुल वोल्टेज माप त्रुटि
- कुलोन की गिनती के साथ समन्वित सेल वोल्टेज/वर्तमान माप
- कुल स्टैक वोल्टेज माप
- सात GPIO/तापमान सेंसर इनपुट
- 5.0 V 5.0 mA reference supply output पर
- स्वचालित ओवर/निम्न वोल्टेज और तापमान का पता लगाने योग्य गलती पिन के लिए रूट
- एकीकृत स्लीप मोड ओवर/अंडर वोल्टेज और तापमान निगरानी
- डायग्नोस्टिक के साथ 300 एमए पैसिव सेल बैलेंसिंग
- गर्म प्लग सक्षम
- आंतरिक और बाह्य दोषों का पता लगाना, जिसमें खुली लाइनें, शॉर्ट्स और रिसाव शामिल हैं
- आईएसओ 26262 को समर्थन देने के लिए डिज़ाइन किया गया है, जो एएसआईएल डी सुरक्षा प्रणाली तक है
- अधिकतम छह कोशिकाओं के लिए MC33772 के साथ पूरी तरह संगत
आवेदन
• ऑटोमोबाइल: 48 वी और उच्च वोल्टेज बैटरी पैक
• ई-बाइक, ई-स्कूटर
• ऊर्जा भंडारण प्रणाली
• निर्बाध विद्युत आपूर्ति (UPS)
