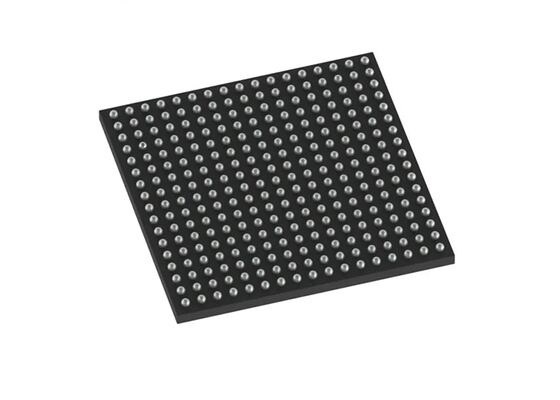

S32K396NHT1MJBS माइक्रोकंट्रोलर MCU
32-बिट 320MHz ARM कॉर्टेक्स-एम7 S32K396 माइक्रोकंट्रोलर
उत्पाद का अवलोकन
S32K396NHT1MJBS एक विशेष रूप से निर्मित माइक्रोकंट्रोलर है जो विद्युत वाहनों (ईवी) की विकसित जरूरतों को पूरा करता है जिसमें प्रदर्शन, एकीकरण, नेटवर्किंग, सुरक्षा,और कार्यात्मक सुरक्षा क्षमताएं.
यह माइक्रोकंट्रोलर एक छह-चरण या दो तीन-चरण मोटर्स को 200 kHz से अधिक नियंत्रण लूप द्वारा नियंत्रित करने के लिए पर्याप्त कंप्यूटिंग शक्ति प्रदान करता है,साथ ही साथ एआई/एमएल एल्गोरिदम या अन्य निगरानी अनुप्रयोगों को होस्ट करते हुए. It enables remote smart actuation applications using Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs through ASIL D software resolver and analog integration.
तकनीकी विनिर्देश
| विनिर्देश |
विवरण |
| कोर प्रोसेसर |
ARM® Cortex®-M7 |
| कोर का आकार |
32-बिट क्वाड-कोर |
| गति |
320MHz |
| कनेक्टिविटी |
CANbus, I2C, QSPI, SPI, UART/USART |
| परिधीय उपकरण |
डीएमए, आई2एस, डब्ल्यूडीटी |
| I/O की संख्या |
209 |
| प्रोग्राम मेमोरी का आकार |
6MB (6M x 8) |
| प्रोग्राम मेमोरी प्रकार |
फ्लैश |
| EEPROM का आकार |
128K x 8 |
| रैम का आकार |
800K x 8 |
| वोल्टेज आपूर्ति |
2.7V ~ 5.5V |
| डेटा कन्वर्टर्स |
A/D 69x12b SAR, सिग्मा-डेल्टा |
| ऑसिलेटर प्रकार |
बाहरी |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C (TA) |
| ग्रेड |
मोटर वाहन |
प्रमुख विशेषताएं
- 320 मेगाहर्ट्ज पर चलने वाले तीन Arm® Cortex®-M7 कोर तक
- एक लॉकस्टेप कोर जोड़ी
- दो स्प्लिट-लॉक कॉन्फ़िगर करने योग्य कोर
- 320 मेगाहर्ट्ज पर चलने वाले दो मोटर नियंत्रण सह-प्रोसेसर (केवल S32K39-36)
- प्रोग्राम करने योग्य कूलफ्लक्सTM डीएसपी 160 मेगाहर्ट्ज पर चल रहा है
- समय-संवेदनशील नेटवर्क (टीएसएन) समर्थन (10/100 एमबीपीएस) के साथ एक ईथरनेट इंटरफ़ेस
- एमसीयू के बीच मेमोरी साझा करने के लिए एक ज़िपवायर उच्च गति इंटरफ़ेस
- छह CAN / CAN FD
- चार LIN / UART
- दो I2C
- आठ चैनल FlexIO UART, I2C, SPI, I2S, SENT, PWM का अनुकरण
- छह एसपीआई
- एक माइक्रोसेकंड चैनल (MSC)
- आईएसओ 26262 से लेकर एएसआईएल डी
- इन्वर्टर अनुप्रयोगों के लिए संदर्भ में सुरक्षा अवधारणा
- हार्डवेयर दोष संग्रह इकाई
- सुरक्षा प्रलेखन और सुरक्षित आश्वासन समुदाय का समर्थन
लक्षित अनुप्रयोग
- ऑटोमोटिव सिस्टम
- बैटरी प्रबंधन प्रणाली (बीएमएस)
- इलेक्ट्रिक वाहन (ईवी) ट्रैक्शन इन्वर्टर
- हाइब्रिड इलेक्ट्रिक वाहन (HEV) अनुप्रयोग
संगत भाग संख्याएँ
| भाग संख्या |
पैकेज |
| 5AGZME7K3F40C4G | 1517-बीबीजीए |
| 5AGZME3H2F35I3LG | 1152-बीबीजीए |
| 5AGZME5K3F40I4G | 1517-बीबीजीए |
| 5AGZME5K2F40C3G | 1517-बीबीजीए |
| 1SG085HN3F43E1VG | 1760-बीबीजीए |
| 1ST040EH1F35I2LG | 1152-बीबीजीए |
| 1SG110HN3F43I3VG | 1760-बीबीजीए |
| 1SG110HN3F43E2VG | 1760-बीबीजीए |
| 1SG110HN3F43E2VGS1 | 1760-बीबीजीए |
| 1SD110PJ3F43E3VG | 1760-बीबीजीए |
| 1SG085HN3F43I2VG | 1760-बीबीजीए |
| 1SG085HN2F43E2VG | 1760-बीबीजीए |
| 5AGTFD7K3F40I3G | 1517-बीबीजीए |
| 1SG085HN3F43E2LG | 1760-बीबीजीए |
| 1SG166HN3F43E3VG | 1760-बीबीजीए |
| 1SG165HN3F43E3VG | 1760-बीबीजीए |
| 1SG085HN3F43E3XG | 1760-बीबीजीए |
| 5AGZME7K3F40I4G | 1517-बीबीजीए |
| 5AGZME7K2F40C3G | 1517-बीबीजीए |
| 5AGZME5K2F40I3LG | 1152-बीबीजीए |
| 1SG110HN3F43E1VG | 1760-बीबीजीए |
| 1SG085HN3F43I1VG | 1760-बीबीजीए |
| 1SG085HN1F43E2VG | 1760-बीबीजीए |
| 1SG085HN2F43E1VG | 1760-बीबीजीए |
| 1SG110HN3F43I2VG | 1760-बीबीजीए |
| 1SG110HN2F43E2VG | 1760-बीबीजीए |
| 1SD110PJ3F43I3VG | 1760-बीबीजीए |
| 1SG085HN2F43I2VG | 1760-बीबीजीए |
| 5AGZME7H2F35I3LG | 1152-बीबीजीए |
| 1SG110HN3F43E2LG | 1760-बीबीजीए |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या आपके उत्पाद मूल हैं?
एकः हाँ, सभी उत्पादों मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
उत्तर: हम आईएसओ 9001:2015 प्रमाणित कंपनी और ईआरएआई के सदस्य हैं।
प्रश्नः क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?
एकः हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है।
प्रश्न: मेरा आदेश कैसे भेजें? क्या यह सुरक्षित है?
एकः हम एक्सप्रेस का उपयोग करने के लिए जहाज, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस. हम भी अपने सुझाए गए फारवर्डर का उपयोग कर सकते हैं.उत्पादों अच्छी पैकिंग में हो जाएगा और सुरक्षा सुनिश्चित और हम अपने आदेश के लिए उत्पाद क्षति के लिए जिम्मेदार हैं.
प्रश्न: लीड टाइम के बारे में क्या?
एकः हम 5 कार्य दिवसों के भीतर स्टॉक भागों जहाज कर सकते हैं. अगर स्टॉक के बिना, हम अपने आदेश मात्रा के आधार पर आप के लिए नेतृत्व समय की पुष्टि करेंगे.
