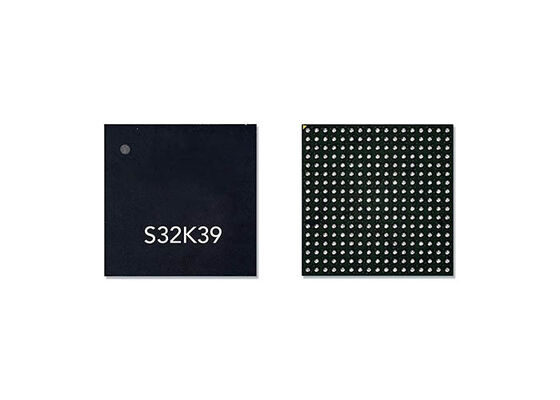

S32K396EHT1MJBS माइक्रोकंट्रोलर MCU
विद्युतीकरण अनुप्रयोगों के लिए 320MHz ARM कॉर्टेक्स M7 माइक्रोकंट्रोलर
उत्पाद का अवलोकन
S32K396EHT1MJBS एक विशेष रूप से इलेक्ट्रिक वाहन (EV) अनुप्रयोगों के लिए डिज़ाइन किया गया एक मिक्रोकंट्रोलर है, जो प्रदर्शन, एकीकरण, नेटवर्किंग,सुरक्षा, और कार्यात्मक सुरक्षा क्षमताएं।
प्रमुख क्षमताएँ
यह माइक्रोकंट्रोलर 200 kHz से अधिक नियंत्रण लूप का उपयोग करके एक छह-चरण या दो तीन-चरण मोटर्स को नियंत्रित करने के लिए पर्याप्त कंप्यूटिंग शक्ति प्रदान करता है,साथ ही साथ एआई/एमएल एल्गोरिदम या अन्य निगरानी अनुप्रयोगों को होस्ट करते हुए. It supports remote smart actuation applications through Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs with ASIL D software resolver and analog integration.
तकनीकी विनिर्देश
| श्रृंखला | S32K396 |
| घुड़सवार शैली | एसएमडी/एसएमटी |
| पैकेज / मामला | BGA-289 |
| कोर | एआरएम कॉर्टेक्स एम7 |
| प्रोग्राम मेमोरी का आकार | 6 एमबी |
| डेटा बस चौड़ाई | 32 बिट |
| एडीसी संकल्प | 12 बिट |
| अधिकतम घड़ी आवृत्ति | 320 मेगाहर्ट्ज |
| आई/ओ की संख्या | 237 आई/ओ |
| डेटा रैम आकार | 800 केबी |
| आपूर्ति वोल्टेज - मिनट | 2.97 वी |
| आपूर्ति वोल्टेज - अधिकतम | 5.5 वी |
| न्यूनतम संचालन तापमान | -40°C |
| अधिकतम परिचालन तापमान | +125°C |
| डीएसी संकल्प | 8 बिट |
| डेटा रैम प्रकार | रैम |
| इंटरफ़ेस प्रकार | I2C, SPI, UART |
| नमी के प्रति संवेदनशील | हाँ |
| एडीसी चैनलों की संख्या | 69 चैनल |
| ऑपरेटिंग आपूर्ति वोल्टेज | 3.3 वी, 5 वी |
उन्नत विशेषताएं
- गणनाः320 मेगाहर्ट्ज पर चलने वाले तीन Arm® Cortex®-M7 कोर तक, एक लॉकस्टेप कोर जोड़ी, दो स्प्लिट-लॉक कॉन्फ़िगर करने योग्य कोर, 320 मेगाहर्ट्ज पर चलने वाले दो मोटर कंट्रोल कोप्रोसेसर (केवल S32K39-36)प्रोग्राम करने योग्य CoolFluxTM डीएसपी 160 मेगाहर्ट्ज पर चल रहा है
- मेमोरी:ईसीसी के साथ 4 एमबी या 6 एमबी एम्बेडेड फ्लैश मेमोरी, 800 केबी एसआरएएम तक
- स्मार्ट टाइमर:दो eFlexPWM (12 ch) NanoEdge (8 ch), एक eMIOS (24 ch), दो लॉजिक कंट्रोल यूनिट (LCU) के साथ
- एनालॉग-टू-डिजिटल:सात एसएआर-एडीसी (69 बाहरी एनालॉग इनपुट तक), चार सिग्मा-डेल्टा एडीसी, दो साइन वेव जनरेटर (एसडब्ल्यूजी), दो एनालॉग तुलनाकर्ता
लक्षित अनुप्रयोग
- ऑटोमोटिव सिस्टम
- बैटरी प्रबंधन प्रणाली (बीएमएस)
- इलेक्ट्रिक वाहन (ईवी) ट्रैक्शन इन्वर्टर
- हाइब्रिड इलेक्ट्रिक वाहन (HEV) अनुप्रयोग
संगत उत्पाद संस्करण
| भाग संख्या | पैकेज |
|---|
| AGIB023R31B1I1V | 3184-बीजीए |
| AGIB019R18A1E2VB | 1805-बीजीए |
| AGIB019R31B1E1VB | 3184-बीजीए |
| AGIB022R29A2E3V | 2957-BFBGA |
| AGIB022R29A2I2VB | 2957-बीजीए |
| AGID019R18A2I3E | 1805-बीजीए |
| AGID019R31B2E2V | 3184-बीजीए |
| AGID019R31B2E3E | 3184-बीजीए |
| AGID019R31B2E3V | 3184-बीजीए |
| AGID023R18A1I1V | 1805-बीबीजीए |
| AGID023R31B2I2VB | 3184-बीजीए |
| AGFB023R24C2E3E | 2340-बीएफबीजीए |
| AGFD023R25A2E3E | 2581-FBGA |
| AGFB008R24D2E3V | 2340-बीएफबीजीए |
| AGIB027R31B2I2V | 3184-बीजीए |
| QPB9850TR7 | एलजीए-16 |
| QPM0106 | डीएफएन-10 |
| QPL1818TR13 | QFN-16 |
| DW3120TR13 | WLCSP-52 |
| QPC2511SR | QFN |
| QPF4216BTR13 | एलजीए-24 |
| RFSA3613TR7 | QFN-16 |
| RFSA3513TR7 | QFN-16 |
| QPA4536TR7 | QFN-28 |
| TGP2108-SM | QFN-24 |
| CMD249P5 | QFN-32 |
| QPM1002SR | QFN-24 |
| CMD273P3 | QFN-12 |
| TGS2355-SM | QFN-32 |
| CMD244K5 | QFN-32 |
अक्सर पूछे जाने वाले प्रश्न
क्या आपके उत्पाद मूल हैं?
हां, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
आपके पास कौन से प्रमाण पत्र हैं?
हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सदस्य हैं।
क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं. नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है.
मेरा ऑर्डर कैसे भेजें? क्या यह सुरक्षित है?
हम जहाज के लिए एक्सप्रेस का उपयोग करते हैं, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फॉरवर्डर का भी उपयोग कर सकते हैं।उत्पादों अच्छी पैकिंग में हो जाएगा और सुरक्षा सुनिश्चित और हम अपने आदेश के लिए उत्पाद क्षति के लिए जिम्मेदार हैं.
नेतृत्व समय के बारे में क्या?
हम 5 कार्य दिवसों के भीतर स्टॉक पार्ट्स भेज सकते हैं. यदि स्टॉक नहीं है, तो हम आपके आदेश की मात्रा के आधार पर आपके लिए लीड समय की पुष्टि करेंगे.
