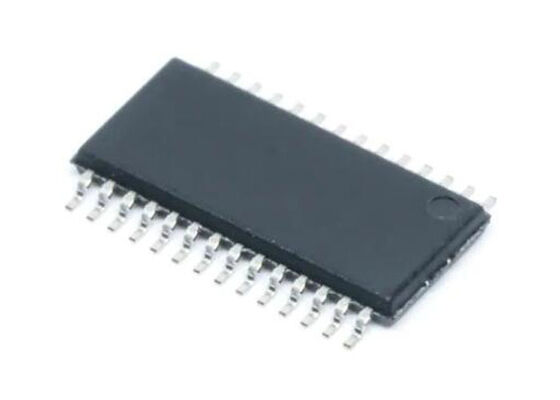

DRV8313PWPR एकीकृत सर्किट चिप
HTSSOP28 पैकेज में 3-चरण आधा पुल मोटर ड्राइवर आईसी
उत्पाद का अवलोकन
DRV8313PWPR तीन व्यक्तिगत रूप से नियंत्रित अर्ध-एच-ब्रिज ड्राइवरों को प्रदान करता है जो तीन चरण ब्रशलेस डीसी मोटर अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। यह बहुमुखी आईसी सोलेनोइड्स या अन्य भारों को भी चला सकता है,प्रत्येक आउटपुट चैनल के साथ एक 1/2-एच-ब्रिज कॉन्फ़िगरेशन में एन-चैनल पावर MOSFETs और स्वतंत्र बाहरी करंट सेंसिंग के लिए समर्पित ग्राउंड टर्मिनलों के साथ.
तकनीकी विनिर्देश
| कार्य |
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज |
| आउटपुट कॉन्फ़िगरेशन |
आधा पुल (3) |
| इंटरफेस |
समानांतर |
| प्रौद्योगिकी |
पावर एमओएसएफईटी |
| आवेदन |
सामान्य उद्देश्य |
| वोल्टेज - आपूर्ति |
8V ~ 60V |
| वोल्टेज - भार |
8V ~ 60V |
| ऑपरेटिंग तापमान |
-40°C ~ 150°C (TJ) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
28-PowerTSSOP (0.173", 4.40 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
28-HTSSOP |
प्रमुख विशेषताएं
- ट्रिपल 1/2-एच ब्रिज ड्राइवर आईसी 3-चरण ब्रशलेस डीसी मोटर्स, सोलेनोइड्स और ब्रश किए गए डीसी मोटर्स के लिए
- उच्च-प्रवाह ड्राइव क्षमताः 2.5-ए पीक
- कम एमओएसएफईटी ऑन-प्रतिरोध
- स्वतंत्र 1/2-एच-ब्रिज नियंत्रण
- वर्तमान सीमा या अन्य कार्यों के लिए गैर-प्रतिबद्ध तुलनाकर्ता
- अंतर्निहित 3.3-V 10-mA एलडीओ नियामक
- 8-वोल्ट से लेकर 60-वोल्ट तक के ऑपरेटिंग आपूर्ति-वोल्टेज रेंज
- स्टैंडबाय ऑपरेशन के लिए स्लीप मोड
- छोटा पैकेज और पदचिह्नः 28-पिन HTSSOP (PowerPADTM पैकेज)
आवेदन
कैमरा गिंबल, एचवीएसी मोटर्स, कार्यालय स्वचालन मशीनें, कारखाना स्वचालन और रोबोटिक्स
