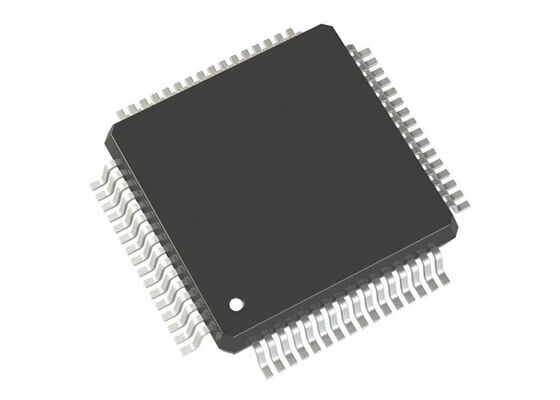

MC56F84789VLL माइक्रोकंट्रोलर MCU
उच्च गति 32-बिट 100MHz एकल चिप डिजिटल सिग्नल नियंत्रक
उत्पाद का अवलोकन
MC56F84789VLL एक 32-बिट डीएसपी कोर पर आधारित है, जो एक उच्च गति डिजिटल सिग्नल नियंत्रक के रूप में कार्य करता है जो असाधारण सटीकता, संवेदन और नियंत्रण क्षमताएं प्रदान करता है।यह कुशल डिजिटल शक्ति रूपांतरण और उन्नत मोटर नियंत्रण अनुप्रयोगों के लिए अनुकूलित है, उन्नत उच्च गति और उच्च सटीकता वाले परिधीय उपकरणों के साथ।
तकनीकी विनिर्देश
| कोर प्रोसेसर |
56800EX |
| कोर का आकार |
32-बिट |
| गति |
100MHz |
| कनेक्टिविटी |
CANbus, I2C, LINbus, SCI, SPI |
| परिधीय उपकरण |
ब्राउन आउट डिटेक्ट/रीसेट, डीएमए, एलवीडी, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी |
| I/O की संख्या |
86 |
| प्रोग्राम मेमोरी का आकार |
256KB (256K x 8) |
| प्रोग्राम मेमोरी प्रकार |
फ्लैश |
| EEPROM का आकार |
2K x 8 |
| रैम का आकार |
32K x 8 |
| वोल्टेज आपूर्ति |
3V ~ 3.6V |
| डेटा कन्वर्टर्स |
A/D 16x12b, 16x16b; D/A 1x12b |
| ऑसिलेटर प्रकार |
आंतरिक |
| ऑपरेटिंग तापमान |
-40°C ~ 105°C (TA) |
प्रमुख विशेषताएं
- 100 मेगाहर्ट्ज़/100 एमआईपीएस 32-बिट डीएसपी कोर
- डायरेक्ट मेमोरी एक्सेस (DMA) नियंत्रक के साथ 64 KB से 256 KB फ्लैश मेमोरी लचीलापन
- एकल-चक्र गणितीय गणनाएँ, अंशगणितीय समर्थन और समानांतर चाल
- इनपुट कैप्चर के साथ 24 पीडब्ल्यूएम चैनलों तक
- 312 पिको सेकंड के रिज़ॉल्यूशन के साथ हाई-रिज़ॉल्यूशन पीडब्ल्यूएम
- 2x 12-बिट हाई स्पीड (एचएस) एडीसी 3.3 एमएसपीएस रिज़ॉल्यूशन के साथ
- 1 एमएसपीएस रिज़ॉल्यूशन के साथ 1x 16-बिट एडीसी
- सिस्टम घटना पहचान और पीडब्ल्यूएम बंद करने के लिए एकीकृत 6-बिट डीएसी के साथ 4 एनालॉग तुलनाकर्ता
- ऑटो वेवफॉर्म जनरेशन के साथ 12 बिट डीएसी
- विभिन्न संचार परिधीय उपकरण: 3 QSCI; 3 QSPI; 2 I2C/SMBus; 1 FlexCAN
आवेदन
- औद्योगिक नियंत्रण
- घरेलू उपकरण
- स्मार्ट सेंसर
- अग्नि और सुरक्षा प्रणाली
- स्विच मोड बिजली आपूर्ति और बिजली प्रबंधन
- निर्बाध विद्युत आपूर्ति (UPS)
- सौर और पवन ऊर्जा जनरेटर
- पावर मीटरिंग
- मोटर नियंत्रण (ACIM, BLDC, PMSM, SR, स्टेपर)
- हाथ से चलने वाले बिजली के औजार
- सर्किट ब्रेकर
- चिकित्सा उपकरण/उपकरण
- उपकरण
- प्रकाश व्यवस्था
वैकल्पिक भाग संख्याएँ
| भाग संख्या |
पैकेज |
| AGIB023R31B1I1V |
3184-बीजीए |
| AGIB019R18A1E2VB |
1805-बीजीए |
| AGIB019R31B1E1VB |
3184-बीजीए |
| AGIB022R29A2E3V |
2957-BFBGA |
| AGIB022R29A2I2VB |
2957-बीजीए |
| AGID019R18A2I3E |
1805-बीजीए |
| AGID019R31B2E2V |
3184-बीजीए |
| AGID019R31B2E3E |
3184-बीजीए |
| AGID019R31B2E3V |
3184-बीजीए |
| AGID023R18A1I1V |
1805-बीबीजीए |
| AGID023R31B2I2VB |
3184-बीजीए |
| AGFB023R24C2E3E |
2340-बीएफबीजीए |
| AGFD023R25A2E3E |
2581-FBGA |
| AGFB008R24D2E3V |
2340-बीएफबीजीए |
| AGIB027R31B2I2V |
3184-बीजीए |
| QPB9850TR7 |
एलजीए-16 |
| QPM0106 |
डीएफएन-10 |
| QPL1818TR13 |
QFN-16 |
| DW3120TR13 |
WLCSP-52 |
| QPC2511SR |
QFN |
| QPF4216BTR13 |
एलजीए-24 |
| RFSA3613TR7 |
QFN-16 |
| RFSA3513TR7 |
QFN-16 |
| QPA4536TR7 |
QFN-28 |
| TGP2108-SM |
QFN-24 |
| CMD249P5 |
QFN-32 |
| QPM1002SR |
QFN-24 |
| CMD273P3 |
QFN-12 |
| TGS2355-SM |
QFN-32 |
| CMD244K5 |
QFN-32 |
अक्सर पूछे जाने वाले प्रश्न
क्या आपके उत्पाद मूल हैं?
हां, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
आपके पास कौन से प्रमाण पत्र हैं?
हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सदस्य हैं।
क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं. नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है.
मेरा ऑर्डर कैसे भेजें? क्या यह सुरक्षित है?
हम जहाज के लिए एक्सप्रेस का उपयोग करते हैं, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फॉरवर्डर का भी उपयोग कर सकते हैं।उत्पादों अच्छी पैकिंग में हो जाएगा और सुरक्षा सुनिश्चित और हम अपने आदेश के लिए उत्पाद क्षति के लिए जिम्मेदार हैं.
नेतृत्व समय के बारे में क्या?
हम 5 कार्य दिवसों के भीतर स्टॉक पार्ट्स भेज सकते हैं. यदि स्टॉक नहीं है, तो हम आपके आदेश की मात्रा के आधार पर आपके लिए लीड समय की पुष्टि करेंगे.
