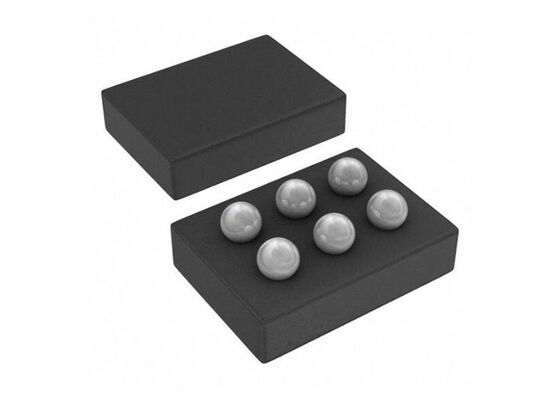

LMG1020YFFR इंटीग्रेटेड सर्किट चिप सिंगल चैनल लो-साइड गेट ड्राइवर DSBGA6
LMG1020YFFR एक सिंगल, लो-साइड ड्राइवर है जिसे विशेष रूप से LiDAR, टाइम-ऑफ़-फ़्लाइट सिस्टम, चेहरे की पहचान और लो-साइड ड्राइवरों की आवश्यकता वाले विभिन्न पावर कन्वर्टर्स सहित उच्च गति अनुप्रयोगों में GaN FET और लॉजिक-लेवल MOSFETs चलाने के लिए इंजीनियर किया गया है।
उत्पाद अवलोकन
LMG1020YFFR की डिज़ाइन सादगी 2.5 नैनोसेकंड की बेहद तेज़ प्रसार देरी और 1 नैनोसेकंड की न्यूनतम पल्स चौड़ाई को सक्षम बनाती है। ड्राइव की ताकत क्रमशः गेट और OUTH और OUTL के बीच बाहरी प्रतिरोधों को जोड़कर पुल-अप और पुल-डाउन दोनों किनारों के लिए स्वतंत्र रूप से समायोज्य है।
तकनीकी निर्देश
| पैरामीटर |
कीमत |
| प्रेरित विन्यास |
निम्न पक्ष |
| चैनल प्रकार |
अकेला |
| ड्राइवरों की संख्या |
1 |
| गेट का प्रकार |
MOSFET (एन-चैनल, पी-चैनल) |
| वोल्टेज - आपूर्ति |
4.75V ~ 5.25V |
| लॉजिक वोल्टेज - वीआईएल, वीआईएच |
1.8V, 1.7V |
| वर्तमान - पीक आउटपुट (स्रोत, सिंक) |
7ए, 5ए |
| इनपुट प्रकार |
उलटा, गैर उलटा |
| उत्थान/पतन का समय (प्रकार) |
375पीएस, 350पीएस |
| परिचालन तापमान |
-40°C ~ 125°C (TJ) |
| माउन्टिंग का प्रकार |
सतही माउंट |
| पैकेज/केस |
6-यूएफबीजीए, डीएसबीजीए |
| आपूर्तिकर्ता डिवाइस पैकेज |
6-डीएसबीजीए |
प्रमुख विशेषताऐं
- GaN और सिलिकॉन FET के लिए लो-साइड, अल्ट्रा-फास्ट गेट ड्राइवर
- 1 एनएस न्यूनतम इनपुट पल्स चौड़ाई
- 60 मेगाहर्ट्ज तक ऑपरेशन
- 2.5 एनएस विशिष्ट, 4.5 एनएस अधिकतम प्रसार विलंब
- 400 पीएस विशिष्ट उत्थान और पतन का समय
- 7-ए पीक स्रोत और 5-ए पीक सिंक धाराएं
- 5-वी आपूर्ति वोल्टेज
- यूवीएलओ और अधिक तापमान संरक्षण
अनुप्रयोग
- LiDAR सिस्टम
- उड़ान के समय लेजर ड्राइवर
- चेहरे की पहचान प्रणाली
- क्लास-ई वायरलेस चार्जर
- वीएचएफ गुंजयमान पावर कन्वर्टर्स
- GaN-आधारित सिंक्रोनस रेक्टिफायर
- संवर्धित वास्तविकता उपकरण
