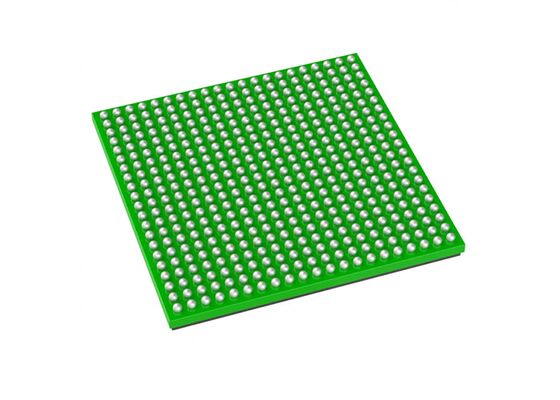

AM2432BKFGHIALXR सिटारा माइक्रोकंट्रोलर एमसीयू 800 मेगाहर्ट्ज मोटर ड्राइव और पीएलसी के लिए डबल-कोर इंडस्ट्रियल ग्रेड

AM2432BKFGHIALXR माइक्रो कंट्रोलर MCU 800 मेगाहर्ट्ज डुअल-कोर Sitara™ माइक्रो कंट्रोलर 293-VFBGA

AM2432BKFGHIALXR का उत्पाद विवरण
AM2432BKFGHIALXR Sitara’s के औद्योगिक-ग्रेड पोर्टफोलियो का उच्च-प्रदर्शन माइक्रो कंट्रोलर में विस्तार है। AM243x डिवाइस औद्योगिक अनुप्रयोगों, जैसे मोटर ड्राइव और रिमोट I/O मॉड्यूल के लिए बनाया गया है, जिन्हें वास्तविक समय संचार और प्रसंस्करण के संयोजन की आवश्यकता होती है।

AM2432BKFGHIALXR के विनिर्देश

AM2432BKFGHIALXR की विशेषताएं
800MHz तक संचालित होने वाले 2× डुअल-कोर आर्म कॉर्टेक्स-R5F MCU सबसिस्टम, वास्तविक समय प्रसंस्करण के लिए अत्यधिक एकीकृत
डुअल-कोर आर्म कॉर्टेक्स-R5F क्लस्टर डुअल-कोर और सिंगल-कोर ऑपरेशन का समर्थन करते हैं
सभी मेमोरी पर SECDED ECC के साथ प्रति R5F कोर 32KB I-कैश और 32KB D-कैश
सिंगल-कोर: प्रति क्लस्टर 128KB TCM (प्रति R5F कोर 128KB TCM)
डुअल-कोर: प्रति क्लस्टर 128KB TCM (प्रति R5F कोर 64KB TCM)
400MHz तक 1× सिंगल-कोर आर्म कॉर्टेक्स-M4F MCU
SECDED ECC के साथ 256KB SRAM
SECDED ECC के साथ ऑन-चिप RAM (OCSRAM) का 2MB तक:
8 अलग-अलग मेमोरी बैंकों के लिए 256KB की वृद्धि में छोटे बैंकों में विभाजित किया जा सकता है
प्रत्येक मेमोरी बैंक को सॉफ़्टवेयर टास्क विभाजन की सुविधा के लिए एक ही कोर को आवंटित किया जा सकता है
DDR सबसिस्टम (DDRSS)
LPDDR4, DDR4 मेमोरी प्रकारों का समर्थन करता है
इनलाइन ECC के साथ 16-बिट डेटा बस
1600 MT/s तक की गति का समर्थन करता है
डिवाइस प्रबंधन सुरक्षा नियंत्रक (DMSC-L)
केंद्रीयकृत SoC सिस्टम नियंत्रक
प्रारंभिक बूट, सुरक्षा और घड़ी/रीसेट/पावर प्रबंधन सहित सिस्टम सेवाओं का प्रबंधन करता है
संदेश प्रबंधक पर विभिन्न प्रसंस्करण इकाइयों के साथ संचार
अप्रयुक्त परिधीय को अनुकूलित करने के लिए सरलीकृत इंटरफ़ेस
JTAG और ट्रेस इंटरफेस के माध्यम से ऑन-चिप डिबग कार्यक्षमता)
डेटा मूवमेंट सबसिस्टम (DMSS)
ब्लॉक कॉपी DMA (BCDMA)
पैकेट DMA (PKTDMA)
सुरक्षित प्रॉक्सी (SEC_PROXY)
रिंग एक्सीलरेटर (RINGACC)
समय सिंक सबसिस्टम
सेंट्रल प्लेटफ़ॉर्म टाइम सिंक (CPTS) मॉड्यूल
1024 टाइमर के साथ टाइमर मैनेजर (TIMERMANAGER)
समय सिंक और तुलना ईवेंट इंटरप्ट राउटर
2× गीगाबिट इंडस्ट्रियल कम्युनिकेशन सबसिस्टम (PRU_ICSSG)
Profinet IRT, Profinet RT, EtherNet/IP, EtherCAT, टाइम-सेंसिटिव नेटवर्किंग (TSN), और अन्य नेटवर्किंग प्रोटोकॉल के लिए वैकल्पिक समर्थन
10/100Mb PRU-ICSS के साथ बैकवर्ड संगतता
प्रत्येक PRU_ICSSG में शामिल हैं:
प्रति स्लाइस 3× PRU RISC कोर (PRU_ICSSG प्रति 2× स्लाइस)
PRU जनरल यूज़ कोर (PRU)
PRU रियल-टाइम यूनिट कोर (PRU-RTU)
PRU ट्रांसमिट कोर (PRU-TX)
प्रत्येक PRU कोर निम्नलिखित सुविधाओं का समर्थन करता है:
ECC के साथ इंस्ट्रक्शन RAM
ब्रॉडसाइड RAM
वैकल्पिक संचायक (MAC) के साथ गुणक
CRC16/32 हार्डवेयर एक्सीलरेटर
बिग/लिटिल एंडियन रूपांतरण के लिए बाइट स्वैप
UDP चेकसम के लिए SUM32 हार्डवेयर एक्सीलरेटर
प्रीएम्प्शन समर्थन के लिए टास्क मैनेजर
2× ईथरनेट पोर्ट तक
RGMII (10/100/1000)
MII (10/100)
ECC के साथ तीन डेटा RAM
30 × 32-बिट रजिस्टर स्क्रैचपैड मेमोरी के 8 बैंक
इंटरप्ट कंट्रोलर और टास्क मैनेजर
समय स्टैम्पिंग और अन्य समय सिंक्रनाइज़ेशन कार्यों के लिए 2× 64-बिट इंडस्ट्रियल ईथरनेट परिधीय (IEP)
18× सिग्मा-डेल्टा फ़िल्टर मॉड्यूल (SDFM) इंटरफेस
शॉर्ट सर्किट लॉजिक
ओवर-करंट लॉजिक
6× मल्टी-प्रोटोकॉल पोजीशन एन्कोडर इंटरफेस
1× एन्हांस्ड कैप्चर मॉड्यूल (ECAP)
16550-संगत UART
12Mbps PROFIBUS का समर्थन करने के लिए समर्पित 192MHz घड़ी
सुरक्षित बूट समर्थित
हार्डवेयर-प्रवर्तित रूट-ऑफ-ट्रस्ट (RoT)
बैकअप कुंजी के माध्यम से RoT को स्विच करने का समर्थन
टेकओवर सुरक्षा, IP सुरक्षा और एंटी-रोल बैक सुरक्षा के लिए समर्थन
सुरक्षा के लिए समर्पित डिवाइस स्तर इंटरकनेक्ट के साथ कुंजी और सुरक्षा प्रबंधन के लिए सुरक्षा सह-प्रोसेसर (DMSC-L)
सुरक्षित वॉचडॉग/टाइमर/IPC
अलगाव के लिए व्यापक फ़ायरवॉल समर्थन
क्रिप्टोग्राफ़िक त्वरण समर्थित
आने वाले डेटा स्ट्रीम के आधार पर ऑटो-स्विच कुंजी-सामग्री की क्षमता के साथ सत्र-जागरूक क्रिप्टोग्राफ़िक इंजन
क्रिप्टोग्राफ़िक कोर का समर्थन करता है
AES – 128-/192-/256-बिट कुंजी आकार
SHA2 – 224-/256-/384-/512-बिट कुंजी आकार
ट्रू रैंडम नंबर जनरेटर के साथ DRBG
सुरक्षित बूट के लिए RSA/ECC प्रसंस्करण में सहायता के लिए PKA (पब्लिक की एक्सीलरेटर)
डिबगिंग सुरक्षा
सुरक्षित सॉफ़्टवेयर नियंत्रित डिबग एक्सेस
सुरक्षा के प्रति जागरूक डिबगिंग
6× इंटर-इंटीग्रेटेड सर्किट (I2C) पोर्ट
9× यूनिवर्सल एसिंक्रोनस रिसीव/ट्रांसमिट (UART) मॉड्यूल
1× 12-बिट एनालॉग-टू-डिजिटल कन्वर्टर्स (ADC)
4MSPS तक की कॉन्फ़िगर करने योग्य नमूना दर
8× मल्टीप्लेक्स एनालॉग इनपुट
7× मल्टीचैनल सीरियल पेरिफेरल इंटरफेस (SPI) कंट्रोलर
3× जनरल-पर्पस I/O (GPIO) मॉड्यूल
9× एन्हांस्ड पल्स-चौड़ाई मॉड्यूलेटर (EPWM) मॉड्यूल
3× एन्हांस्ड कैप्चर (ECAP) मॉड्यूल
3× एन्हांस्ड क्वाड्रेचर एन्कोडर पल्स (EQEP) मॉड्यूल
पूर्ण CAN-FD समर्थन के साथ 2× मॉड्यूलर कंट्रोलर एरिया नेटवर्क (MCAN) मॉड्यूल
2× फास्ट सीरियल इंटरफेस ट्रांसमीटर (FSITX) कोर
6× फास्ट सीरियल इंटरफेस रिसीवर (FSIRX) कोर

AM2432BKFGHIALXR के अनुप्रयोग
प्रोग्रामेबल लॉजिक कंट्रोलर (PLC)
मोटर ड्राइव
रिमोट I/O
फ़ैक्टरी ऑटोमेशन रोबोट
औद्योगिक और सहयोगी रोबोट
कंडीशन-मॉनिटरिंग गेटवे
संचार मॉड्यूल
फ़ील्ड ट्रांसमीटर
परीक्षण और माप
औद्योगिक मोबाइल रोबोट
होम ऑटोमेशन रोबोट
सामान्य-उद्देश्य नियंत्रक
