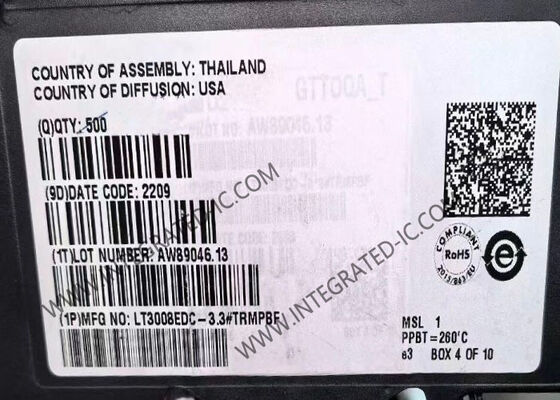

LT3008EDC-3.3 इंटीग्रेटेड सर्किट चिप 20mA 45V लो ड्रॉपआउट लीनियर रेगुलेटर
LT3008 श्रृंखला मांग वाले अनुप्रयोगों के लिए डिज़ाइन किए गए माइक्रोपावर, लो ड्रॉपआउट वोल्टेज (LDO) लीनियर रेगुलेटर हैं। ये डिवाइस 300mV के असाधारण रूप से कम ड्रॉपआउट वोल्टेज के साथ 20mA आउटपुट करंट की आपूर्ति करते हैं। केवल 3µA के नो-लोड शांत करंट और लोड के तहत ग्राउंड पिन करंट आउटपुट करंट के 5% से कम रहने के साथ, ये रेगुलेटर असाधारण दक्षता प्रदान करते हैं। शटडाउन मोड में, शांत करंट 1µA से कम हो जाता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
मान |
| रेगुलेटर की संख्या |
1 |
| वोल्टेज - इनपुट (अधिकतम) |
45V |
| वोल्टेज - आउटपुट (न्यूनतम/फिक्स्ड) |
3.3V |
| वोल्टेज ड्रॉपआउट (अधिकतम) |
0.5V @ 20mA |
| करंट - आउटपुट |
20mA |
| करंट - शांत (Iq) |
6 µA |
| करंट - आपूर्ति (अधिकतम) |
1.2 mA |
| PSRR |
59dB (120Hz) |
| नियंत्रण सुविधाएँ |
सक्षम करें |
| सुरक्षा सुविधाएँ |
ओवर करंट, ओवर तापमान, रिवर्स पोलैरिटी |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C |
मुख्य विशेषताएँ
- अल्ट्रालो शांत करंट: 3µA
- इनपुट वोल्टेज रेंज: 2.0V से 45V
- आउटपुट करंट: 20mA
- ड्रॉपआउट वोल्टेज: 300mV
- एडजस्टेबल आउटपुट (VADJ = VOUT(MIN) = 600mV)
- फिक्स्ड आउटपुट वोल्टेज: 1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5V
- आउटपुट टॉलरेंस: लोड, लाइन और तापमान पर ±2%
- कम ESR, सिरेमिक आउटपुट कैपेसिटर के साथ स्थिर (2.2µF न्यूनतम)
- शटडाउन करंट:<1µA
- करंट लिमिट प्रोटेक्शन
- रिवर्स-बैटरी प्रोटेक्शन
- थर्मल लिमिट प्रोटेक्शन
- TSOT-23 और 2mm × 2mm DFN पैकेज
विशिष्ट अनुप्रयोग
- ऑटोमोटिव सिस्टम
- कम करंट बैटरी-संचालित सिस्टम
- कीप-अलाइव पावर सप्लाई
- रिमोट मॉनिटरिंग
- यूटिलिटी मीटर
- कम पावर इंडस्ट्रियल एप्लीकेशन
