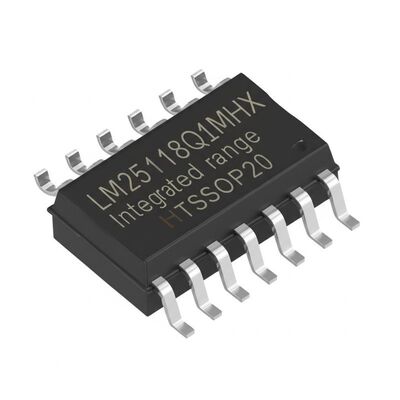

LM25118Q1MHX इंटीग्रेटेड सर्किट चिप
वाइड वोल्टेज रेंज बक-बूस्ट कंट्रोलर HTSSOP20
LM25118Q1MHX एक विस्तृत वोल्टेज रेंज बक-बूस्ट स्विचिंग रेगुलेटर कंट्रोलर है जो न्यूनतम बाहरी घटकों के साथ उच्च-प्रदर्शन, लागत-कुशल बक-बूस्ट रेगुलेटर को लागू करने के लिए आवश्यक सभी कार्य प्रदान करता है।
उत्पाद अवलोकन
यह कंट्रोलर एक बक रेगुलेटर के रूप में काम करता है जब इनपुट वोल्टेज विनियमित आउटपुट वोल्टेज से काफी अधिक होता है, धीरे-धीरे बक-बूस्ट मोड में संक्रमण करता है क्योंकि इनपुट वोल्टेज आउटपुट के करीब पहुंचता है। यह दोहरी-मोड दृष्टिकोण बक मोड में रूपांतरण दक्षता का अनुकूलन करते हुए और मोड संक्रमण के दौरान ग्लिच-मुक्त आउटपुट सुनिश्चित करते हुए विस्तृत इनपुट वोल्टेज रेंज में विनियमन बनाए रखता है।
विशेष विवरण
| पैरामीटर |
मान |
| आउटपुट प्रकार |
ट्रांजिस्टर ड्राइवर |
| फ़ंक्शन |
स्टेप-अप, स्टेप-डाउन |
| आउटपुट कॉन्फ़िगरेशन |
पॉजिटिव |
| टोपोलॉजी |
बक, बूस्ट |
| आउटपुट की संख्या |
1 |
| आउटपुट चरण |
1 |
| वोल्टेज आपूर्ति (Vcc/Vdd) |
3V ~ 42V |
| स्विचिंग आवृत्ति |
500kHz तक |
| ड्यूटी साइकिल (अधिकतम) |
75% |
| सिंक्रोनस रेक्टिफायर |
नहीं |
| क्लॉक सिंक |
हाँ |
| नियंत्रण सुविधाएँ |
सक्षम करें, आवृत्ति नियंत्रण, रैंप, सॉफ्ट स्टार्ट |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C (TJ) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / केस |
20-पावरटीएसएसओपी (0.173", 4.40 मिमी चौड़ाई) |
| आपूर्तिकर्ता डिवाइस पैकेज |
20-HTSSOP |
मुख्य विशेषताएँ
- 3V से 42V तक इनपुट वोल्टेज ऑपरेटिंग रेंज
- अनुकरणित पीक करंट मोड नियंत्रण
- स्टेप-डाउन और स्टेप-अप मोड के बीच सहज संक्रमण
- स्विचिंग आवृत्ति 500kHz तक प्रोग्राम करने योग्य
- ऑसिलेटर सिंक्रनाइज़ेशन क्षमता
- आंतरिक उच्च वोल्टेज पूर्वाग्रह नियामक
- एकीकृत उच्च और निम्न-पक्ष गेट ड्राइवर
- प्रोग्राम करने योग्य सॉफ्ट-स्टार्ट समय
- अति-निम्न शटडाउन करंट
- इनपुट सक्षम करें
- वाइड बैंडविड्थ त्रुटि एम्पलीफायर
- 1.5% प्रतिक्रिया संदर्भ सटीकता
- थर्मल शटडाउन सुरक्षा
- पैकेज: 20-पिन HTSSOP (एक्सपोज़्ड पैड)
अनुप्रयोग
- ऑटोमोटिव इंफोटेनमेंट सिस्टम
- ऑटोमोटिव स्टार्ट और स्टॉप सिस्टम
- औद्योगिक बक-बूस्ट बिजली आपूर्ति
