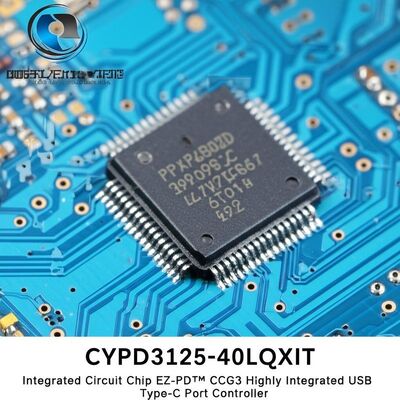

CYPD3125-40LQXIT इंटीग्रेटेड सर्किट चिप EZ-PD™ CCG3 हाईली इंटीग्रेटेड यूएसबी टाइप-सी पोर्ट कंट्रोलर
CYPD3125-40LQXIT EZ-PD™ CCG3 एक उच्च एकीकृत यूएसबी टाइप-सी नियंत्रक है जो नवीनतम यूएसबी टाइप-सी और पावर डिलीवरी मानकों का अनुपालन करता है। यह नियंत्रक नोटबुक, डोंगल, मॉनिटर, डॉकिंग स्टेशन और पावर एडाप्टर के लिए एक पूर्ण यूएसबी टाइप-सी और यूएसबी-पावर डिलीवरी पोर्ट नियंत्रण समाधान प्रदान करता है।
तकनीकी निर्देश
| अनुप्रयोग |
यूएसबी टाइप सी |
| कोर प्रोसेसर |
ARM® Cortex®-M0 |
| प्रोग्राम मेमोरी प्रकार |
फ़्लैश (128kB) |
| रैम का आकार |
8K x 8 |
| इंटरफ़ेस |
I2C, SPI, UART/USART, USB |
| आई/ओ की संख्या |
20 |
| वोल्टेज - आपूर्ति |
2.7V ~ 5.5V |
| परिचालन तापमान |
-40°C ~ 85°C (टीए) |
प्रमुख विशेषताऐं
- एकीकृत यूएसबी पावर डिलीवरी 3.0 के साथ टाइप-सी और यूएसबी-पीडी समर्थन
- एकीकृत यूएसबी-पीडी बीएमसी ट्रांसीवर और वीसीओएनएन एफईटी
- कॉन्फ़िगर करने योग्य प्रतिरोधक आरए, आरपी, और आरडी
- डेड बैटरी डिटेक्शन सपोर्ट
- एकीकृत तेज़ भूमिका स्वैप और विस्तारित डेटा मैसेजिंग
- एक यूएसबी टाइप-सी पोर्ट को सपोर्ट करता है
- एकीकृत हार्डवेयर आधारित ओवरकरंट प्रोटेक्शन (ओसीपी) और ओवरवॉल्टेज प्रोटेक्शन (ओवीपी)
- 48-मेगाहर्ट्ज एआरएम कॉर्टेक्स-एम0 सीपीयू के साथ 32-बिट एमसीयू सबसिस्टम
- 128-केबी फ्लैश और 8-केबी एसआरएएम
- हार्डवेयर क्रिप्टो ब्लॉक प्रमाणीकरण को सक्षम बनाता है
- बिलबोर्ड डिवाइस क्लास को सपोर्ट करने वाला फुल-स्पीड यूएसबी डिवाइस कंट्रोलर
- यूएसबी-पीडी प्रोटोकॉल आवश्यकताओं के लिए एकीकृत टाइमर और काउंटर
- चार रन-टाइम पुन: कॉन्फ़िगर करने योग्य सीरियल संचार ब्लॉक (एससीबी)
- एकीकृत थरथरानवाला बाहरी घड़ी की आवश्यकता को समाप्त करता है
- 2.7 वी से 21.5 वी ऑपरेशन
- बाहरी VBUS FET स्विच नियंत्रण के लिए 2x एकीकृत दोहरे आउटपुट गेट ड्राइवर
- GPIO के लिए स्वतंत्र आपूर्ति वोल्टेज पिन (1.71 V से 5.5 V सिग्नलिंग)
- कम पावर मोड: रीसेट: 30 µA, गहरी नींद: 30 µA, नींद: 3.5 mA
- CC, SBU, DPLUS, DMINUS और VBUS पिन पर सिस्टम-स्तरीय ESD सुरक्षा
- ± 8-kV कॉन्टैक्ट डिस्चार्ज और ±15-kV एयर गैप डिस्चार्ज (IEC61000-4-2 लेवल 4C)
- 40-पिन क्यूएफएन, 32-पिन क्यूएफएन और 42-बॉल सीएसपी पैकेज में उपलब्ध है
- औद्योगिक तापमान रेंज (-40 डिग्री सेल्सियस से +105 डिग्री सेल्सियस) का समर्थन करता है
