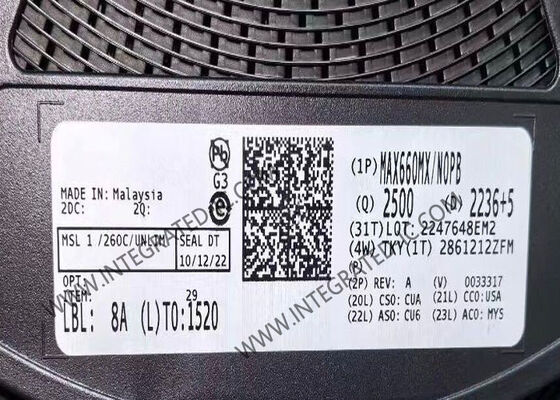

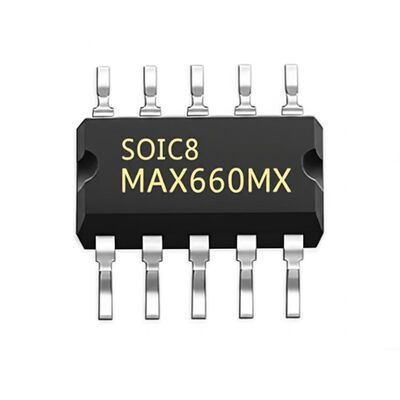

MAX660MX एकीकृत सर्किट चिप 100mA CMOS चार्ज-पंप वोल्टेज कनवर्टर SOIC8
MAX660MX CMOS चार्ज-पंप वोल्टेज कन्वर्टर एक बहुमुखी अनियंत्रित स्विच-कंडेसिटर इन्वर्टर या डबलर है। व्यापक 1.5V से 5.5V आपूर्ति वोल्टेज से काम करता है,MAX660MX लागत के बिना आउटपुट वर्तमान के 100mA प्रदान करने के लिए दो कम लागत वाले संधारित्र का उपयोग करता है, आकार और ईएमआई इंडक्टर आधारित कन्वर्टर्स से संबंधित हैं।
केवल 120μA के ऑपरेटिंग करंट और अधिकांश भारों पर 90% से अधिक ऑपरेटिंग दक्षता के साथ, MAX660MX बैटरी संचालित प्रणालियों के लिए आदर्श प्रदर्शन प्रदान करता है।डिवाइस सीधे कम आउटपुट प्रतिबाधा के समानांतर संचालित किया जा सकता है, इस प्रकार एक दिए गए वोल्टेज पर अधिक धारा प्रदान करता है।
विनिर्देश
| कार्य |
अनुपातमितीय |
| आउटपुट कॉन्फ़िगरेशन |
सकारात्मक या नकारात्मक |
| टोपोलॉजी |
चार्ज पंप |
| आउटपुट प्रकार |
तय |
| आउटपुट की संख्या |
1 |
| वोल्टेज - इनपुट (मिनट) |
1.5V |
| वोल्टेज - इनपुट (अधिकतम) |
5.5V |
| वोल्टेज - आउटपुट (मिनट/फिक्स्ड) |
-Vin, 2Vin |
| वर्तमान - आउटपुट |
100 एमए |
| आवृत्ति - स्विचिंग |
10kHz, 80kHz |
| सिंक्रोनस रेक्टिफायर |
नहीं |
| परिचालन तापमान |
-40°C ~ 85°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
8-SOIC (0.154", 3.90 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
8-एसओआईसी |
प्रमुख विशेषताएं
इनवर्ट या डबल इनपुट आपूर्ति वोल्टेज
संकीर्ण SO-8 पैकेज
6.5-Ω विशिष्ट आउटपुट प्रतिरोध
100 एमए पर 88% विशिष्ट रूपांतरण दक्षता
चयन योग्य ऑसिलेटर आवृत्तिः 10kHz/80kHz
आवेदन
लैपटॉप कंप्यूटर सेलुलर फोन चिकित्सा उपकरण परिचालन एम्पलीफायर पावर सप्लाई इंटरफेस पावर सप्लाई हैंडहेल्ड इंस्ट्रूमेंट
