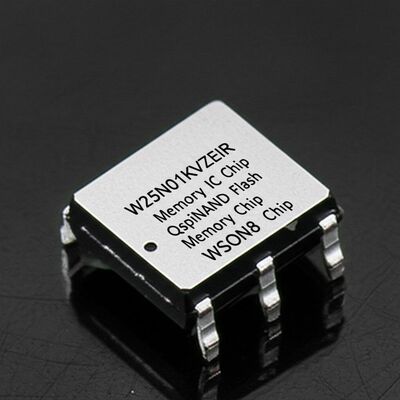

W25N01KVZEIR मेमोरी आईसी चिप - 1Gbit SLC QspiNAND फ्लैश मेमोरी
W25N01KVZEIR एक 1Gbit SLC QspiNAND फ्लैश मेमोरी IC है जो सीमित स्थान, पिन की संख्या और बिजली आवश्यकताओं वाले सिस्टम के लिए एक इष्टतम भंडारण समाधान प्रदान करता है।यह उन्नत स्मृति चिप एक एकल 2 पर काम करता है.7V से 3.6V बिजली की आपूर्ति सक्रिय संचालन के दौरान केवल 25mA और स्टैंडबाय मोड में 10μA की उल्लेखनीय रूप से कम वर्तमान खपत के साथ।
1Gbit मेमोरी सरणी को 65,536 प्रोग्राम करने योग्य पृष्ठों में व्यवस्थित किया गया है, जिनमें से प्रत्येक में 2,048 बाइट होते हैं। आंतरिक 2,048-बाइट बफर से डेटा का उपयोग करके एक साथ पूर्ण पृष्ठों को प्रोग्राम किया जा सकता है,जबकि मिटाने के कार्य 64 पृष्ठों के समूहों में किए जाते हैं (128KB ब्लॉक मिटाने).
तकनीकी विनिर्देश
| पैरामीटर |
विनिर्देश |
| श्रृंखला |
स्पिफ्लेश® |
| मेमोरी प्रकार |
अस्थिर |
| मेमोरी प्रारूप |
फ्लैश |
| प्रौद्योगिकी |
फ्लैश - एनएंड (एसएलसी) |
| मेमोरी का आकार |
1Gbit |
| स्मृति संगठन |
128M x 8 |
| मेमोरी इंटरफ़ेस |
एसपीआई - क्वाड आई/ओ |
| घड़ी की आवृत्ति |
104 मेगाहर्ट्ज |
| चक्र समय लिखें |
700 μs |
| पहुँच समय |
7 एनएस |
| वोल्टेज आपूर्ति |
2.7V ~ 3.6V |
| परिचालन तापमान |
-40°C ~ 85°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
8-WDFN एक्सपोजर पैड |
| आपूर्तिकर्ता उपकरण पैकेज |
8-WSON (8x6) |
प्रमुख विशेषताएं
QspiNAND मेमोरी परिवार
- W25N01KV: 1G-बिट / 128M-बाइट क्षमता
- CLK, /CS, DI, DO, /WP, /Hold के साथ मानक SPI इंटरफ़ेस
- CLK, /CS, IO0, IO1, /WP, /Hold के साथ दोहरी SPI समर्थन
- CLK, /CS, IO0, IO1, IO2, IO3 के साथ क्वाड SPI इंटरफ़ेस
- मानक एसपीआई सीरियल फ्लैश कमांड के साथ संगत
उच्च प्रदर्शन संचालन
- 104 मेगाहर्ट्ज़ मानक/दोहरी/चौध SPI घड़ी गति
- 208/416MHz समकक्ष दोहरी/चौथाई SPI प्रदर्शन
- तेज़ कार्यक्रम और मिटाने के कार्य
- 60,000 मिटाने/प्रोग्राम चक्रों का धीरज
- 10 वर्ष के लिए डेटा भंडारण की क्षमता
ऊर्जा दक्षता और विश्वसनीयता
- एकल 2.7V से 3.6V बिजली की आपूर्ति
- कम बिजली की खपतः 25mA सक्रिय, 10μA स्टैंडबाय
- व्यापक परिचालन तापमान सीमाः -40°C से +85°C/105°C
उन्नत वास्तुकला
- लचीला 128KB ब्लॉक मिटाने वास्तुकला
- समान 128K-बाइट ब्लॉक मिटाने की क्षमता
- बढ़ी हुई लचीलापन के लिए बहु पृष्ठ डेटा लोड विधियाँ
बढ़ी हुई सुरक्षा और सुरक्षा
- मेमोरी एरे अखंडता के लिए 4-बिट ईसीसी
- ईसीसी सक्षम के साथ ब्लॉक 0-7 और 1020-1023 कारखाने-प्रमाणित
- परिणाम निगरानी के लिए ईसीसी स्थिति बिट्स
- सॉफ्टवेयर और हार्डवेयर लेखन सुरक्षा
- बिजली आपूर्ति लॉकडाउन और ओटीपी सुरक्षा
- अद्वितीय आईडी और पैरामीटर पृष्ठ
- सुरक्षित डेटा भंडारण के लिए दस 2KB ओटीपी पृष्ठ
संबंधित इलेक्ट्रॉनिक घटक
| भाग संख्या |
पैकेज |
| AGFB023R31C3E3V |
3184-FBGA |
| AGFD019R31C3E4X |
3184-FBGA |
| AGFD019R31C2I1V |
3184-FBGA |
| AGFD019R24C2E2VB |
2340-बीजीए |
| AGFD019R24C2E3E |
2340-बीजीए |
| AGFD019R24C2E4X |
2340-बीजीए |
| AGIB019R18A2I3E |
1805-एफबीजीए |
| AGIB022R31A2I1VB |
3184-FBGA |
| AGFB023R25A2E3E |
2581-FBGA |
| AGFB022R24C2I3E |
बीजीए |
अक्सर पूछे जाने वाले प्रश्न
क्या आपके उत्पाद मूल हैं?
हां, सभी उत्पाद मूल हैं. नए मूल आयातित घटकों की आपूर्ति हमारा प्राथमिक व्यवसाय फोकस है.
आपके पास कौन से प्रमाण पत्र हैं?
हम एक आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सक्रिय सदस्य हैं।
क्या आप छोटी मात्रा में ऑर्डर या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
हाँ, हम नमूना आदेश और छोटी मात्रा में खरीद का समर्थन करते हैं। नमूना लागत आपके विशिष्ट आदेश आवश्यकताओं और परियोजना के दायरे के आधार पर भिन्न होती है।
आप मेरा आदेश कैसे भेजते हैं? क्या यह सुरक्षित है?
हम डीएचएल, फेडएक्स, यूपीएस, टीएनटी और ईएमएस सहित प्रमुख एक्सप्रेस वाहक का उपयोग करते हैं। हम आपके पसंदीदा शिपिंग फोरगेटर को भी समायोजित कर सकते हैं।परिवहन के दौरान सुरक्षा सुनिश्चित करने के लिए सभी उत्पादों को सावधानीपूर्वक पैक किया जाता है, और हम अपने आदेश के लिए किसी भी क्षति के लिए जिम्मेदारी लेते हैं।
नेतृत्व का समय क्या है?
स्टॉक भागों को आम तौर पर 5 कार्य दिवसों के भीतर भेज दिया जाता है। गैर-स्टॉक वस्तुओं के लिए, हम आपके विशिष्ट आदेश मात्रा के आधार पर लीड समय की पुष्टि करेंगे।
