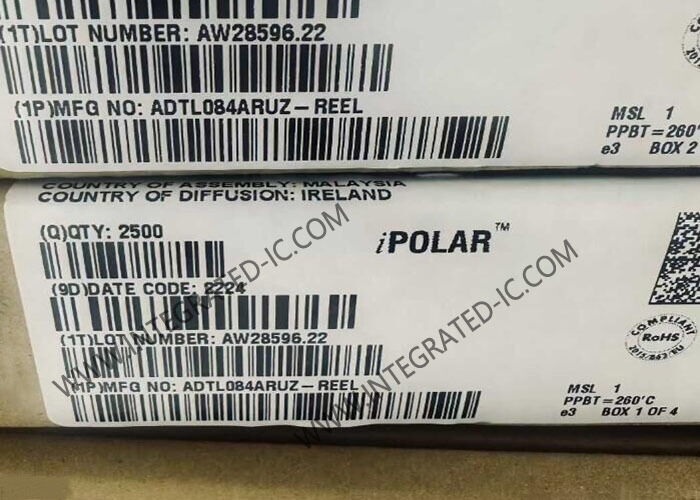

ADTL084ARUZ इंटीग्रेटेड सर्किट चिप कम लागत वाले JFET इनपुट ऑपरेशनल एम्पलीफायर
ADTL084ARUZ, JFET इनपुट ऑपरेशनल एम्पलीफायरों में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करता है, जो पारंपरिक TL08x उपकरणों की तुलना में बेहतर प्रदर्शन प्रदान करता है। यह इंटीग्रेटेड सर्किट चिप बेहतर विशिष्टताओं की पेशकश करता है जिसमें कम शोर, कम ऑफसेट वोल्टेज, बेहतर तापमान स्थिरता और न्यूनतम पूर्वाग्रह धारा शामिल हैं।
प्रदर्शन लाभ
ADTL084ARUZ परिवार बेहतर कॉमन-मोड रिजेक्शन और तेज़ स्लीव दर प्रदान करता है, जो इन ऑपरेशनल एम्पलीफायरों को प्रक्रिया नियंत्रण, औद्योगिक इंस्ट्रूमेंटेशन, सक्रिय फ़िल्टरिंग, डेटा रूपांतरण, बफ़रिंग और पावर कंट्रोल सिस्टम में मांग वाले अनुप्रयोगों के लिए आदर्श बनाता है।
तकनीकी विशिष्टताएँ
| पैरामीटर |
विशिष्टता |
| एम्पलीफायर प्रकार |
J-FET |
| सर्किट की संख्या |
4 |
| स्लीव दर |
20V/µs |
| लाभ बैंडविड्थ उत्पाद |
5 मेगाहर्ट्ज |
| इनपुट पूर्वाग्रह धारा |
2 pA |
| इनपुट ऑफसेट वोल्टेज |
1.5 mV |
| आपूर्ति धारा |
1.2mA (x4 चैनल) |
| प्रति चैनल आउटपुट धारा |
27 एमए |
| न्यूनतम आपूर्ति वोल्टेज |
8 वी |
| अधिकतम आपूर्ति वोल्टेज |
36 वी |
| ऑपरेटिंग तापमान |
-40°C ~ 125°C |
मुख्य विशेषताएँ
- TL082/TL084 संगत डिज़ाइन
- कम इनपुट पूर्वाग्रह धारा: अधिकतम 10 pA
- ऑफसेट वोल्टेज विकल्प: अधिकतम 5.5 mV (ADTL082A/ADTL084A) या अधिकतम 9 mV (ADTL082J/ADTL084J)
- ±15 V ऑपरेशन क्षमता
- कम शोर: 16 nV/√Hz
- चौड़ी बैंडविड्थ: 5 मेगाहर्ट्ज
- तेज़ स्लीव दर: 20 V/μs
- उच्च CMRR: न्यूनतम 80 dB
- कम कुल हार्मोनिक विरूपण: 0.001%
- कुशल आपूर्ति धारा: 1.2 एमए विशिष्ट
- यूनिटी-गेन स्थिर संचालन
अनुप्रयोग क्षेत्र
- सामान्य प्रयोजन प्रवर्धन सर्किट
- पावर कंट्रोल और मॉनिटरिंग सिस्टम
- सक्रिय फ़िल्टर डिज़ाइन
- औद्योगिक और प्रक्रिया नियंत्रण उपकरण
- डेटा अधिग्रहण प्रणाली
- नमूना और होल्ड सर्किट
- इंटीग्रेटर अनुप्रयोग
- इनपुट बफ़रिंग समाधान
संबंधित उत्पाद प्रकार
| भाग संख्या |
पैकेज प्रकार |
| TCA9517DGKRQ1 |
8-TSSOP |
| UCC27531QDBVRQ1 |
SOT-23-6 |
| TPS74612PQWDRVRQ1 |
6-WSON |
| TPS62992QRYTRQ1 |
VQFN9 |
| TPS7B8733QKVURQ1 |
TO-252-5 |
| REF4132B25DBVR |
SOT-23-5 |
| TPS3840DL25DBVRQ1 |
SOT-23-5 |
| TPS62153AQRGTRQ1 |
16-VQFN |
| ISO6721BQDRQ1 |
8-SOIC |
| ISO7330CQDWRQ1 |
16-SOIC |
| TPS54360BQDDAQ1 |
SOP-8 |
| ADS131B02QPWRQ1 |
20-TSSOP |
| ISO7231CQDWRQ1 |
SOIC-16 |
| TAS5411QPWPRQ1 |
HTSSOP-16 |
| LP873220RHDRQ1 |
VQFN-28 |
| TPS54360BQDDARQ1 |
8-PowerSOIC |
| TPS62152AQRGTRQ1 |
16-VQFN |
| TPS73512QDRBRQ1 |
8-SON |
| TPS72325QDBVRQ1 |
SOT-23-5 |
| DP83847ALQA56A |
56-WQFN |
| TPS61240TDRVRQ1 |
6-WDFN |
| TPS7A5201WQRTKRQ1 |
20-QFN |
| MSP430F2274IDAR |
38-TSSOP |
| DRV10975ZRHFR |
24-VFQFN |
| DRV83055QPHPRQ1 |
48-HTQFP |
| TPS6521815RSLR |
48-VQFN |
| DRV8243SQRXYRQ1 |
14-VFQFN |
| XC7A15T-1FGG484C |
BGA484 |
| XC7A100T-2FGG484C |
BGA484 |
| XC7A35T-2CSG324C |
BGA324 |
