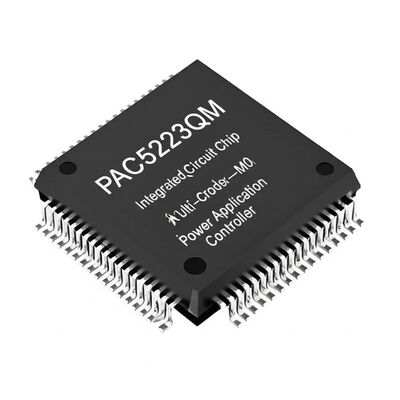

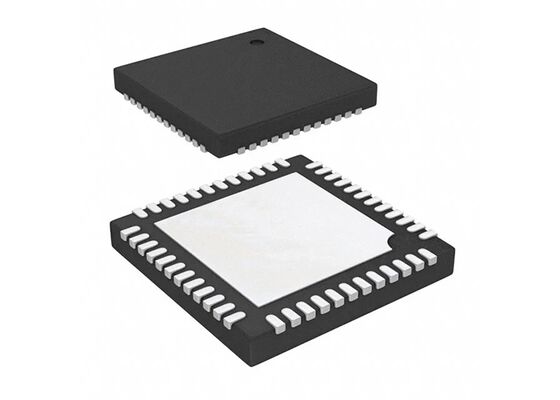

PAC5223QM एकीकृत सर्किट चिप आर्म कॉर्टेक्स-एम0 मल्टी-मोड पावर एप्लीकेशन कंट्रोलर
PAC5223QM पावर एप्लीकेशन कंट्रोलर® (PAC) उत्पादों के Active-Semi के व्यापक पोर्टफोलियो का हिस्सा है,विशेष रूप से अगली पीढ़ी के स्मार्ट ऊर्जा उपकरणों के नियंत्रण और शक्ति के लिए अनुकूलितयह उन्नत अनुप्रयोग नियंत्रक एक 50MHz Arm® Cortex®-M0 32-बिट माइक्रोकंट्रोलर कोर को Active-Semi के मालिकाना मल्टी-मोड पावर मैनेजरTM के साथ एकीकृत करता है,विन्यास योग्य एनालॉग फ्रंट एंडTM, और एप्लीकेशन स्पेसिफिक पावर ड्राइवर्सTM डिजिटल पावर सप्लाई और मोटर कंट्रोल एप्लीकेशन के लिए कॉम्पैक्ट माइक्रोकंट्रोलर आधारित पावर और सामान्य प्रयोजन एप्लीकेशन सिस्टम बनाने के लिए।
उत्पाद विनिर्देश
| आवेदन |
स्मार्ट ऊर्जा उपकरण, उपकरण और उपकरण |
| कोर प्रोसेसर |
ARM® Cortex®-M0 |
| प्रोग्राम मेमोरी प्रकार |
फ्लैश (32KB) |
| नियंत्रक श्रृंखला |
पीएसीटीएम |
| रैम का आकार |
8K x 8 |
| इंटरफेस |
I2C, SPI, SWD, UART |
| I/O की संख्या |
25 |
| परिचालन तापमान |
-40°C ~ 105°C |
प्रमुख विशेषताएं
मालिकाना बहु-मोड पावर मैनेजर
- उच्च वोल्टेज बक SEPIC या AC/DC फ्लाईबैक टोपोलॉजी के लिए कॉन्फ़िगर करने योग्य बहु-मोड स्विचिंग आपूर्ति नियंत्रक
- 70 वी तक या लाइन एसी इनपुट तक सीसी आपूर्ति
- बिजली और हिबरनेट प्रबंधन के साथ 4 रैखिक नियामक
- बिजली और तापमान मॉनिटर, चेतावनी और दोष का पता लगाने
मालिकाना विन्यास योग्य एनालॉग फ्रंट एंड
- 10 एनालॉग फ्रंट एंड I/O पिन
- 3 अंतर प्रोग्राम करने योग्य लाभ एम्पलीफायर
- 4 एकल अंत प्रोग्राम करने योग्य लाभ एम्पलीफायर
- 10 तुलनाकर्ता
- 2 डीएसी (10-बिट और 8-बिट)
स्वामित्व प्राप्त एप्लिकेशन विशिष्ट पावर ड्राइवर
- 1A गेट ड्राइविंग क्षमता के साथ 3 निम्न पक्ष और 3 उच्च पक्ष गेट ड्राइवर
- विन्यस्त विलंब और तेजी से दोष संरक्षण
कोर माइक्रोकंट्रोलर विशेषताएं
- 50 मेगाहर्ट्ज़ आर्म कॉर्टेक्स-एम0 32-बिट माइक्रोकंट्रोलर कोर
- तेज़ एकल चक्र 32-बिट x 32-बिट गुणक
- 24-बिट सिस्टिक टाइमर
- 20 बाहरी विरामों के साथ नेस्टेड वेक्टर इंटरप्ट कंट्रोलर (एनवीआईसी)
- बिजली की बचत करने वाले स्लीप मोड की अनुमति देने वाला वेक-अप इंटरप्ट कंट्रोलर
- कम शक्ति के संचालन की अनुमति देने वाला घड़ी-गेटिंग
- 32 केबी फ्लैश और 8 केबी एसआरएएम मेमोरी
- मल्टी-इनपुट/मल्टी-सैंपल कंट्रोल इंजन के साथ 10-बिट 1μs एडीसी
- 9 एडीसी इनपुट जिसमें कॉन्फ़िगर करने योग्य एनालॉग फ्रंट एंड से इनपुट शामिल है
आई/ओ और घड़ी की विशेषताएं
- 3एडीसी के लिए तीन-राज्य और समर्पित एनालॉग इनपुट के साथ 3 सामान्य प्रयोजन के साथ 3 वी आई/ओ
- तीन-राज्य, खींच-अप और खींच-डाउन और समर्पित I/O आपूर्ति के साथ 12 सामान्य प्रयोजन I/O के साथ सच्चे 5V I/O
- वास्तविक 5V या 3.3V आई/ओ के रूप में विन्यस्त करने योग्य
- आंतरिक 2% ऑसिलेटर, रिंग ऑसिलेटर, बाहरी घड़ी या क्रिस्टल से लचीली घड़ी और पीएलएल
समय और संचार
- 9 टाइमिंग जनरेटर जिनमें 16 पीडब्ल्यूएम/सीसी ब्लॉक और 7 स्वतंत्र डेड टाइम कंट्रोलर के साथ चार 16 बिट टाइमर शामिल हैं
- 24-बिट वॉचडॉग टाइमर (4s या 8s)
- 24-बिट वास्तविक समय घड़ी
- 24-बिट सिस्टिक टाइमर
- नींद मोड के लिए जागने का टाइमर 0.125 से 8 सेकंड तक
- एसपीआई, आई2सी और यूएआरटी संचार इंटरफ़ेस
- इंटरफ़ेस निष्क्रिय फ़ंक्शन के साथ SWD डिबग इंटरफ़ेस
आवेदन
- विद्युत उपकरण
- उद्यान उपकरण
- सफेद माल
- एम्बेडेड स्पीड कंट्रोलर
- मोटर नियंत्रक
