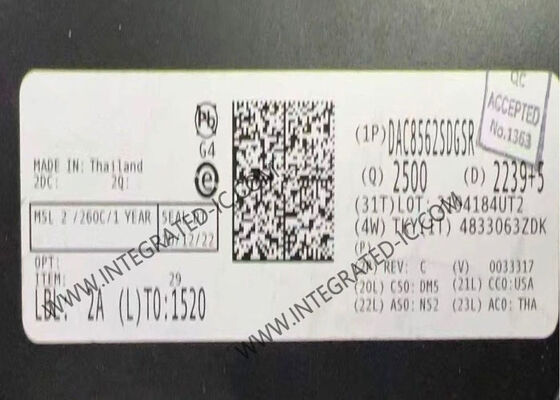

DAC8562SDGSR एकीकृत सर्किट चिप 16-बिट डिजिटल टू एनालॉग कन्वर्टर VSSOP10
DAC8562SDGSR एक कम शक्ति, वोल्टेज-आउटपुट, दो-चैनल डिजिटल-टू-एनालॉग कन्वर्टर है जो 16-, 14-, और 12-बिट रिज़ॉल्यूशन में उपलब्ध है। इस एकीकृत सर्किट में 2.5-V,4-पीपीएम/°सी आंतरिक संदर्भ, 2.5 V या 5 V की पूर्ण पैमाने पर आउटपुट वोल्टेज रेंज प्रदान करता है। आंतरिक संदर्भ ± 5 mV प्रारंभिक सटीकता बनाए रखता है और VREFIN/VREFOUT पिन पर 20 mA तक स्रोत या डूब सकता है।
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| बिट्स की संख्या |
16 |
| डी/ए कन्वर्टर्स की संख्या |
2 |
| निपटान का समय |
10μs (प्रकार) |
| आउटपुट प्रकार |
वोल्टेज - बफर |
| अंतर आउटपुट |
नहीं |
| डेटा इंटरफ़ेस |
SPI, DSP |
| संदर्भ प्रकार |
बाहरी, आंतरिक |
| वोल्टेज - आपूर्ति, एनालॉग |
2.7V ~ 5.5V |
| वोल्टेज - आपूर्ति, डिजिटल |
2.7V ~ 5.5V |
| INL/DNL (LSB) |
±4, ±0.2 |
| वास्तुकला |
स्ट्रिंग डीएसी |
| परिचालन तापमान |
-40°C ~ 125°C |
| पैकेज / मामला |
10-टीएफएसओपी, 10-एमएसओपी (0.118", 3.00 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
10-VSSOP |
| माउंटिंग प्रकार |
सतह माउंट |
प्रमुख विशेषताएं
- सापेक्ष सटीकताः 16-बिट, 4 एलएसबी आईएनएल
- ग्लिच इम्पल्सः 0.1 एनवी-एस
- द्विदिश संदर्भः इनपुट या 2.5V आउटपुट
- डिफ़ॉल्ट रूप से निष्क्रिय आउटपुट
- ±5mV प्रारंभिक सटीकता (अधिकतम)
- 4ppm°C तापमान विचलन (प्रकार)
- 10ppm/°C तापमान विचलन (अधिकतम)
- 20mA सिंक और स्रोत क्षमता
- पावर-ऑन रीसेट शून्य पैमाने या मध्य पैमाने पर
- कम शक्तिः 4 mW (प्रकार, 5-V AVDD, आंतरिक संदर्भ धारा सहित)
- व्यापक शक्ति-आपूर्ति रेंजः 2.7V से 5.5V
- श्मिट-ट्रिगर किए गए इनपुट के साथ 50 मेगाहर्ट्ज़ एसपीआई
- एलडीएसी और सीएलआर कार्य
- रेल-से-रेल ऑपरेशन के साथ आउटपुट बफर
- पैकेजः वीएसएसओपी-10
- तापमान सीमाः -40°C से 125°C
आवेदन
- पोर्टेबल उपकरण
- पीएलसी एनालॉग आउटपुट मॉड्यूल
- बंद लूप सर्वो नियंत्रण
- वोल्टेज नियंत्रित ऑसिलेटर ट्यूनिंग
- डेटा अधिग्रहण प्रणाली
- प्रोग्राम करने योग्य लाभ और ऑफसेट समायोजन
